Plastic Pipe Fitting Unyons Manufacturers

A Unyon ng Plastic Pipe Fitting lumilikha ng disconnectable joint gamit ang isang three-piece structure sa halip na ang bolted bolt-circle ng isang flange. Ang pagkakaiba ay pinakamahalaga sa yugto ng espesipikasyon, kung saan ang pagpili sa pagitan ng unyon, flange at permanenteng coupling ay tumutukoy kung ang hinaharap na maintenance point ay umiiral sa isang partikular na lokasyon sa system — isang desisyon na malayong mas mura upang maitama sa panahon ng disenyo kaysa magtama pagkatapos mabuo ang system at kailangang palitan ang isang balbula.

Ang Ningbo Baodi Plastic Valve Co., Ltd. ay gumawa ng mga plastic valve mula noong 1979, nang ang mga nauna nitong workshop ay gumawa ng unang plastic diaphragm valve ng China. Matagal nang naging pamantayan ang mga pangwakas na koneksyon sa istilo ng unyon sa karamihan ng mas maliit na manu-mano at awtomatikong serye ng balbula ng kumpanya, isang piniling disenyo na partikular na ginawa dahil sa access sa pagpapanatili na ibinibigay ng unyon sa interface ng valve-to-pipeline.

Selection Matrix

Ang praktikal na desisyon ay kadalasang bumababa sa isang tanong: kailangan bang buksang muli ang joint na ito sa panahon ng buhay ng sistema, at kung gayon, ang nakapalibot na tubo ay malamang na malayang gumagalaw kapag ito ay? Kung saan kailangan ang pag-access sa pagpapanatili ngunit ang katabing tubo ay hindi makatotohanang mahihiwalay — ang karaniwang sitwasyon sa balbula, filter housing, o maliit na koneksyon ng kagamitan — isang unyon ang karaniwang tamang sagot, habang ang flange ay nananatiling mas mahusay na pagpipilian kapag ang laki at presyon ng tubo ay lumampas sa maaasahang panghawakan ng unyon.

Three-Piece Structure at Mechanical Function

Ang unyon ay binubuo ng dalawang pipe-side na dulo na piraso, bawat isa ay permanenteng nakagapos, pinagsama o sinulid sa kani-kanilang pipe run, at isang center nut na pinagsasama ang dalawang dulong piraso upang i-compress ang isang seal sa pagitan ng mga ito. Ang unang piraso ng dulo ay naayos sa isang haba ng tubo gamit ang paraan ng koneksyon na naaangkop sa materyal - solvent na semento para sa PVC at CPVC, thermal o electrofusion para sa PP at PVDF, o threading para sa mas maliliit na auxiliary na linya. Ang pangalawang piraso ng dulo, na nakadikit sa tapat na pipe run, ay karaniwang nagdadala ng sealing face o O-ring groove kung saan umuupo ang unang dulo kapag pinagsama ang assembly.

Dahil ang parehong pipe-side na koneksyon ay ginagawa nang independyente bago higpitan ang nut, ang isang unyon ay hindi nangangailangan ng rotational bolt-hole alignment na ginagawa ng isang fixed flange — isang may-katuturang kalamangan sa mga nakakulong na layout ng kagamitan kung saan ang pag-ikot ng malaking flange sa tamang bolt-hole na posisyon ay mahirap o imposible sa loob ng available na clearance. Ang center nut mismo ay karaniwang gumagamit ng buttress o trapezoidal thread profile na idinisenyo upang mapaglabanan ang axial clamping load nang hindi lumuluwag sa ilalim ng vibration, kahit na ang eksaktong anyo ng thread ay nag-iiba ayon sa tagagawa at materyal.

Mga Paraan ng Pagbubuklod at Pagkasyahin sa Aplikasyon

Ang pagkakatugma ng materyal ng seal ay dapat na ma-verify nang hiwalay sa materyal ng katawan ng unyon, dahil ang mga ito ay madalas na magkakaibang mga materyales. Halimbawa, ang isang wastong tinukoy na katawan ng unyon ng PVDF na may EPDM O-ring, halimbawa, ay maaari pa ring mabigo sa isang serbisyong chemically compatible sa PVDF ngunit hindi sa EPDM — ang selyo ay kumakatawan sa isang hiwalay na tanong sa compatibility na kung minsan ay hindi napapansin ng mga mamimili kapag nakatuon lalo na sa chemical resistance chart ng body material.

Pagpili ng Materyal

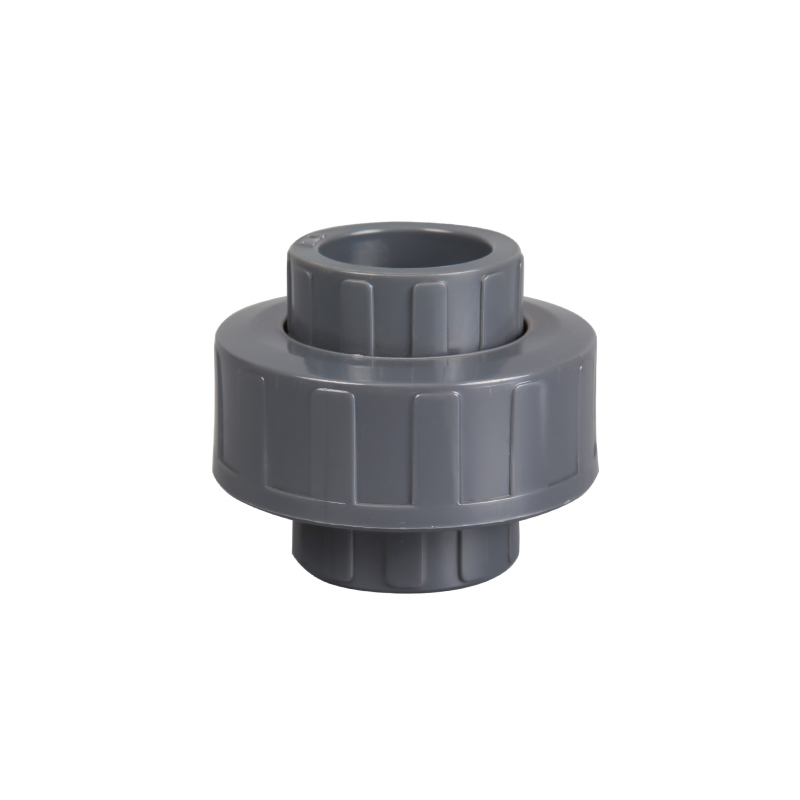

Ang mga unyon ng PVC ay ang karaniwang pagpipilian para sa ambient-temperature water at general chemical transfer service, na nag-aalok ng solvent-cement pipe-side na koneksyon na diretsong i-install sa field at cost-effective para sa high-volume distribution at general industrial water lines. Pinapalawak ng mga unyon ng CPVC ang magagamit na hanay sa mainit na tubig at mga napiling mas mataas na temperatura na mga kemikal na aplikasyon, na pinapanatili ang karamihan sa kadalian ng pag-install ng PVC habang kinakalaban ang mga kondisyon ng serbisyo na magpapapalambot o magpapababa ng karaniwang PVC sa paglipas ng panahon.

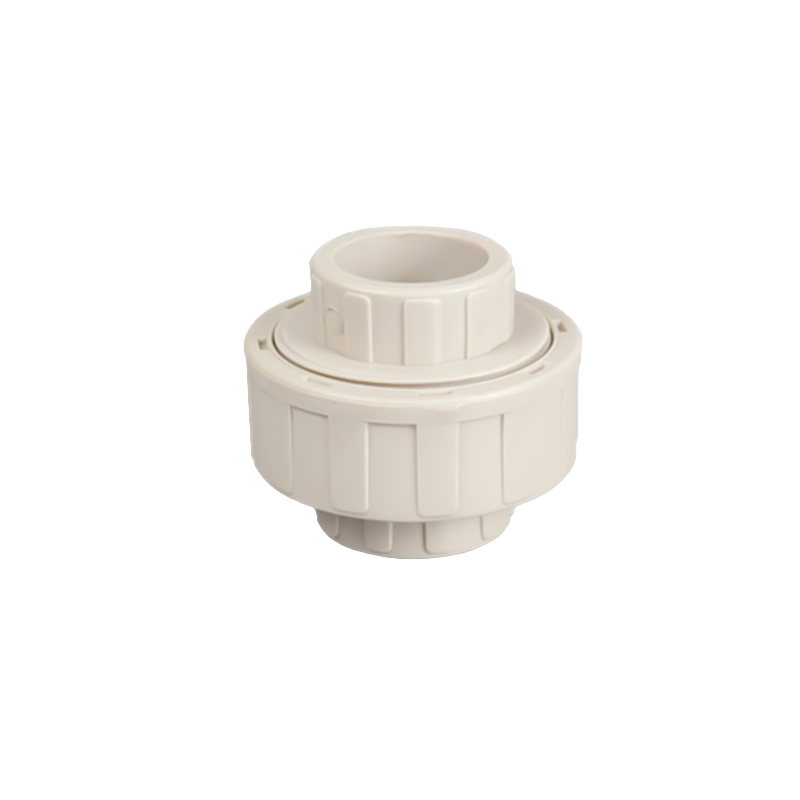

Ang mga unyon ng PP ay umaangkop sa serbisyo ng acid, alkaline at wastewater, na karaniwang ipinares sa mga fusion-welded pipe-side na koneksyon na lumilikha ng tuluy-tuloy, homogenous na joint sa pagitan ng dulo ng unyon at pipe — isang diskarte na umiiwas sa pagpasok ng solvent-cement bond line sa agresibong kemikal na serbisyo kung saan ang semento mismo ay maaaring maging isang punto ng kahinaan. Ang mga unyon ng PVDF ay nagsisilbi ng mga agresibong kemikal at mas mataas na kadalisayan na mga aplikasyon na nangangailangan ng malawak na paglaban sa kemikal at malinis na fusion joint, at madalas na tinutukoy sa semiconductor, pharmaceutical, at espesyal na pagproseso ng kemikal kung saan parehong kritikal ang kadalisayan at chemical compatibility.

Gumagawa ang Ningbo Baodi Plastic Valve Co., Ltd. ng mga unyon sa buong hanay ng materyal na ito, na nagbibigay ng parehong mga plastic valve at katugmang mga piping fitting, isang kaayusan na nagbibigay-daan sa mga distributor na kumuha ng balbula at ang magkadugtong na koneksyon nito bilang isang coordinated set sa halip na i-reconcile ang dimensional compatibility sa pagitan ng mga component na galing sa dalawang magkaibang manufacturer.

Detalye ng Pag-install

Ang center nut ay dapat na maayos sa pamamagitan ng kamay bago ilapat ang puwersa ng wrench; ang isang hindi naka-align na nut na pinilit na makipag-ugnayan sa isang wrench mula sa simula ay mag-cross-thread, permanenteng masisira ang unyon at nangangailangan ng kapalit sa halip na ayusin. Kapag ganap na na-threaded sa kamay, dapat huminto ang torque sa pantay, matatag na hand-tight-plus-a-defined-wrench-turn gaya ng tinukoy ng manufacturer para sa laki at materyal na iyon — ang sobrang paghigpit ay pumutok sa katawan ng unyon o labis na pinipiga ang seal sa halip na mapabuti ang integridad ng magkasanib na bahagi, at ang failure mode na ito ay mas karaniwan sa mga plastic na unyon kaysa sa katumbas ng mga plastik na katumbas ng mga ito. compression at materyal na pinsala.

Ang seal ay dapat na siyasatin sa bawat pag-disassembly at palitan kung tumigas, namamaga, nabutas o kung hindi man ay nakikitang deform, dahil ang paulit-ulit na mapagkakatiwalaang muling pagbubukas ay ang buong layunin ng unyon — isang unyon na may nasirang selyo na basta na lang muling binuo nang walang kapalit na seal ay tinatalo ang dahilan para sa pagtukoy ng unyon sa unang lugar. Ang mga sinulid sa nut at sa dulong bahagi ng isinangkot ay dapat suriin kung may pinsala o mga debris bago muling i-assemble, dahil ang isang maliit na halaga ng grit na nakalagak sa sinulid ay maaaring maiwasan ang pagkapuno, kahit na ang pag-upo kahit na ang selyo mismo ay nasa mabuting kondisyon.

Mga Karaniwang Mode ng Pagkabigo at Mga Sanhi Nito

Ang pagtagas sa joint joint pagkatapos ng isang panahon ng maaasahang serbisyo, sa halip na kaagad pagkatapos ng pag-install, ay kadalasang natunton sa seal degradation mula sa chemical incompatibility na hindi nakikita sa pag-commissioning ngunit unti-unting nabuo - isang paalala na ang seal material compatibility ay dapat ma-verify laban sa buong hanay ng mga kemikal na maaaring dalhin ng linya sa buhay ng serbisyo nito, hindi lamang ang pangunahing proseso ng fluid sa oras ng pagtutukoy. Ang pagtagas kaagad pagkatapos ng pag-install ay mas madalas na bakas sa hindi paghigpit (hindi sapat na pagkakadikit ng nut), cross-threading sa panahon ng paunang pagpupulong, o isang seal na naipit o naalis sa panahon ng pagpupulong sa halip na maayos na naupo sa uka nito.

Ang pag-crack ng katawan ng unyon, na naiiba sa pagtagas ng seal, ay kadalasang nauugnay sa sobrang torquing sa panahon ng pag-install o sa labis na baluktot o axial load na dinadala sa pamamagitan ng unyon sa halip na sa pamamagitan ng katabing mga suporta sa tubo - ang unyon ay isang sealing at disassembly point, hindi isang suportang pang-estruktura, at hindi dapat umasa sa pagdadala ng bigat ng pipe at thermal-expan na sistema.

Ang mga distributor na naglalagay ng warranty o field-failure na mga katanungan sa mga produkto ng unyon ay nakikinabang sa kakayahang mabilis na makilala ang pagitan ng mga mode na ito ng pagkabigo, dahil malaki ang pagkakaiba ng pagkilos sa pagwawasto: ang isang pagtagas na nauugnay sa seal ay karaniwang nangangailangan lamang ng kapalit na seal at tamang muling pag-assemble, habang ang isang basag na katawan ay nangangailangan ng ganap na pagpapalit ng unyon at, kung ang dahilan ay sa sobrang pag-aayos ng panlabas na pag-load, isang pagrepaso sa pag-aayos ng panlabas na pag-load, isang pag-aayos ng maayos na pag-uulit ng tubo. Sinuportahan ng Ningbo Baodi Plastic Valve Co., Ltd. ang mga kasosyo sa distributor na may ganitong uri ng field-failure classification batay sa karanasan sa pagmamanupaktura at materyales na naipon mula noong itatag ang kumpanya noong 1979, na tumutulong na makilala ang mga isyu na nauugnay sa pag-install mula sa mga tunay na depekto ng produkto kapag may mga field report na dumating mula sa mga site ng proyekto.

Kung saan Karaniwang Nakukuha ng Mga Mamimili ang Desisyon ng Unyon

Ang sobrang pagtukoy sa mga unyon sa malalaking sukat ng tubo ay isang paulit-ulit na error. Sa mas malalaking linya, kadalasang mas mababa ang na-rate na kakayahan ng presyur ng unyon kaysa sa katumbas na flange class sa parehong nominal na laki, dahil lang ang sealing geometry at nut-thread engagement ay hindi nasusukat nang kasinghusay ng distributed clamping force ng bolted flange. Higit pa sa isang tiyak na sukat, sa pangkalahatan sa mas malaking hanay ng nominal-diameter depende sa klase ng materyal at presyon, ang isang flange ay nagiging hindi lamang ang mas matipid na opsyon ngunit kadalasan ang isa lamang na may sapat na rating ng presyon para sa nilalayon na serbisyo — ang pagtatangkang tukuyin ang isang unyon sa mga laki na ito upang makatipid sa naka-install na footprint ay maaaring mag-iwan sa magkasanib na hindi na-rate para sa aktwal na presyon ng operating ng system.

Ang hindi pagtukoy sa mga dulo ng balbula ay ang kabaligtaran at pare-parehong karaniwang error: ang paglalagay ng permanenteng bonded o fused coupling na direktang katabi ng isang valve, na walang unyon kahit saan malapit sa koneksyon na iyon, pinipilit ang isang buong pipe na muling itayo sa unang pagkakataon na kailangang alisin ang balbula para sa serbisyo o pagpapalit. Ito ay isang gastos na hindi lumilitaw hanggang sa mga taon sa buhay ng operating ng isang system, na kung saan ay tiyak kung bakit ito ay madaling makaligtaan sa yugto ng disenyo kapag ang agarang presyon ay upang makumpleto ang pag-install sa halip na magplano para sa pangwakas na pagpapanatili. Ang nag-iisang unyon na inilagay sa isang gilid ng bawat balbula — hindi ito kailangang nasa magkabilang panig sa karamihan ng mga layout — ay karaniwang sapat upang mapanatili ang access sa pagpapanatili nang walang karagdagang gastos at bakas ng mga unyon sa bawat punto ng koneksyon sa system.

Ang pangatlo, hindi gaanong halatang error ay ang pagtukoy ng magkatulad na laki ng unyon sa isang buong proyekto nang hindi isinasaalang-alang ang katotohanan na ang iba't ibang linya ng sangay ay maaaring magdala ng iba't ibang mga kondisyon ng presyon at temperatura kahit na sa loob ng parehong pasilidad. Ang isang unyon na na-rate nang sapat para sa kundisyon ng pagpapatakbo ng isang sangay ay maaaring hindi na-rate para sa isa pang sangay sa ibang lugar sa parehong planta na nangyayari na tumatakbo nang mas mainit o sa mas mataas na presyon, kahit na ang parehong mga sangay ay gumagamit ng nominal na parehong laki ng tubo.

Saklaw ng Laki ng Unyon at Kung Saan Ito Nag-o-overlap Sa Flange Teritoryo

Ang mga unyon ay karaniwang tinutukoy at naka-stock sa mas maliliit na nominal na laki ng tubo na tipikal ng mga koneksyon sa balbula, mga linya ng instrumento, mga sample point, at maliliit na bypass loop ng kagamitan. Habang tumataas ang laki ng tubo sa hanay na tipikal ng mga pangunahing linya ng proseso at mga pangunahing kagamitan sa nozzle, ang mga flanges ay unti-unting nagiging mas karaniwan at mas naaangkop na na-rate na pagpipilian, para sa mga kadahilanang may kakayahang presyon na tinalakay sa itaas. Mayroong gitnang hanay ng mga laki ng tubo kung saan maaaring teknikal na tukuyin ang isang unyon o isang flange, at ang desisyon sa hanay ng magkakapatong na iyon ay madalas na bumababa sa magagamit na espasyo sa pag-install, ang partikular na presyon at rating ng temperatura na kinakailangan, at kung ang nakapaligid na sistema ay nag-standardize na sa isang uri ng koneksyon para sa pagkakapare-pareho sa buong proyekto - isang distributor na nagsusuplay ng isang proyekto na nakatuon na sa mga flanged na koneksyon sa kabuuan ay kadalasang mas pipiliin ang mga flanges kahit na sa laki at teknikal na pag-iwas sa isang koneksyon, kahit na sa mga teknikal na sukat ay umiiwas sa isang koneksyon. adapter fitting na kakailanganin ng paghahalo.

Detalye ng Pagkuha

Ang mga mamimili na nag-order ng mga unyon sa dami, lalo na ang mga distributor na nagbu-bundle ng mga unyon na may mga balbula para sa isang package ng proyekto, ay dapat kumpirmahin ang paraan ng koneksyon sa gilid ng tubo (solvent socket, fusion spigot o sinulid) upang tumugma sa natitirang bahagi ng pipeline na ibinibigay, ang materyal ng seal at ang kemikal na compatibility nito sa fluid ng proseso sa buong inaasahang saklaw ng serbisyo nito, ang pressure at temperatura rating sa aktwal na kondisyon ng pagpapatakbo sa halip na isang seal, at dapat na kasama ang aktwal na kondisyon ng pagpapatakbo sa halip na isang seal. para sa stock maintenance ng field, dahil ang pagpapalit ng seal ay isang nakagawian at inaasahang bahagi ng buhay ng serbisyo ng unyon sa halip na isang pambihirang pagkukumpuni.

Nag-e-export ang Ningbo Baodi Plastic Valve Co., Ltd. sa higit sa 60 bansa at may hawak na ISO 9001, ISO 14001 at ISO 45001 na sertipikasyon, isang de-kalidad na framework na sumusuporta sa dimensional at material consistency sa mga production batch — isang may-katuturang pagsasaalang-alang para sa mga distributor na naglalagay ng paulit-ulit na mga order sa paglipas ng panahon, dahil ang mga katawan ng unyon, nuts at mga seal na pinagkakatiwalaan ay dapat pa ring pinagmumulan ng iba't ibang larangan ng produksyon. mga gamit ng ekstrang bahagi.
