Paano Gumagawa ang Plastic Reducing Tees ng Matatag na Mga Koneksyon ng Sangay sa Industrial Piping Systems?

Ang mga sistemang pang-industriya na plastik na tubo ay madalas na nangangailangan ng isang mas maliit na sangay upang maikonekta sa isang mas malaking pangunahing pipeline. Ang sangay ay maaaring mag-supply ng dosing unit, magkonekta ng instrumento, mangolekta ng sample, mag-drain ng bahagi ng system o magdala ng fluid sa isang hiwalay na piraso ng kagamitan sa proseso. Dahil ang daloy ng sangay ay karaniwang mas mababa kaysa sa daloy ng pangunahing linya, ang paggamit ng parehong diameter ng tubo para sa lahat ng tatlong koneksyon ay kadalasang hindi kailangan.

Plastic Pipe Fitting Reducing Tees pagsamahin ang isang koneksyon ng sangay at isang paglipat ng laki ng tubo sa isang angkop. Dalawang magkasalungat na port ang bumubuo sa pangunahing run, habang ang ikatlong port ay may mas maliit na diameter. Kung ikukumpara sa pag-install ng pantay na tee na sinusundan ng isang hiwalay na reducer, ang istrukturang ito ay maaaring paikliin ang pipeline, bawasan ang dami ng koneksyon at pasimplehin ang pag-install sa mga limitadong espasyo.

Ang pinababang sangay ay nangangailangan pa rin ng maingat na haydroliko at mekanikal na pagsusuri. Kung ang sangay ay masyadong maliit, ang bilis, ingay at pagkawala ng presyon ay maaaring maging labis. Kung ito ay masyadong malaki, ang mababang bilis ay maaaring magdulot ng sediment, mahinang pag-flush o mabagal na pagtugon sa proseso. Ang oryentasyon, posisyon ng balbula, suporta sa tubo at pagkakatugma sa kemikal ay nakakaapekto rin sa pangmatagalang pagiging maaasahan.

Sinusubaybayan ng Ningbo Baodi Plastic Valve Co., Ltd. ang mga pinagmulan nito noong 1979, kasama ang Zhenhai Chemical Valve Factory at Beilun Plastic Valve Factory bilang mga nauna nito. Ang mahabang karanasan nito sa mga pang-industriyang thermoplastic valve, pipe at fitting ay nagbibigay ng praktikal na batayan para sa pag-coordinate ng mga reducing tee na may kumpletong corrosion-resistant piping system.

Plastic Pipe Fitting Reducing Tees

Ano ang Plastic Pipe Fitting Reducing Tees?

Ang Plastic Pipe Fitting Reducing Tees ay tatlong-port na thermoplastic fitting na ginagamit upang ikonekta ang isang mas maliit na branch pipe sa isang mas malaking pangunahing pipeline. Dalawang magkasalungat na port ang lumikha ng tuwid na pangunahing run, habang ang ikatlong port ay karaniwang nagsasanga mula sa gitna sa isang 90-degree na anggulo.

Ang dalawang main-run port sa pangkalahatan ay may parehong nominal na laki. Ang branch port ay mas maliit at maaaring gumamit ng parehong paraan ng koneksyon bilang pangunahing run o ibang istraktura ng koneksyon.

Kasama sa mga karaniwang materyales ang PVC, CPVC, PP at PVDF. Maaaring kabilang sa mga available na paraan ng koneksyon ang mga solvent-cement socket, fusion end, sinulid na sanga at flanged na dulo.

Pamamahagi ng daloy: Ang bahagi ng likido sa pangunahing pipeline ay maaaring pumasok sa mas maliit na sangay.

Koleksyon ng daloy: Ang likido mula sa isang mas maliit na linya ng pagbabalik ay maaaring pumasok sa pangunahing run.

Koneksyon ng dosing: Ang isang pinababang sangay ay maaaring magpasok ng isang kinokontrol na daloy ng kemikal sa isang mas malaking linya ng proseso.

Drainage at sampling: Ang maliliit na sanga ay maaaring magbigay ng drain, vent, sampling at mga koneksyon sa instrumento.

Compact na pag-install: Kinukumpleto ng fitting ang pagsasanga at pagbabawas ng laki nang walang karagdagang reducer.

Hindi awtomatikong kinokontrol ng reducing tee ang daloy ng sangay. Ang aktwal na daloy ay depende sa diameter ng sangay, haba ng tubo, pagbubukas ng balbula, elevation at presyon sa ibaba ng agos.

Ginawa ng Ningbo Baodi Plastic Valve Co., Ltd. ang kauna-unahang plastic na diaphragm valve nito noong 1979. Ang produkto ay pumasa sa teknikal na pagtatasa ng Ministry of Chemical Industry noong 1983. Ang maagang gawaing ito na may pressure-containing plastic na mga bahagi ay nagtatag ng karanasan na kalaunan ay pinalawak sa mga pang-industriyang pipe fitting.

Pangunahing Istruktura ng Plastic Reducing Tee

Main Run

Ang dalawang magkasalungat na port ay bumubuo sa pangunahing daanan ng daloy. Karaniwang ikinonekta nila ang mga tubo na may parehong diameter sa labas at serye ng dingding.

Ang pangunahing run ay nagdadala ng karamihan sa daloy ng system, kaya ang panloob na bore nito ay dapat manatiling makatwirang tuloy-tuloy sa pamamagitan ng fitting. Maaaring mapataas ng matinding panloob na hakbang ang kaguluhan at pagkawala ng presyon.

Pinababang Sangay

Ang ikatlong port ay nagkokonekta sa mas maliit na branch pipe.

Dapat piliin ang laki nito ayon sa kinakailangang daloy ng sangay sa halip na piliin lamang ang pinakamaliit na available na diameter. Ang isang maliit na sangay ay maaaring magdulot ng mataas na bilis, hindi matatag na kontrol at labis na pagtutol.

Central Intersection

Ang gitnang lugar ay kung saan nagtatagpo ang mga pangunahing daanan at sangay.

Sa panahon ng pamamahagi ng daloy, ang bahagi ng likido ay nagpapatuloy sa pangunahing pagtakbo habang ang isa pang bahagi ay nagiging pinababang sangay. Sa panahon ng pagsasama-sama ng daloy, pumapasok ang stream ng sangay at humahalo sa fluid ng pangunahing linya.

Ang lugar na ito ay nakakaranas ng mas kumplikadong haydroliko at mekanikal na pagkarga kaysa sa isang tuwid na koneksyon sa tubo.

Anggulo ng Sanga

Karamihan sa mga Plastic Pipe Fitting Reducing Tee ay gumagamit ng 90-degree na sangay. Praktikal ang compact arrangement, ngunit ang pagbabago ng direksyon ay lumilikha ng lokal na kaguluhan sa daloy.

Para sa wastewater, slurry at mga likidong naglalaman ng mga hibla, ang intersection ay dapat ituring na isang posibleng accumulation point.

Kapal ng Pader at Pagpapatibay

Ang tee center ay dapat maglaman ng pressure habang tumatanggap ng mga load mula sa tatlong konektadong tubo.

Ang mga mamimiling pang-industriya ay hindi dapat hatulan ang kakayahan ng presyon mula lamang sa panlabas na anyo. Ang materyal, istraktura ng pader, mga sukat at naaangkop na data ng presyon ay mas kapaki-pakinabang na mga sanggunian sa pagbili.

Pagbabawas ng Tees at Iba pang Paraan ng Pagbabawas ng Sangay

Ang Plastic Pipe Fitting Reducing Tees ay binabawasan ang bilang ng mga joints at mga hakbang sa pag-install. Ito ay kapaki-pakinabang kung saan limitado ang espasyo o kung saan ang bawat karagdagang socket o fusion joint ay nagdaragdag ng gawaing inspeksyon.

Ang isang pantay na tee na sinusundan ng isang reducer ay nag-aalok ng higit na dimensional na flexibility ngunit pinapataas ang kabuuang haba. Ang isang reducer bushing ay nakakatipid ng espasyo, kahit na ang panloob na paglipat ay maaaring mas biglaan.

Ang isang gawa-gawang sangay ay maaaring tumugma sa mga hindi pangkaraniwang dimensyon, ngunit dapat kumpirmahin ng mga mamimili ang paraan ng pagsali nito, dimensional tolerance at kakayahan sa presyon bago mag-order.

Paano Nahahati ang Daloy sa pamamagitan ng Reducing Tee

Daloy ng Main-Run

Kapag ang likido ay umabot sa katangan, ang bahagi nito ay maaaring magpatuloy sa tuwid na pangunahing daanan.

Ang downstream main-line flow ay karaniwang katumbas ng upstream flow minus ang branch flow. Ang pagbabago sa posisyon ng balbula ng sangay samakatuwid ay nakakaapekto sa presyon at daloy na magagamit sa ibaba ng agos.

Daloy ng Sangay

Ang likidong pumapasok sa sangay ay lumiliko ng humigit-kumulang 90 degrees at lumilipat sa isang mas maliit na lugar ng daloy.

Kung ang sangay ay nagdadala ng malaking porsyento ng kabuuang daloy, ang bilis nito ay maaaring tumaas nang mabilis. Maaari itong magdulot ng ingay, vibration at mas malaking pagkawala ng presyon.

Flow-Split Ratio

Ang split sa pagitan ng pangunahing run at branch ay hindi tinutukoy ng mga sukat ng port lamang.

Ang haba ng sangay, elevation ng tubo, resistensya ng balbula, presyon ng kagamitan at mga kondisyon sa ibaba ng agos lahat ay nakakaapekto sa aktwal na daloy. Ang Plastic Pipe Fitting Reducing Tees ay gumagawa ng pisikal na koneksyon ngunit hindi binabalanse ang network.

Pagsasama-sama ng Daloy

Ang isang mas maliit na sangay ay maaari ring maghatid ng likido sa pangunahing run.

Ang pagsasaayos na ito ay karaniwan sa mga linya ng pagbabalik at mga sistema ng pagdodos ng kemikal. Dapat sapat ang pressure ng branch para makapasok sa main stream nang walang hindi gustong reverse flow.

Bidirectional na Operasyon

Maaaring baligtarin ng mga backwash at circulation system ang kanilang normal na direksyon ng daloy.

Samakatuwid, dapat suriin ang katangan para sa mga kondisyon ng produksyon, paglilinis at pagsasara sa halip na isang operating mode lamang.

Bilis ng Sangay at Pagkontrol ng Pressure-Loss

Bilis sa Pinababang Sangay

Ang isang mas maliit na sangay ay may mas kaunting lugar ng daloy kaysa sa pangunahing run.

Para sa isang naibigay na rate ng daloy, ang pagbabawas ng diameter ng sangay ay nagpapataas ng bilis. Ang sobrang bilis ay maaaring magdulot ng ingay, panginginig ng boses, pagguho at hindi matatag na kontrol ng balbula.

Lokal na Pagkawala ng Presyon

Ang likidong pumapasok sa sangay ay dapat magbago ng direksyon at dumaan sa isang mas maliit na butas.

Ang kumbinasyon ng pag-ikot at pagbabawas ay lumilikha ng lokal na pagkawala ng presyon. Ang halaga ay depende sa pangunahing at mga laki ng sangay, panloob na geometry at flow-split ratio.

Kagamitang Pababa

Ang mga maliliit na control valve, flowmeter at dosing equipment ay maaaring sensitibo sa naabala o mataas na bilis ng daloy.

Maaaring kailanganin ang isang angkop na seksyon ng tuwid na tubo bago ang tumpak na kagamitan. Ang laki ng sangay ay hindi dapat piliin lamang mula sa laki ng koneksyon ng kagamitan.

Napakalaki ng mga Sangay

Ang isang sangay na masyadong malaki ay maaaring makagawa ng napakababang bilis.

Ang mababang bilis ay maaaring magdulot ng mabagal na pagtugon ng kemikal, hindi epektibong pag-flush at pag-iipon ng mga solido. Binabalanse ng wastong sukat ang katanggap-tanggap na pagkawala ng presyon na may sapat na bilis ng transportasyon.

Ratio ng Main-to-Branch Diameter

Maliit na Diameter Pagkakaiba

Kapag ang sangay ay bahagyang mas maliit kaysa sa pangunahing run, ang hydraulic transition ay karaniwang hindi gaanong malala.

Ang kaayusan na ito ay nababagay sa mga sangay na nagdadala ng medyo malaking proporsyon ng kabuuang daloy.

Malaking Diameter Pagkakaiba

Ang isang napakaliit na sangay ay lumilikha ng mas makabuluhang pagbabago sa bilis.

Ang istrukturang ito ay karaniwan sa sampling, venting, drainage at mga linya ng instrumento. Dapat suriin ng mga mamimili ang pinakamababang panloob na bore sa halip na umasa lamang sa nominal na laki ng port.

Maramihang-Yugto na Pagbawas

Ang isang malaking pangunahing linya na konektado sa isang napakaliit na sangay ay maaaring mangailangan ng higit sa isang yugto ng pagbabawas.

Ang paggamit ng tee, reducer at mas maliit na tubo ay nagbibigay ng flexibility ngunit nagdaragdag ng mga punto ng koneksyon. Ang ilang mga nested bushings ay dapat na iwasan maliban kung ang resultang bore at pressure capability ay nasuri.

Mahahalagang Dimensyon

Main-port sa labas ng diameter: Kumpirmahin ang pagiging tugma sa aktwal na pamantayan ng tubo.

Sanga sa labas ng diameter: Kumpirmahin ang pinababang laki ng tubo at serye sa dingding.

Panloob na butas: Suriin ang aktwal na daanan ng daloy kung saan mahalaga ang bilis.

Lalim ng socket: Kumpirmahin ang haba ng pagpapasok para sa lahat ng tatlong koneksyon.

Mga sukat mula sa gitna hanggang dulo: I-verify ang pagiging tugma sa mga prefabricated na tubo at mga posisyon ng kagamitan.

Nag-e-export ang Ningbo Baodi Plastic Valve Co., Ltd. sa higit sa 60 bansa, kung saan maaaring magkaiba ang mga dimensyon ng piping. Ang pagkumpirma ng mga guhit bago ang produksyon ay nakakatulong na mabawasan ang mga problema sa pag-install sa mga internasyonal na proyekto.

Oryentasyon ng Sangay sa Mga Pahalang na Pipeline

Mga Sanga na Nakaharap sa Pataas

Ang pataas na sangay ay karaniwang ginagamit para sa pag-vent, instrumentation at mga napiling sampling na tungkulin.

Sa mga likidong sistema, ang gas ay maaaring mangolekta sa loob ng itaas na sangay. Maaari itong suportahan ang pag-vent, ngunit maaari rin itong lumikha ng isang hindi gumagalaw na bulsa kung ang sangay ay mananatiling sarado.

Mga Sangay na Nakaharap sa Pababa

Ang isang pababang sanga ay maaaring gamitin para sa pagpapatuyo, pag-flush o pag-alis ng mga solido.

Ang nalalabi ng kemikal at sediment ay maaaring mangolekta sa sangay. Ang mga pamamaraan sa pagpapanatili ay dapat tiyakin na ito ay ganap na nakahiwalay, depressurized at pinatuyo.

Mga Sanga na Nakaharap sa Gilid

Ang isang pahalang na sanga sa gilid ay karaniwang ginagamit upang ikonekta ang mga kagamitan sa proseso at mga parallel na pipeline.

Ito ay kadalasang mas madaling suportahan, ngunit ang sangay na tubo, balbula at mga instrumento ay hindi dapat lumikha ng labis na pagkarga ng cantilever sa sentro ng katangan.

Oryentasyong Nakabatay sa Proseso

Ang direksyon ng Plastic Pipe Fitting Reducing Tees dapat piliin ayon sa function ng sangay.

Ang mga sanga ng vent, drain, sampling at dosing ay maaaring mangailangan ng iba't ibang oryentasyon. Dapat tukuyin ng aprubadong drawing drawing ang posisyong ito bago magsimula ang site assembly.

Pagbabawas ng Tees sa Vertical Pipelines

Pataas na Pangunahing Daloy

Kapag ang pangunahing likido ay gumagalaw paitaas, ang bahagi ng daloy ay maaaring umalis sa nabawasang sangay.

Kung mananatiling sarado ang sangay, maaaring ma-trap ang gas o likido depende sa direksyon at posisyon ng balbula nito.

Pababang Pangunahing Daloy

Sa isang pababang linyang umaagos, ang sangay ay maaaring magsilbi bilang isang drain, supply ng kagamitan o saksakan sa gilid.

Maaaring makaapekto ang gravity sa daloy ng sangay at ang kakayahan ng linya na ganap na mawalan ng laman.

Timbang ng Pipe

Ang isang patayong pangunahing pipeline ay maaaring maglagay ng malaking timbang sa katangan.

Hindi dapat suportahan ng fitting ang isang mahabang riser na puno ng likido. Ang parehong pangunahing at sangay na tubo ay nangangailangan ng mga independiyenteng suporta ayon sa kanilang sukat at timbang.

Prefabrication na Katumpakan

Ang mga vertical na pampababa ng tee ay kadalasang kailangang ihanay sa mga sahig, platform, suporta o mga nozzle ng kagamitan.

Ang mga sukat ng center-to-end at branch-height ay dapat kumpirmahin bago ang pipe fabrication.

Patay na mga binti at pagwawalang-kilos sa maliliit na sanga

Ang isang maliit na sanga ay nagiging isang patay na paa kapag ang balbula ng paghihiwalay nito ay nananatiling sarado o madalang ang daloy.

Ang likidong nakulong sa pagitan ng katangan at balbula ay maaaring tumira, mag-kristal o magbago ng konsentrasyon. Sa mga sistema ng kemikal, ang natitirang dami na ito ay maaaring lumikha ng panganib sa pagpapanatili.

Sa mga aplikasyon ng tubig at malinis na serbisyo, ang mahahabang stagnant na mga sanga ay maaaring makaapekto sa pagganap ng flushing at kalinisan.

Maaaring maipon ang mga solidong likido malapit sa pinababang pagbubukas, partikular sa mga sanga na nakaharap pababa o mga sistemang mababa ang bilis.

Ang haba ng dead-leg ay maaaring bawasan sa pamamagitan ng pagpoposisyon ng isolation valve malapit sa tee. Ang mga hindi nagamit na sangay ay dapat panatilihing maikli o alisin kapag binago ang sistema.

Nagsilbi ang Ningbo Baodi Plastic Valve Co., Ltd. sa libu-libong negosyo. Ipinapakita ng karanasan sa iba't ibang sistemang pang-industriya na ang layout ng sangay at posisyon ng balbula ay maaaring kasinghalaga ng angkop na materyal kapag kinokontrol ang stagnation.

Mga Materyales para sa Plastic Pipe Fitting Reducing Tees

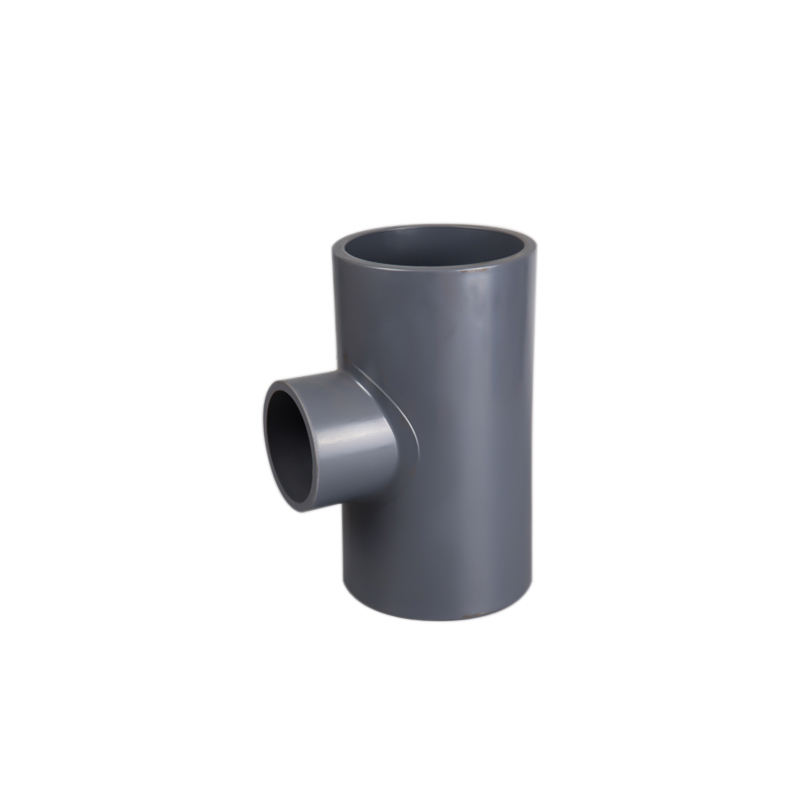

PVC Reducing Tees

Ang PVC na pagbabawas ng tee ay malawakang ginagamit sa ambient-temperature na paggamot ng tubig at pangkalahatang mga sistema ng paglilipat ng kemikal.

Ang PVC ay may mababang timbang at paglaban sa maraming mga acid, alkalis at mga solusyon sa asin. Ang mga istruktura ng socket ay karaniwang naka-install gamit ang mga katugmang pamamaraan ng solvent-semento.

Ang pinapahintulutang presyon nito ay bumababa habang tumataas ang temperatura, at ang materyal ay hindi angkop para sa bawat organikong solvent.

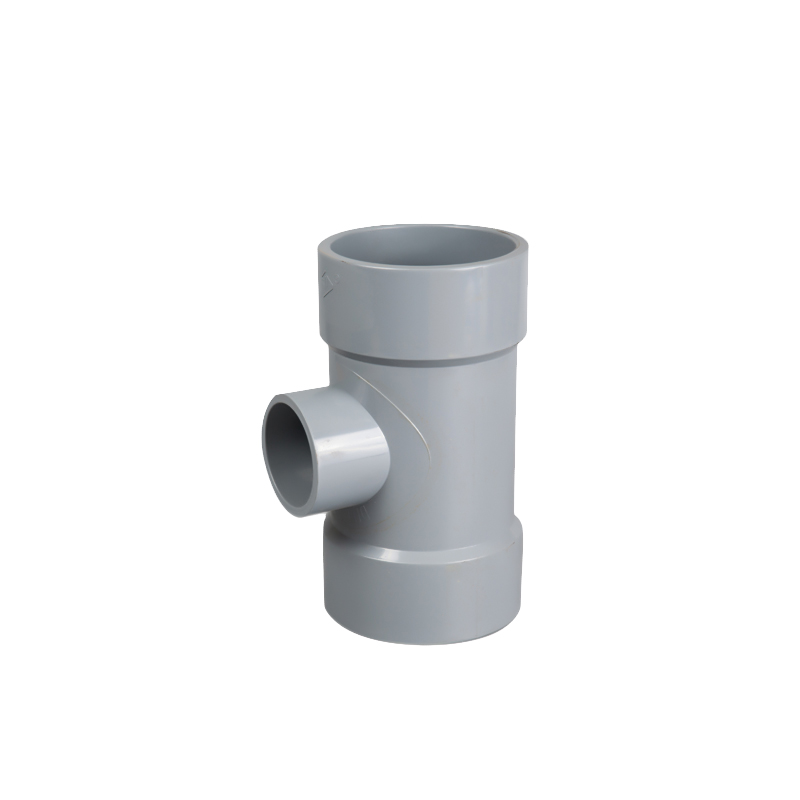

CPVC Reducing Tees

Nagbibigay ang CPVC ng mas mataas na kakayahan sa temperatura kaysa sa karaniwang PVC sa maraming aplikasyon.

Ginagamit ito sa mga piling mainit na tubig at mga sistema ng kemikal na pang-industriya. Ang pipe, tee, balbula at mga materyales sa pagsali ay dapat lahat ay tugma sa CPVC.

Ang Ningbo Baodi Plastic Valve Co., Ltd. ay naging isa sa mga naunang domestic na negosyo na nag-aplay ng CPVC sa mga industrial-grade na piping valve pagkatapos na maging mga plastic pipe at fitting noong 2006.

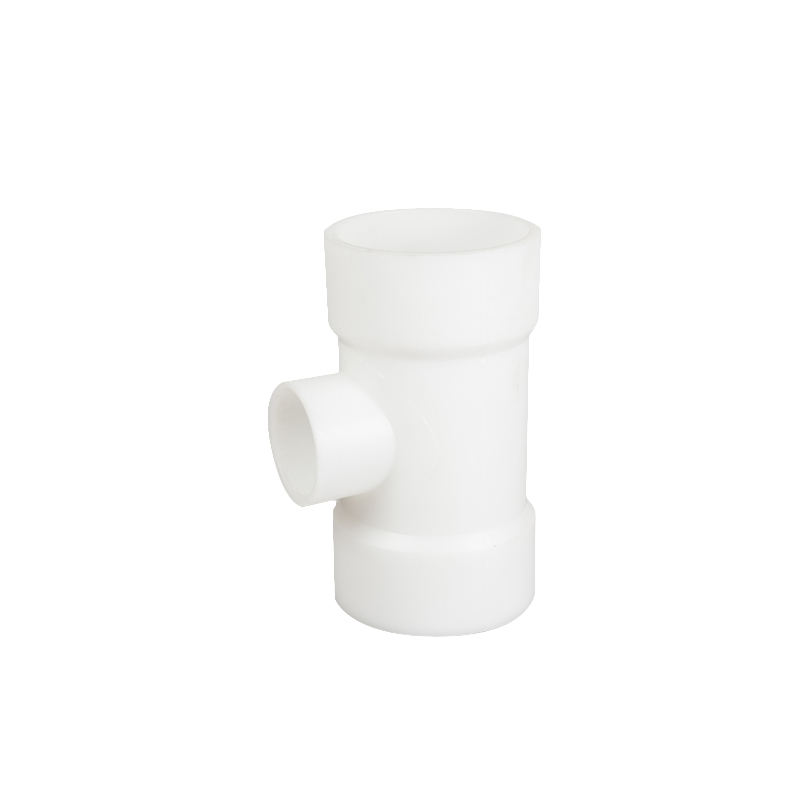

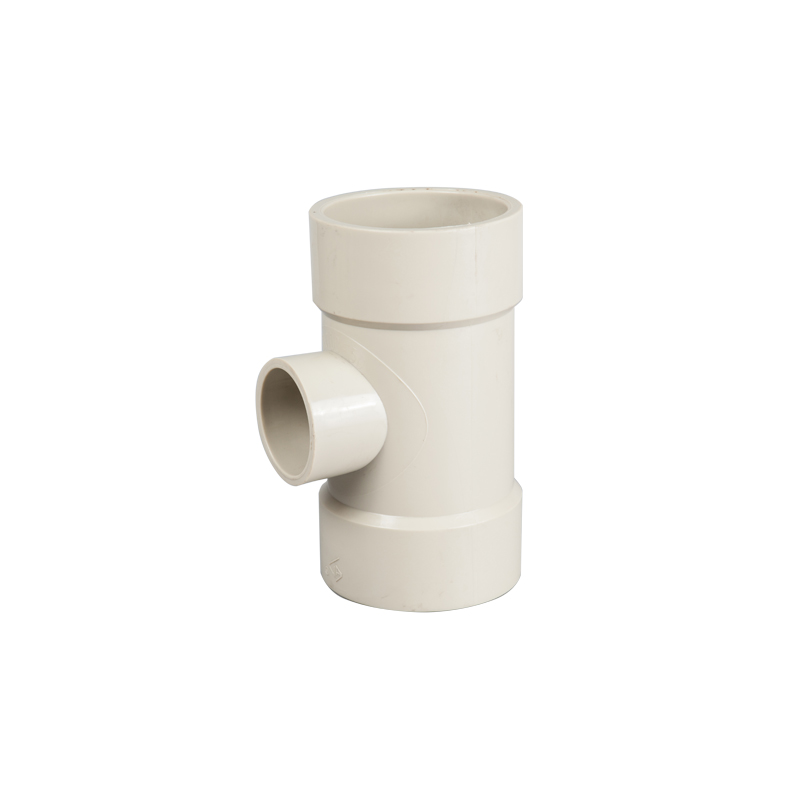

PP Pagbawas ng Tees

Ang PP ay angkop para sa maraming acids, alkalis at pang-industriyang wastewater stream.

Maaaring gumamit ng socket fusion, butt fusion o mga flanged na koneksyon ang PP reducing tee. Ang kakayahan ng presyon ay dapat suriin sa aktwal na temperatura ng pagpapatakbo.

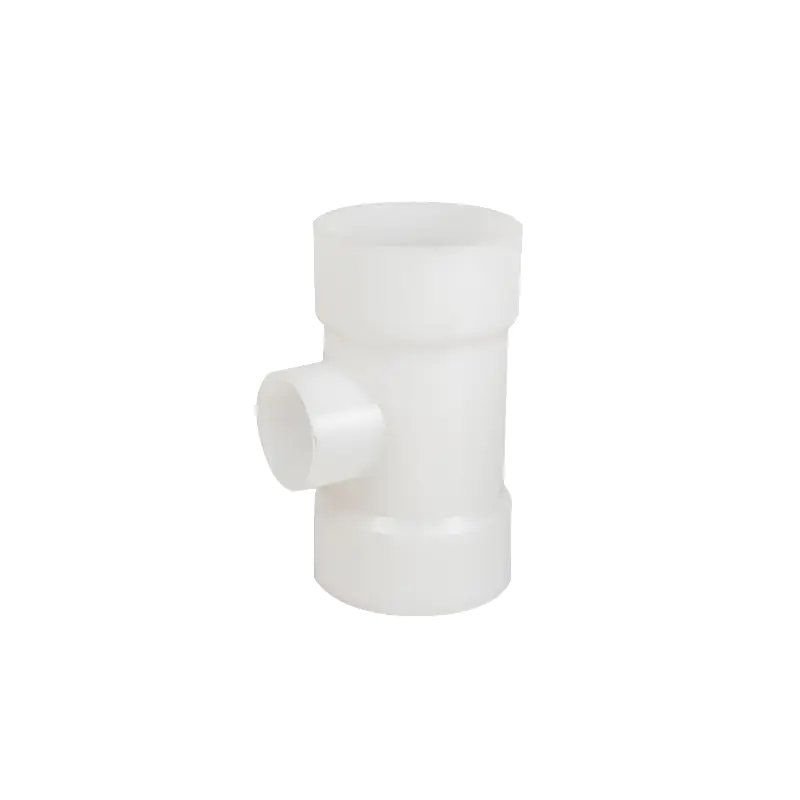

PVDF Reducing Tees

Pinili ang PVDF para sa mga agresibong kemikal at ilang prosesong may mataas na kadalisayan.

Nagbibigay ito ng malawak na paglaban sa kemikal at kapaki-pakinabang na pagganap ng temperatura. Ang kalidad ng pagsasanib, kalinisan at kakayahang masubaybayan ng materyal ay nangangailangan ng malapit na kontrol.

Paghahambing ng Materyal

Ang materyal ay dapat piliin gamit ang eksaktong proseso ng likido, konsentrasyon, presyon, temperatura at mga kondisyon ng paglilinis sa halip na isang pangkalahatang paglalarawan tulad ng kinakaing unti-unti na likido.

Mga Uri ng Koneksyon para sa Plastic Pipe Fitting Reducing Tees

Socket Reducing Tees

Ang mga socket reducing tee ay karaniwan sa mga PVC at CPVC system.

Ang mga socket ng pangunahing at sangay ay may iba't ibang mga diameter, kaya ang mga lalim ng pagpasok ay dapat na sukatin at markahan nang hiwalay. Dapat kumpirmahin ang oryentasyon ng branch bago mag-bonding.

Fusion Reducing Tees

Ang mga istruktura ng pagsasanib ay malawakang ginagamit sa mga piping ng PP at PVDF.

Ang mga pangunahing at branch port ay maaaring mangailangan ng iba't ibang mga kagamitan sa pag-init. Ang fitting ay dapat manatiling suportado sa panahon ng pag-install upang maiwasan ang pag-ikot at maling pagkakahanay.

Maaaring paghigpitan ng sobrang pag-init ang maliit na sanga, habang ang hindi sapat na pag-init ay maaaring lumikha ng hindi kumpletong dugtungan.

Threaded Branch Tees

Ang ilang pampababang tee ay gumagamit ng socket o fusion na dulo sa main run at isang sinulid na pinababang sangay.

Ang disenyong ito ay nababagay sa mga instrumento, sampling point at auxiliary pipelines. Ang mga plastik na panloob na sinulid ay hindi dapat higpitan nang husto.

Flanged Reducing Tees

Ang mga flanged reducing tee ay nagbibigay ng mga naaalis na koneksyon sa mas malalaking piping system.

Ang tatlong port ay maaaring gumamit ng iba't ibang dimensyon ng flange at mga pattern ng pagbabarena. Nangangailangan din sila ng mas maraming espasyo sa pag-install at independiyenteng suporta.

Paghahambing ng Koneksyon

Chemical Compatibility ng Tee at Branch Components

Dapat suriin ang pagiging tugma ng kemikal para sa buong pagpupulong ng sangay, hindi lamang ang katawan ng katangan.

Ang isang sangay ng dosing ay maaaring maglaman ng mas mataas na konsentrasyon ng kemikal kaysa sa pangunahing pipeline. Ang pinababang materyal ng sanga ay dapat na angkop para sa kemikal bago ito maging diluted sa pangunahing daloy.

Ang solvent na semento, mga fusion zone, sinulid na mga sealant at valve seal ay nangangailangan din ng magkahiwalay na mga pagsusuri sa compatibility.

Ang mga likido sa paglilinis ay maaaring mas agresibo o mas mainit kaysa sa normal na daluyan ng proseso. Ang mga mamimili ay dapat magbigay ng parehong mga kondisyon sa pagpapatakbo at paglilinis kapag humihiling ng tulong sa pagpili ng produkto.

Ang Ningbo Baodi Plastic Valve Co., Ltd. ay isang principal drafter ng pambansang pamantayan para sa mga plastic diaphragm valve at mga kemikal-industriyang pamantayan para sa mga plastic diaphragm valve, plastic ball valve at plastic check valve. Sinusuportahan ng karanasang ito sa pamantayan ang isang kumpletong sistemang diskarte sa pagpili ng materyal.

Rating ng Presyon at Mga Pag-load ng Sangay

Panloob na Presyon

Ang presyon ay kumikilos sa pamamagitan ng pangunahing run, pinababang sangay at gitnang intersection.

Ang katangan ay dapat manatiling angkop para sa tuluy-tuloy na presyon, mga kondisyon ng pagsara ng bomba, pansamantalang pag-alon at hydrostatic na pagsubok.

Puwersa sa Wakas ng Sangay

Bagama't mas maliit ang sangay, nakakaranas pa rin ito ng axial pressure force.

Ang isang saradong balbula ng sanga ay maaaring umalis sa buong sangay sa presyon ng pangunahing linya. Samakatuwid, ang sangay ay dapat na suportahan at i-rate nang tama.

Mga Pagtaas ng Presyon

Ang mabilis na pagsasara ng balbula ng sanga ay maaaring magdulot ng mga lokal na pagbabagu-bago ng presyon.

Ang mataas na bilis na pinababang mga sanga ay partikular na sensitibo sa mga biglaang pagbabago sa daloy.

Pagbaba ng Temperatura

Bumababa ang lakas ng thermoplastic habang tumataas ang temperatura.

Ang isang rating ng presyon na nakasaad sa ambient temperature ay maaaring mangailangan ng pagbawas sa mainit na serbisyo. Ang tee, pipe at branch valve ay dapat sumunod sa mga katugmang prinsipyo ng derating.

Limitasyon ng System

Ang kumpletong sistema ng piping ay limitado sa pamamagitan ng pinakamababang-rate na bahagi nito.

Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nagtataglay ng pambansang lisensya sa pagmamanupaktura ng bahagi ng pressure piping ng espesyal na kagamitan, na sumasalamin sa kahalagahan ng pagganap ng presyon, pagkakapare-pareho ng dimensional at kontrol ng materyal.

Sinusuportahan ng Pipe ang Paikot na Reducing Tees

Ang pangunahing pipeline ay dapat na suportado sa magkabilang panig ng katangan.

Ang mahahabang hindi sinusuportahang mga seksyon ay maaaring maglipat ng baluktot na pagkarga sa gitnang katawan.

Ang pinababang sangay ay nangangailangan din ng suporta. Ang isang balbula, flowmeter o instrumento na naka-install sa sangay ay maaaring lumikha ng makabuluhang cantilever load sa kabila ng mas maliit na diameter ng pipe.

Ang mga patayong sanga ay maaaring mangailangan ng mga independiyenteng suporta ng riser ayon sa kanilang haba at bigat ng likido.

Ang thermal expansion ay maaaring ilipat ang pangunahing at sangay na tubo sa iba't ibang direksyon. Dapat pigilan ng mga gabay at anchor ang mga puwersang ito na tumutok sa katangan.

Hindi dapat direktang dumaan ang valve operating torque sa Plastic Pipe Fitting Reducing Tees. Ang mga malalaking balbula ng sangay at mga actuator ay dapat na independiyenteng ayusin.

Pag-install ng Plastic Pipe Fitting Reducing Tees

Kumpirmahin ang Lahat ng Tatlong Laki ng Port

Bago ang pag-install, i-verify ang mga sukat ng parehong mga main-run na port at ang pinababang sangay.

Ang nominal na sukat lamang ay maaaring hindi matukoy nang tama ang aktwal na diameter ng tubo sa labas o serye ng dingding.

Kumpirmahin ang Oryentasyon ng Sangay

Dapat tumugma ang direksyon ng sangay sa function ng proseso.

Markahan ang kinakailangang posisyon pataas, pababa o nakaharap sa gilid bago magsimula ang pagsali.

Ihanda ang Pipe Ends

Gupitin ang lahat ng dulo ng tubo na parisukat at alisin ang mga burr, alikabok at mga plastic na fragment.

Kumpletuhin ang paghahanda ng chamfering, paglilinis o pagpainit na kinakailangan ng paraan ng pagsali.

Ikonekta ang Main Run

Ang pangunahing-run centerline ay karaniwang itinatatag muna.

Suportahan ang katangan upang ang bigat ng unang tubo ay hindi umikot o masira ang kabit.

Ikonekta ang Pinababang Sangay

Markahan ang lalim ng pagpasok ng sanga o posisyon ng pagsasanib.

Iwasang pahintulutan ang labis na solvent na semento o tinunaw na materyal na makapasok sa mas maliit na butas. Panatilihin ang tamang anggulo ng sangay sa buong pag-install.

Paggamot at Paglamig

Ang mga koneksyon ng PVC at CPVC ay nangangailangan ng sapat na paggamot. Ang PP at PVDF fusion joints ay nangangailangan ng kumpletong paglamig.

Ang kabit ay hindi dapat magdala ng bigat ng kagamitan o presyon ng pagsubok bago maging handa ang lahat ng tatlong koneksyon.

Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nakakuha ng mga sertipikasyong ISO 9001, ISO 14001 at ISO 45001. Sinusuportahan ng kontroladong produksyon ang mga matatag na sukat ng angkop, habang tinutukoy ng tamang pag-install ng field ang pagiging maaasahan ng magkasanib na bahagi.

Pagsusuri sa Presyon at Pag-komisyon

Bago ang pagsubok, siyasatin ang main-run joints, branch joint, supports at branch valve position.

Kumpirmahin na ang mga nakagapos na joint ay gumaling at ang mga fusion joint ay lumamig.

Punan ang system nang dahan-dahan ng isang aprubadong likido sa pagsubok. Dapat ilabas ang hangin mula sa matataas na lugar, kabilang ang anumang sanga na nakaharap sa itaas.

Dagdagan ang presyon sa mga kinokontrol na yugto at siyasatin ang lahat ng tatlong koneksyon at ang gitnang katawan.

Sa panahon ng pag-commissioning, unti-unting buksan ang balbula ng sangay. Itala ang mga pagbabago sa presyon ng pangunahing linya, daloy ng sangay at pagpapatakbo ng kagamitan sa ibaba ng agos.

Ang ingay, panginginig ng boses, backflow o hindi matatag na dosing ay maaaring magpahiwatig ng hindi angkop na sukat ng sanga, kontrol ng balbula o mga kondisyon ng presyon.

Mga Karaniwang Problema sa Plastic Pipe Fitting Reducing Tees

Main-Run Leakage

Mga posibleng dahilan: Hindi sapat na pagpasok, kontaminadong ibabaw, hindi kumpletong pagsasanib, hindi magandang pagkakahanay o hindi sapat na suporta.

Nabawasan-Branch Leakage

Mga posibleng dahilan: Hindi tugma ang laki, maling materyal sa pagsali, labis na paghihigpit ng thread o hindi sinusuportahang kagamitan ng sangay.

Center Cracking

Mga posibleng dahilan: Pinagsamang main at branch load, restricted thermal expansion, forced pipe alignment o sobrang presyon at temperatura.

Sobrang Ingay ng Sanga

Mga posibleng dahilan: Mataas na tulin, isang maliit na sangay, malubhang balbula throttling o kagamitan na naka-install na masyadong malapit sa katangan.

Pagtitipon ng Solids

Mga posibleng dahilan: Mababang bilis ng sanga, isang nakaharap sa ibabang stagnant na sanga, madalang na operasyon o hindi sapat na pag-flush.

Ang karanasan mula sa mga proyektong inihahatid ng Ningbo Baodi Plastic Valve Co., Ltd. ay nagpapakita na ang mga paulit-ulit na pagkabigo sa tee ay kadalasang nauugnay sa suporta, kontrol ng daloy o layout ng sangay sa halip na ang angkop na katawan lamang.

Mga Pagsasaalang-alang sa Pagbili para sa Mga Mamimili sa Industriya

Mga Dimensyon ng Port

Dapat tukuyin ng detalye ng pagkuha ang pangunahing pasukan, pangunahing saksakan at pinababang sangay nang hiwalay.

Ang aktwal na diameter sa labas, panloob na bore, serye sa dingding at mga sukat ng koneksyon ay dapat kumpirmahin.

Pag-andar ng Sangay

Dapat sabihin ng mga mamimili kung ang sangay ay ginagamit para sa pamamahagi, daloy ng pagbalik, drainage, dosing, sampling o instrumentation.

Ang layunin ng sangay ay nakakaimpluwensya sa oryentasyon, laki at mga kinakailangan sa materyal.

Mga Kundisyon sa Proseso

Kasama sa kapaki-pakinabang na impormasyon ang pangalan ng likido, konsentrasyon, normal at pinakamataas na temperatura, presyon ng pagpapatakbo, pangunahing daloy, daloy ng sangay at nilalaman ng solids.

Dimensional na Pagkumpirma

Kabilang sa mga mahahalagang dimensyon ang pangunahing socket depth, branch socket depth, center-to-end na haba, branch center height at pangkalahatang lapad.

Inirerekomenda ang isang aprubadong teknikal na pagguhit para sa mga prefabricated system at bulk order.

Paraan ng Koneksyon

Dapat matukoy ng order ang socket, fusion, sinulid o flanged na dulo.

Dapat na malinaw na nakasaad ang mga pinagsamang istruktura, tulad ng mga pangunahing port ng socket na may sinulid na sangay.

Batch Consistency

Dapat suriin ng mga B-end na mamimili ang anggulo ng sangay, pangunahing pinapatakbo na concentricity, kapal ng pader, mga sukat ng socket at pagkakakilanlan ng materyal sa mga batch ng produksyon.

Ang mga pare-parehong sukat ay mahalaga para sa mga distributor, engineering contractor at skid manufacturer.

Teknikal na Dokumentasyon

Maaaring kabilang sa mga kinakailangan ng proyekto ang mga dimensional na guhit, impormasyon ng materyal, data ng presyon at temperatura, mga talaan ng inspeksyon at pagkakakilanlan ng produkto.

Ang mga kinakailangang ito ay dapat na napagkasunduan bago ang produksyon.

Packaging at Supply Coordination

Ang pinababang sangay ay mas mahina sa epekto at compression kaysa sa mga pangunahing port. Dapat protektahan ng packaging ang lahat ng tatlong koneksyon at malinaw na tukuyin ang kumbinasyon ng laki.

Nag-aalok ang Ningbo Baodi Plastic Valve Co., Ltd. ng malawak na hanay ng mga pang-industriyang thermoplastic valve, pipe at fitting. Ang mga pag-export nito sa higit sa 60 bansa at ang kakayahan ng paulit-ulit na supply ay sumusuporta sa mga mamimili ng proyekto na nangangailangan ng mga katugmang produkto at matatag na kalidad ng batch.

Inspeksyon, Paglilinis at Pagpapalit

Ang regular na inspeksyon ay dapat na sumasakop sa parehong mga pangunahing-run na koneksyon, ang pinababang sangay at ang sentral na katawan.

Dapat hanapin ng mga operator ang pagtagas, mga bitak, pagkawalan ng kulay, paggalaw at hindi suportadong kagamitan ng sangay.

Ang mga sanga na nagdadala ng mga solido o nag-kristal na kemikal ay nangangailangan ng regular na pag-flush. Ang mga sanga na madalang na ginagamit ay dapat ding suriin para sa pagbara at pagpapanatili ng presyon.

Ang mga ahente ng paglilinis ay dapat na tugma sa katangan, mga tubo at mga valve seal.

Karaniwang kailangang putulin at palitan ang isang bonded o fusion na Plastic Pipe Fitting Reducing Tees na may pinsala sa istruktura. Ang panlabas na pandikit ay hindi maaasahang maibabalik ang orihinal na lakas na naglalaman ng presyon.

Dapat tukuyin ng mga talaan ng pagpapanatili ang pangunahing at mga laki ng sangay, materyal, oryentasyon, fluid ng proseso, presyon, temperatura at function ng sangay.

Mga Karaniwang Aplikasyon ng Plastic Pipe Fitting Reducing Tees

Mga Linya ng Dosing ng Kemikal

Ang isang pinababang sangay ay maaaring magpasok ng isang dosing chemical sa pangunahing pipeline.

Ang materyal ng sangay ay dapat na katugma sa konsentrasyon ng kemikal bago ang pagbabanto.

Mga Sistema sa Paggamot ng Tubig

Ang Plastic Pipe Fitting Reducing Tees ay nagkokonekta sa mga sanga ng sampling, drainage, backwash at sirkulasyon.

Dapat kontrolin ang daloy ng sanga at posisyon ng balbula ayon sa pagpapatakbo ng system.

Mga Pump at Filter System

Ang isang mas maliit na bypass o linya ng instrumento ay maaaring konektado sa isang pangunahing tubo ng proseso.

Hindi dapat abalahin ng sangay ang sensitibong daloy ng pump-inlet.

Wastewater System

Ang pagbabawas ng mga tee ay nagkokonekta sa mga drains, flushing lines at mga sangay ng koleksyon.

Nangangailangan ng pansin ang akumulasyon ng solids at access sa paglilinis.

Mga Koneksyon sa Tangke

Ang isang pinababang sangay ay maaaring magkonekta ng isang linya ng pagpuno, pagbabalik o pag-sample sa isang mas malaking manifold.

Ang mga pagsasaayos ng balbula ay dapat maiwasan ang hindi sinasadyang daloy sa pagitan ng mga tangke.

Prosesong Skid

Ang mga compact na pampabawas na tee ay nagkokonekta ng mga instrumento, balbula at pantulong na kagamitan sa loob ng limitadong mga frame.

Ang dimensional stability at branch orientation ay mahalaga para sa prefabricated assembly.

Mga Madalas Itanong Tungkol sa Plastic Pipe Fitting Reducing Tees

Para saan Ginamit ang Plastic Pipe Fitting Reducing Tees?

Ikinonekta nila ang isang mas maliit na branch pipe sa isang mas malaking pangunahing pipeline para sa pamamahagi, return flow, drainage, dosing, sampling o instrumentation.

Ano ang Pagkakaiba sa pagitan ng Equal Tee at Reducing Tee?

Ang isang pantay na tee ay may tatlong port ng parehong laki. Ang reducing tee ay karaniwang may dalawang pantay na pangunahing port at isang mas maliit na sangay.

Ang Pagbabawas ba ng Pagkontrol ng Sangay ng Tee ay Daloy?

Hindi. Ang daloy ng sanga ay nakasalalay sa resistensya ng tubo, pagbubukas ng balbula, taas at presyon sa ibaba ng agos.

Magagamit ba ang Pinababang Sangay bilang isang Inlet?

Oo. Ang likido ay maaaring pumasok sa pamamagitan ng mas maliit na sangay at sumama sa pangunahing daloy, basta ang presyon at materyal na mga kondisyon ay angkop.

Maaari bang Mag-install ng Reducing Tee sa Anumang Direksyon?

Maaaring paikutin ang kabit, ngunit dapat piliin ang oryentasyon ng sangay ayon sa kung ito ay nagsisilbing vent, drain, dosing line o koneksyon ng kagamitan.

Nagdudulot ba ng Pagkawala ng Pressure ang Plastic Pipe Fitting Reducing Tees?

Oo. Lumilikha ng lokal na paglaban at kaguluhan ang daloy na lumiliko sa pinababang sangay.

Bakit Napakababa ng Daloy ng Sangay?

Kabilang sa mga posibleng dahilan ang maliit na sangay, sobrang haba ng tubo, mataas na resistensya ng balbula o mataas na presyon sa ibaba ng agos.

Bakit Maingay ang Sangay?

Maaaring lumikha ng ingay at vibration ang mataas na tulin, matinding throttling at isang maliit na sanga.

Maaari bang ikonekta ang iba't ibang mga plastik na materyales?

Ang hindi magkatugma na mga materyales ay hindi dapat idikit o direktang pinagsama. Kinakailangan ang angkop na koneksyon sa paglipat.

Dapat bang Suportahan ang Mas Maliit na Sangay?

Oo. Ang mga tubo ng sanga, balbula at instrumento ay hindi dapat maglagay ng labis na pagkarga sa katangan.

Maaari bang Ayusin ang isang Cracked Reducing Tee?

Ang isang basag na tee na naglalaman ng presyon ay dapat na karaniwang tanggalin at palitan. Ang panlabas na patching ay hindi nagpapanumbalik ng orihinal na lakas ng istruktura nito.

Anong Impormasyon ang Dapat Ibigay ng Mga Mamimili Bago Mag-order?

Dapat ibigay ng mga mamimili ang materyal, likido, konsentrasyon, presyon, temperatura, pangunahing sukat, laki ng sangay, mga kinakailangan sa daloy, oryentasyon ng sangay, paraan ng koneksyon, dami, packaging at mga kinakailangan sa teknikal na dokumento.
