Paano Pinangangasiwaan ng Mga Composite Piping Network ang Corrosive Industrial Fluids?
Ang mga pang-industriyang planta na humahawak ng mga acid, alkalis, brine, wastewater at iba pang mga corrosive process liquid ay nangangailangan ng mga piping materials na maaaring mapanatili ang structural strength nang walang madalas na pagkukumpuni na may kaugnayan sa corrosion. Sa maraming malalaking diameter na sistema, ang hindi protektadong metal na tubo ay maaaring magdusa mula sa panloob na kaagnasan, scaling, pagkasira ng coating o paulit-ulit na pagpapanatili.
Fibreglass-reinforced plastic piping system magbigay ng alternatibo sa pamamagitan ng pagsasama ng isang corrosion-resistant resin matrix na may glass-fibre reinforcement. Pinoprotektahan ng dagta ang dingding ng tubo mula sa pag-atake ng kemikal, habang ang mga hibla ng salamin ay nagbibigay ng lakas at higpit na kailangan upang labanan ang panloob na presyon, panlabas na mga karga at puwersa ng pag-install.
Hindi tulad ng ordinaryong homogenous na plastic pipe, ang composite pipe ay itinayo sa ilang mga functional na layer. Ang bawat layer ay gumaganap ng iba't ibang gawain, at ang natapos na sistema ay nakasalalay sa pagpili ng resin, oryentasyon ng hibla, kalidad ng pagmamanupaktura, pinagsamang disenyo at pag-install ng field.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nagtrabaho sa mga produktong pang-industriya na kontrol ng likido na lumalaban sa kaagnasan nang higit sa apat na dekada. Ang karanasan nito sa mga thermoplastic valve, pipe at fitting ay may kaugnayan kapag ang Fibreglass-reinforced plastic piping system ay dapat kumonekta sa mga plastic valve, pump, tank at iba pang kagamitan sa proseso.
Ano ang Fibreglass-reinforced Plastic Piping Systems?
Ang fiberglass-reinforced plastic piping system ay mga composite fluid-transport network na gawa sa thermosetting resin na pinatibay ng mga glass fiber. Karaniwan ding inilalarawan ang mga ito bilang FRP o GRP piping system.
Ang isang kumpletong sistema ay maaaring magsama ng mga straight composite pipe, elbows, reducer, tee, flanged connections, adhesive joints, laminated joints, mechanical couplings, valve connections, supports, anchors at equipment interface.
Ang resin matrix ay nagbubuklod sa mga hibla at bumubuo ng pangunahing kemikal na hadlang. Ang mga glass fiber ay nagbibigay ng structural reinforcement at maaaring isaayos sa iba't ibang direksyon ayon sa inaasahang panloob at panlabas na load.
Corrosive-fluid transport: Ang composite piping ay maaaring magdala ng mga piling acids, alkalis, salts, brine at industrial wastewater.
Malaking diameter na serbisyo: Ang relatibong mababang timbang nito ay maaaring gawing simple ang paghawak kumpara sa maraming mga metal na tubo na may katulad na laki.
Koneksyon ng kagamitan: Maaaring ikonekta ng system ang mga bomba, mga tangke ng imbakan, mga filter, mga tore ng paggamot at mga yunit ng proseso.
Pag-install sa itaas at ilalim ng lupa: Maaaring i-install ang fiberglass-reinforced plastic piping system sa mga rack, sa loob ng mga gusali, sa mga trench o sa ilalim ng lupa.
Ang hanay ng produkto ng Ningbo Baodi Plastic Valve Co., Ltd. ay sumasaklaw sa maraming pang-industriya na plastic valve at mga bahagi ng piping. Ito ay kapaki-pakinabang kapag ang mga composite pipe ay nangangailangan ng mga katugmang materyales sa balbula, mga sukat ng flange at mga pagsasaayos ng sealing sa mga isolation at control point.
Paano Ginagawa ang Composite Pipe Wall?
Corrosion Barrier
Ang panloob na ibabaw ng tubo ay ang unang layer na nakalantad sa daluyan ng proseso. Karaniwan itong naglalaman ng mataas na porsyento ng dagta at napiling pampalakas ng salamin.
Proteksyon ng kemikal: Ang corrosion barrier ay lumalaban sa direktang pag-atake mula sa transported fluid.
Kontrol ng permeation: Ang tuluy-tuloy na ibabaw na mayaman sa resin ay nakakatulong na limitahan ang pagtagos ng likido sa structural laminate.
Makinis na landas ng daloy: Ang isang maayos na nabuong liner ay maaaring mabawasan ang panloob na pagtutol at akumulasyon ng materyal.
Proteksyon sa istruktura: Ang liner ay naghihiwalay sa mayaman sa salamin na mga structural layer mula sa process medium.
Ang barrier ng kaagnasan ay dapat manatiling tuloy-tuloy sa pamamagitan ng mga tubo, mga kabit at mga kasukasuan ng field. Ang isang malakas na panlabas na laminate ay hindi maaaring makabawi para sa isang panloob na liner na naglalaman ng mga bitak, pinholes o mga lugar na gutom na dagta.
Structural Laminate
Ang structural laminate ay nakaposisyon sa labas ng corrosion barrier. Naglalaman ito ng mas mataas na proporsyon ng glass-fiber reinforcement at nagbibigay ng karamihan sa lakas ng tubo.
Ang disenyo nito ay nakasalalay sa panloob na presyon, diameter ng tubo, panlabas na pagkarga, spacing ng suporta, paraan ng pag-install at kinakailangang lakas ng ehe.
Dapat kontrolin ang ratio sa pagitan ng dagta at salamin. Ang sobrang resin ay maaaring makabawas sa structural efficiency, habang ang sobrang fiber content ay maaaring lumikha ng mahinang basa, air pockets at mahinang pagbubuklod sa pagitan ng mga layer.
Panlabas na Layer sa Ibabaw
Pinoprotektahan ng panlabas na layer ang structural laminate mula sa moisture, weather at light mechanical damage.
Ang panlabas na Fibreglass-reinforced na mga plastic piping system ay maaaring mangailangan ng proteksyon na lumalaban sa ultraviolet. Ang mga espesyal na pag-install ay maaari ding mangailangan ng flame-retardant, conductive o anti-static surface treatment.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay may mahabang karanasan sa mga balbula na ginagamit sa mga kinakaing unti-unting kapaligirang pang-industriya. Kapag ang mga thermoplastic valve ay konektado sa composite piping, ang pipe liner, valve body at flange gasket ay dapat bumuo ng tuluy-tuloy na corrosion-resistant fluid boundary.
Mga Resin System na Ginamit sa Composite Piping
Polyester Resin
Nagbibigay ang polyester resin ng praktikal na balanse sa pagitan ng pagproseso, gastos at pangkalahatang pagganap. Maaaring angkop ito para sa tubig, wastewater at mga piling likidong pang-industriya.
Ang paglaban sa kemikal nito ay mas limitado kaysa sa mas mataas na pagganap ng mga sistema ng resin. Ang mga malakas na acid, agresibong solvent o mataas na temperatura ay maaaring mangailangan ng isa pang pagbabalangkas.
Vinyl Ester Resin
Ang vinyl ester resin ay malawakang pinili para sa mga kinakaing unti-unting aplikasyon ng kemikal. Nagbibigay ito ng mahusay na pagtutol sa maraming mga acid, alkalis at asin habang pinapanatili ang kapaki-pakinabang na mekanikal na pagganap.
Fibreglass-reinforced plastic piping system batay sa vinyl ester resin ay karaniwang ginagamit sa mga kemikal na planta, wastewater treatment at flue-gas scrubbing system.
Epoxy Resin
Ang epoxy resin ay nagbibigay ng malakas na pagdirikit at kapaki-pakinabang na mekanikal na pagganap. Maaari itong mapili para sa mga application ng presyon at mga sistema na nangangailangan ng mas mataas na lakas ng istruktura.
Ang kontrol sa paggamot ay mahalaga. Ang maling ratio ng resin-to-hardener, mababang temperatura o hindi sapat na oras ng paggamot ay maaaring mabawasan ang kalidad ng laminate at magkasanib na bahagi.
Paghahambing ng resin
| Parameter | Polyester Resin | Vinyl Ester Resin | Epoxy Resin |
| Pangkalahatang paglaban sa kemikal | Katamtaman | Mataas para sa maraming pang-industriya na kemikal | Depende sa formulation |
| Pagganap ng mekanikal | Katamtaman | Mabuti | Mabuti to high |
| Mga kinakailangan sa pagproseso | Medyo simple | Katamtaman control required | Kinakailangan ang mas malapit na kontrol sa paggamot |
| Karaniwang aplikasyon | Tubig at pangkalahatang serbisyong pang-industriya | Serbisyong kinakaing kemikal | Structural at napiling serbisyo ng presyon |
| Pangunahing alalahanin | Limitadong paglaban sa agresibong media | Tamang pagbabalangkas at paggamot | Ang ratio ng paghahalo, mga kondisyon ng paggamot at gastos |
Ang pagpili ng resin ay dapat na batay sa eksaktong kemikal, konsentrasyon, temperatura at panahon ng pagkakalantad. Dapat ding isama ang mga ahente ng paglilinis at pansamantalang proseso ng likido.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nagsisilbi sa mga customer sa mahigit 60 bansa. Ipinapakita ng iba't ibang mga operating environment kung bakit dapat piliin ang pipe resin at valve material ayon sa partikular na data ng proseso sa halip na sa pangkalahatang pangalan ng kemikal.
Glass-Fibre Reinforcement at Fiber Orientation
Tinadtad na Strand Mat
Ang tinadtad na strand mat ay binubuo ng mga maiikling hibla ng salamin na ibinahagi sa iba't ibang direksyon. Madalas itong ginagamit sa mga hadlang sa kaagnasan, mga layer ng paglipat at mga manu-manong gawa-gawang kabit.
Nakakatulong ang reinforcement na ito na lumikha ng medyo pare-parehong laminate at sumusuporta sa mga layer na mayaman sa resin.
Pinagtagpi Roving
Ang woven roving ay naglalaman ng mga glass-fiber bundle na nakaayos sa mga direksyon ng pagtawid. Maaari itong magbigay ng mas mataas na lakas at karaniwang ginagamit sa mga fitting, flanges at lokal na reinforcement area.
Ang direksyon ng pinagtagpi na materyal ay nakakaimpluwensya sa mga load na pinakamabisa nitong dalhin.
Patuloy na Filament Winding
Sa panahon ng paikot-ikot na filament, ang tuluy-tuloy na mga hibla ng salamin ay pinahiran ng dagta at sugat sa paligid ng isang umiikot na mandrel sa mga kinokontrol na anggulo.
Ang mga hibla na inilagay pangunahin sa paligid ng circumference ay nagpapabuti ng paglaban sa panloob na presyon. Ang mga hibla na nakaayos nang mas malapit sa axis ng tubo ay nagpapabuti sa paayon na lakas at paglaban sa baluktot.
Bakit Mahalaga ang Direksyon ng Hibla
Ang fiberglass-reinforced plastic piping system ay hindi kumikilos tulad ng mga unipormeng materyales. Ang kanilang lakas ay direksyon.
Circumferential reinforcement: Ito ay pangunahing nagdadala ng hoop stress na nilikha ng panloob na presyon.
Axial reinforcement: Nakakatulong ito na labanan ang baluktot, mga longitudinal load, thermal movement at pwersa sa mga anchor o koneksyon ng kagamitan.
Ang isang pipe na may sapat na lakas ng hoop ay maaari pa ring gumana nang hindi maganda kung ito ay walang axial reinforcement sa isang hindi sinusuportahang span o pinigilan na koneksyon.
Ang karanasan sa pagmamanupaktura ng pressure-piping ng Ningbo Baodi Plastic Valve Co., Ltd. ay nagpapakita ng kahalagahan ng pagtutugma ng lakas ng bahagi sa aktwal na pagkarga. Ang parehong prinsipyo ay nalalapat kapag ang mga pinagsama-samang tubo, thermoplastic valve at mabibigat na actuator ay naka-install nang magkasama.
Mga Paraan ng Paggawa
Filament Winding
Ang filament winding ay malawakang ginagamit para sa mga tuwid na composite pipe. Ang tuluy-tuloy na mga hibla ng salamin ay pinapagbinhi ng dagta at nasugatan sa isang mandrel.
Ang anggulo ng hibla, pag-igting ng hibla, nilalaman ng dagta, bilis ng paikot-ikot, kapal ng pader at temperatura ng paggamot ay dapat kontrolin.
Ang reinforcement pattern ay maaaring iakma ayon sa pressure, stiffness at axial-load na kinakailangan.
Centrifugal Casting
Gumagamit ang centrifugal casting ng umiikot na amag upang ipamahagi ang mga resin at reinforcement na materyales.
Ang pamamaraang ito ay maaaring makagawa ng medyo makinis na panloob at panlabas na mga ibabaw at angkop para sa mga napiling malalaking diameter na produkto ng tubo.
Hand Lay-Up
Ang hand lay-up ay ginagamit para sa mga kumplikadong fitting, flanges, field joints at pag-aayos. Ang pampalakas ng salamin ay inilalagay nang manu-mano at puspos ng dagta.
Ang pamamaraan ay nababaluktot ngunit lubos na nakadepende sa pagkakagawa. Ang mahinang basa, nakulong na hangin, hindi pantay na kapal at hindi sapat na pagkakapatong ay maaaring magpahina sa natapos na nakalamina.
Paghahambing ng Paraan ng Paggawa
| Pamamaraan | Pangunahing Kalamangan | Pangunahing Limitasyon | Karaniwang Produkto |
| Paikot-ikot na filament | Kinokontrol na direksyon ng hibla at pagganap ng presyon | Nangangailangan ng nakalaang kagamitan | Tuwid na tubo at karaniwang mga seksyon |
| Centrifugal casting | Makinis na ibabaw at kinokontrol na pagbuo ng pader | Limitado ng mold geometry | Napiling malaking diameter na tubo |
| Hand lay-up | Flexible para sa mga kumplikadong hugis at field work | Malakas na pag-asa sa pagkakagawa | Mga kabit, joints at repair |
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nakakuha ng ISO 9001, ISO 14001 at ISO 45001 system certifications. Ang kontroladong produksyon at traceability ay mahalaga din sa composite pipe manufacturing dahil ang mga variation sa resin content o curing ay maaaring makaapekto sa pangmatagalang performance.
Mga Klase sa Presyon, Katigasan at Pagganap ng Mekanikal
Rating ng Panloob na Presyon
Ang kapasidad ng presyon ng Fibreglass-reinforced plastic piping system ay nakadepende sa diameter ng pipe, resin formulation, fiber content, fiber angle, structural-layer thickness, joint design at operating temperature.
Ang klase ng presyon ay hindi dapat hatulan lamang ng nakikitang kapal ng pader. Ang mga fitting at joints ay dapat magbigay ng pressure capability na katumbas o mas mataas kaysa sa konektadong pipe.
Paninigas ng singsing
Ang higpit ng singsing ay naglalarawan sa kakayahan ng tubo na labanan ang panlabas na pagpapapangit. Ito ay partikular na mahalaga para sa underground installation.
Ang isang malaking diameter na low-pressure pipe ay maaaring mangailangan ng mataas na katigasan upang labanan ang mga karga ng lupa at trapiko kahit na ang panloob na presyon ay medyo mababa.
Ang lapad ng trench, bedding at kalidad ng backfill ay nakakaimpluwensya sa pagganap ng nakabaon na tubo.
Lakas ng Axial
Ang lakas ng axial ay kinakailangan upang labanan ang baluktot, paggalaw ng init, mga puwersa ng paayon na presyon at mga pagkarga ng kagamitan.
Ang mahahabang haba sa ibabaw ng lupa, mga nakapirming anchor at mga koneksyon sa bomba ay maaaring lumikha ng malaking axial stress.
Epekto at Puro Load
Ang composite pipe ay hindi dapat malantad sa matalim na mga kargada. Ang mga kadena, makitid na cable at metal na gilid ay maaaring makapinsala sa panlabas na nakalamina.
Ang mga malalawak na nakakataas na strap at makinis na mga ibabaw ng suporta ay dapat gamitin sa panahon ng paghawak at pag-install.
Paghahambing sa Ordinaryong Thermoplastic Pipe
| Parameter | Fibreglass-reinforced Plastic Piping Systems | Ordinaryong Thermoplastic Piping |
| Istraktura ng pader | Fibre-reinforced composite laminate | Medyo pare-parehong plastic na pader |
| Direksyon ng lakas | Dinisenyo sa pamamagitan ng hibla na oryentasyon | Mas pare-parehong pag-uugali ng materyal |
| Malaking diameter na paninigas | Sa pangkalahatan ay mas mataas | Maaaring mangailangan ng mas makapal na pader o mas malapit na suporta |
| Karaniwang pagsali sa field | Malagkit, nakalamina, flanged o mekanikal | Solvent cement, fusion, unyon o flange |
| Pangunahing pag-aalala sa pinsala | Delamination at pinsala sa hibla | Pag-crack, paglambot at pagpapapangit |
Paglaban sa Kemikal at Pagkontrol sa Permeation
Ang pagiging tugma ng kemikal sa composite pipe ay higit sa lahat ay nakasalalay sa resin-rich liner at sa pagpapatuloy ng corrosion barrier.
Ang dagta ay dapat suriin laban sa pangalan ng kemikal, konsentrasyon, normal na temperatura, pinakamataas na temperatura, tagal ng pagkakalantad, mga pinaghalong kemikal at mga likidong panlinis.
Ang isang resin ay maaaring lumaban sa isang kemikal sa temperatura ng kapaligiran ngunit mas mabilis na lumala sa mataas na temperatura.
Ang barrier ng kaagnasan ay dapat na masuri nang mabuti sa mga kabit, mga koneksyon ng sangay at mga joint ng field. Ang mga lugar na ito ay maaaring gawin nang iba mula sa pangunahing tubo.
Pagpaputi ng ibabaw: Ito ay maaaring magpahiwatig ng pagkasira ng resin o pag-atake ng kemikal.
blistering: Ang mga bula sa ilalim ng ibabaw ay maaaring magpahiwatig ng tuluy-tuloy na pagtagos o mahinang pagbubuklod.
Paglambot ng resin: Ang malambot o malagkit na ibabaw ay maaaring magpahiwatig ng hindi pagkakatugma.
Pagkalantad sa hibla: Ang mga nakikitang hibla ay nagpapakita na ang proteksiyon na layer ng resin ay nasira.
Delamination: Ang paghihiwalay sa pagitan ng mga layer ay maaaring mabawasan ang lakas ng istruktura.
Ang mga putol na dulo ng tubo at binagong mga seksyon ay dapat na muling selyuhan. Maaaring payagan ng mga nakalantad na hibla ang kahalumigmigan o mga kemikal na makapasok sa nakalamina.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay isang pangunahing drafter ng ilang mga pamantayan sa industriya ng plastic-valve. Kapag ang mga balbula nito ay konektado sa Fibreglass-reinforced plastic piping system, ang mga valve seat, gasket at pipe liners ay dapat manatiling tugma sa parehong daluyan ng proseso.
Mga Pinagsanib na Uri para sa Fibreglass-reinforced Plastic Piping System
Malagkit-Bonded Joint
Karaniwang gumagamit ng nakahanda na socket o tapered na koneksyon ang isang adhesive-bonded joint na may katugmang adhesive.
Ang ibabaw ay dapat na abraded, linisin at panatilihing tuyo. Ang paghahalo ng malagkit, kapal ng layer at oras ng paggamot ay dapat sumunod sa naaprubahang pamamaraan.
Laminated Butt Joint
Ang isang nakalamina na butt joint ay nag-uugnay sa mga dulo ng tubo at bumubuo ng isang panlabas na nakalamina sa paligid ng koneksyon.
Ang mga glass-fibre layer at resin ay dapat na ibalik ang parehong hoop at axial strength. Ang barrier ng kaagnasan ay dapat manatiling tuluy-tuloy sa kabuuan ng panloob na bahagi ng magkasanib na bahagi.
Ang pamamaraang ito ay karaniwang ginagamit para sa malalaking diameter na mga tubo at mga pagbabago sa field.
Flanged Joint
Ang mga flanged na koneksyon ay ginagamit para sa mga balbula, bomba, tangke at naaalis na kagamitan.
Ang gasket ay dapat tumugma sa medium at flange na disenyo. Ang mga bolts ay dapat na higpitan nang paunti-unti sa isang cross pattern.
Ang sobrang bolt force ay maaaring makapinsala sa composite flange o maging sanhi ng local laminate cracking.
Mechanical Coupling
Ang mga mekanikal na coupling ay maaaring gawing simple ang pag-install at pagpapanatili. Ang kanilang kapasidad ng presyon, materyal ng selyo at paglaban sa paggalaw ng ehe ay dapat kumpirmahin.
Pinagsanib na Paghahambing
| Uri ng Pinagsanib | Pangunahing Kalamangan | Pangunahing Limitasyon | Karaniwang Paggamit |
| Nakatali ang pandikit | Compact na koneksyon | Sensitibo sa paghahanda at paggamot | Mga karaniwang straight-pipe na koneksyon |
| Laminated butt joint | Madaling iakma para sa malalaking diameter | Ang kalidad ay depende sa field workmanship | Ang mga pangunahing tubo ay tumatakbo at nagkukumpuni |
| Flanged joint | Matatanggal at angkop para sa kagamitan | Nangangailangan ng kontroladong pag-load ng bolt | Mga balbula, bomba at tangke |
| Mechanical na pagkabit | Mabilis na pag-install at kakayahang magamit | Nangangailangan ng tamang sealing at pagpigil | Pagpapanatili at napiling mga koneksyon sa field |
Ang one-piece flange ball valve na naimbento ng Ningbo Baodi Plastic Valve Co., Ltd. noong 1992 ay naging malawakang ginagamit sa mga industriyang nauugnay sa kemikal. Ang mga pinagsama-samang istruktura ng flange valve ay maaaring gawing simple ang mga koneksyon sa kagamitan kung saan ang composite piping ay nangangailangan ng maaasahang mga isolation point.
Disenyo ng Daloy at Pagganap ng Hydraulic
Panloob na Diameter
Ang aktwal na panloob na diameter ay dapat gamitin para sa haydroliko na mga kalkulasyon. Ang nominal na sukat lamang ay maaaring hindi kumakatawan sa epektibong lugar ng daloy.
Kondisyon sa Ibabaw
Ang panloob na ibabaw na mayaman sa dagta ay karaniwang makinis, na maaaring mabawasan ang alitan. Gayunpaman, ang magkasanib na misalignment, panloob na pagtatayo ng resin at pag-aayos sa field ay maaaring lumikha ng lokal na pagtutol.
Bilis ng Daloy
Ang bilis ng daloy ay dapat piliin ayon sa daluyan. Ang mataas na bilis ay maaaring magpapataas ng vibration, erosion at pressure shock. Ang mababang bilis ay maaaring magpapahintulot sa mga solido na tumira.
Ang fiberglass-reinforced plastic piping system na nagdadala ng slurry ay nangangailangan ng balanse sa pagitan ng sedimentation at abrasion.
Lokal na Pagkawala ng Presyon
Ang pagkalkula ng system ay dapat magsama ng straight-pipe friction, elevation difference, elbows, tees, reducer, valves, strainers, flowmeters at equipment nozzles.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nagsusuplay ng mga industrial valve sa malawak na hanay ng mga kategorya. Ang pagtutugma ng kapasidad ng daloy ng balbula sa diameter ng tubo ay maaaring pigilan ang balbula na maging isang hindi kinakailangang paghihigpit sa pinagsama-samang network ng piping.
Thermal Expansion at Support Design
Ang composite pipe ay lumalawak at kumukontra sa temperatura, bagaman ang paggalaw nito ay naiiba sa parehong metal at ordinaryong thermoplastic pipe.
Ang thermal na pag-uugali ay depende sa uri ng dagta, nilalaman ng salamin at direksyon ng hibla. Ang pagpapalawak sa direksyon ng axial ay maaaring iba sa paggalaw sa paligid ng circumference.
Spacing ng suporta: Dapat itong piliin ayon sa diameter ng tubo, konstruksyon ng dingding, timbang ng likido at temperatura ng pagpapatakbo.
Ibabaw ng suporta: Ang mga suporta ay dapat na malawak at makinis upang maiwasan ang puro presyon sa nakalamina.
Mga anchor: Kinokontrol ng mga nakapirming puntos ang direksyon ng thermal movement.
Mga Gabay: Pinahihintulutan ng mga gabay ang paggalaw ng ehe habang nililimitahan ang pag-ilid sa gilid.
Mabibigat na bahagi: Ang mga balbula, actuator, filter at instrumento ay dapat na suportahan nang nakapag-iisa.
Ang malawak na hanay ng piping at valve ng Ningbo Baodi Plastic Valve Co., Ltd. ay nagbibigay-daan sa pagpaplano ng suporta na isaalang-alang ang parehong composite pipe at konektadong thermoplastic flow-control na mga bahagi.
Mga Valve, Pump at Koneksyon ng Kagamitan
Mga Koneksyon sa Balbula
Karaniwang kumokonekta ang mga balbula sa pamamagitan ng mga composite flanges, transition flanges o angkop na mga coupling.
Ang bigat ng balbula at metalikang kuwintas ng actuator ay dapat na malayang suportado. Ang isang malaking awtomatikong balbula ay maaaring lumikha ng bending stress sa isang composite flange.
Mga Koneksyon sa Pump
Dapat kontrolin ang vibration ng pump at nozzle load. Ang pagkakahanay ng tubo ay dapat na natural na makamit sa halip na sa pamamagitan ng pagpilit sa flange sa posisyon.
Koneksyon ng Tank at Vessel
Ang thermal na paggalaw at pag-aayos ng kagamitan ay hindi dapat direktang ilipat sa mga nozzle ng tangke. Maaaring kailanganin ang mga gabay, anchor o flexible na koneksyon.
Mga Interface ng Mixed-Material
Maaaring kumonekta ang composite piping sa mga metal pump, thermoplastic valve o lined na kagamitan.
Dapat isaalang-alang ang iba't ibang stiffness at thermal-expansion na pag-uugali. Dapat protektahan ng mga pamamaraan ng pag-tightening ng bolt ang mas sensitibong flange material.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay lumawak sa pang-industriya na mga plastik na tubo at mga kabit noong 2006, na tumutulong sa mga pang-industriyang gumagamit na i-coordinate ang mga materyales sa balbula at mga koneksyon ng kagamitan sa magkahalong composite at thermoplastic na mga sistema.
Kontrol sa Kalidad ng Pag-install
Pagkilala sa Materyal
Ang pipe, fittings, resin, reinforcement at pressure class ay dapat suriin bago i-install.
Ang mga bahagi na may iba't ibang resin system o laminate structures ay hindi dapat ihalo nang walang engineering review.
Paghawak at Pag-iimbak
Malawak na nakakataas na mga strap ang dapat gamitin. Ang mga tubo ay hindi dapat hilahin sa magaspang na lupa o iangat gamit ang mga tanikala.
Ang mga dulo ng tubo ay dapat na protektahan upang maiwasan ang pinsala sa barrier ng kaagnasan.
Paghahanda sa Ibabaw
Ang mga lugar ng pagbubuklod at nakalamina ay dapat na lupa sa kinakailangang kondisyon. Dapat alisin ang alikabok, langis at kahalumigmigan.
Mga Kundisyon sa Paggamot
Ang paggamot ng resin ay nakasalalay sa temperatura, ratio ng paghahalo at halumigmig. Ang isang kasukasuan ay hindi dapat ilipat, i-load o subukan ang presyon bago makamit ang sapat na paggamot.
Pag-align
Ang mga tubo ay dapat kumonekta nang walang sapilitang baluktot. Ang mga bolt at coupling ay hindi dapat gamitin upang hilahin ang mga bahaging maling hindi pagkakatugma.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay kinikilala bilang isang National High-Tech Enterprise at isang Ningbo City Specialized at Sophisticated Enterprise. Ang matatag na kalidad ng produkto ay dapat suportahan ng kinokontrol na pag-install sa field kapag ang mga balbula at pinagsama-samang piping ay pinagsama sa isang sistema.
Inspeksyon at Pagsubok sa Presyon
Visual na Inspeksyon
Ang ibabaw ay dapat suriin kung may mga bula, tuyong hibla, mga bitak, nakalantad na pampalakas at hindi pantay na saklaw ng dagta.
Ang mga joint joint ay dapat magkaroon ng kinakailangang lapad, kapal at magkakapatong.
Dimensional na Inspeksyon
Dapat suriin ang kapal ng pader, diameter, mga sukat ng flange, pagkakahanay ng tubo at mga angkop na anggulo.
Ang malalaking panloob na hakbang sa mga kasukasuan ay maaaring magpapataas ng pagkawala ng presyon at mangolekta ng mga solido.
Pagsubok sa Katigasan ng Barcol
Ang pagsubok sa katigasan ng Barcol ay maaaring magbigay ng impormasyon tungkol sa pagpapagaling ng dagta. Ang katanggap-tanggap na hanay ay nakasalalay sa sistema ng resin at mga kinakailangan ng proyekto.
Pagsubok sa Presyon
Ang pagsusuri sa presyon ay dapat magsimula lamang pagkatapos na gumaling ang lahat ng mga kasukasuan.
Ang sistema ay dapat punan nang dahan-dahan, at ang nakulong na hangin ay dapat na ilabas mula sa matataas na lugar. Pagkatapos ay dapat tumaas ang presyon sa mga yugto.
Ang mga joints, flanges at suporta ay dapat suriin kung may tumutulo o hindi pangkaraniwang paggalaw. Ang presyon ng pagsubok ay hindi dapat lumampas sa limitasyon ng pinakamababang-rate na bahagi.
Mga Karaniwang Problema sa Fibreglass-reinforced Plastic Piping System
Delamination
Mga posibleng dahilan: Hindi magandang pagkabasa ng hibla, kontaminasyon sa pagitan ng mga layer, hindi kumpletong paglunas, epekto o labis na stress sa baluktot.
Pag-crack sa Ibabaw
Mga posibleng dahilan: Hindi pagkakatugma ng kemikal, sobrang temperatura, puro load o sapilitang pag-install.
Pinagsanib na Paglabas
Mga posibleng dahilan: Hindi sapat na paghahanda, hindi tamang paghahalo ng malagkit, hindi sapat na kapal ng laminate, mahinang paggamot o hindi pantay na paghigpit ng flange.
Pagkakalantad sa Hibla
Mga posibleng dahilan: Abrasion, pag-atake ng kemikal, epekto o labis na paggiling habang nagkukumpuni.
Pagpalihis ng Pipe
Mga posibleng dahilan: Hindi sapat na espasyo ng suporta, mahinang underground backfill, mataas na external load o hindi sapat na ring stiffness.
Tumaas na Pagkawala ng Presyon
Mga posibleng dahilan: Panloob na magkasanib na mga hakbang, pagtatayo ng dagta, mga deposito ng proseso o bahagyang saradong mga balbula.
Nagsilbi ang Ningbo Baodi Plastic Valve Co., Ltd. sa libu-libong mga domestic at international na negosyo. Ipinapakita ng praktikal na karanasan sa proyekto na maraming problema sa piping ang nagreresulta mula sa mga kondisyon ng pag-install at suporta sa halip na ang pangunahing paglaban sa kaagnasan ng materyal.
Mga Paraan ng Pag-aayos at Pagpapanatili
Karaniwang Inspeksyon
Ang regular na inspeksyon ay dapat tumuon sa mga joints, flanges, suporta at mga koneksyon ng kagamitan.
Ang pagkawalan ng kulay, blistering, crack, leakage at hindi pangkaraniwang paggalaw ng tubo ay dapat imbestigahan.
Lokal na Pag-aayos ng Laminate
Ang lokal na pag-aayos ng laminate ay karaniwang nangangailangan ng pag-alis ng sirang materyal, kontroladong paghahanda sa ibabaw at muling pagtatayo ng parehong corrosion barrier at structural layer.
Ang isang mababaw na resin coating ay hindi dapat gamitin upang itago ang mas malalim na delamination o pinsala sa istruktura.
Pagsasaayos ng Suporta
Ang mga posisyon ng suporta ay maaaring mangailangan ng pagsasaayos kung ang pag-aayos, paggalaw ng thermal o pagbabago ng kagamitan ay nagbabago sa pagkakahanay ng tubo.
Mga Tala sa Pagpapanatili
Dapat isama sa mga rekord ang lokasyon ng pinsala, mga sukat ng pagkumpuni, sistema ng resin, uri ng reinforcement, mga kondisyon ng paggamot, mga resulta ng inspeksyon at oras ng pagbabalik-sa-serbisyo.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nagsu-supply ng corrosion-resistant valves at mga bahagi ng piping para sa mga demanding na industriya. Ang nakaplanong inspeksyon ng mga balbula, pinagsama-samang mga kasukasuan at mga suporta ay maaaring mabawasan ang mga hindi planadong pagsasara.
Mga Karaniwang Aplikasyon ng Fibreglass-reinforced Plastic Piping System
Pagproseso ng Kemikal
Ang mga composite piping ay maaaring maghatid ng mga acid, alkalis, mga solusyon sa asin, at mga corrosive process liquid kapag ang resin at liner ay angkop.
Paggamot ng Tubig at Wastewater
Ang fiberglass-reinforced plastic piping system ay ginagamit para sa hilaw na tubig, pang-industriya na wastewater, chemical dosing at sludge-handling system.
Tubig dagat at Brine
Ang composite pipe ay angkop para sa maraming tubig-dagat at high-salt application kung saan ang metal corrosion ay isang alalahanin.
Paggamot ng Tambutso-Gas
Ang piping ay maaaring magdala ng corrosive scrubbing liquid sa pagitan ng mga tangke, pump at treatment tower.
Pagmimina at Pagproseso ng Mineral
Ang mga composite system ay maaaring maghatid ng proseso ng tubig, napiling slurry at mga corrosive na likido. Dapat suriin ang abrasion ng butil.
Mga Industrial Utility System
Ang malaking diameter na composite pipe ay maaaring gamitin para sa paglamig ng tubig, sirkulasyon ng tubig at proseso ng pagpapatuyo.
Mga Madalas Itanong Tungkol sa Fibreglass-reinforced Plastic Piping Systems
Ang Fibreglass-reinforced Plastic Piping Systems ay Pareho sa Ordinaryong Plastic Pipe?
Hindi. Gumagamit ang composite pipe ng resin matrix na pinalakas ng mga glass fiber, habang ang ordinaryong thermoplastic pipe ay karaniwang may mas pare-parehong plastic na pader.
Kaya ba ng Composite Piping ang Panloob na Presyon?
Oo. Ang kapasidad ng presyon ay nakasalalay sa diameter ng tubo, istraktura ng dingding, oryentasyon ng hibla, dagta, temperatura at magkasanib na disenyo.
Aling Resin ang Pinakamahusay para sa Serbisyong Kemikal?
Walang solong dagta ang angkop para sa bawat kemikal. Dapat suriin ang daluyan, konsentrasyon, temperatura at panahon ng pagkakalantad.
Maaari bang mai-install sa ilalim ng lupa ang Fibreglass-reinforced Plastic Piping Systems?
Oo. Dapat isaalang-alang ang paninigas ng singsing, paghahanda ng trench, bedding, backfill at panlabas na load.
Paano Pinagsasama ang Malaking Composite Pipe?
Kasama sa mga karaniwang pamamaraan ang adhesive bonding, laminated butt joints, flanges at mechanical couplings.
Bakit Mahalaga ang Fiber Orientation?
Ang mga circumferential fibers ay lumalaban sa panloob na presyon, habang ang mga axial fibers ay sumusuporta sa bending at longitudinal load.
Maaari bang Gupitin ang Composite Pipe sa Site?
Maaari itong i-cut, ngunit ang nakalantad na gilid ay dapat na resealed. Maaaring kailanganin ding ibalik ang structural reinforcement.
Ano ang Nagdudulot ng Delamination?
Kabilang sa mga karaniwang sanhi ang mahinang basa ng dagta, kontaminasyon, hindi sapat na paggamot, epekto at labis na mekanikal na stress.
Maaari bang Kumonekta ang Composite Pipe sa Mga Plastic Valve?
Oo. Maaaring gamitin ang mga angkop na flanges o transition connection. Dapat isaalang-alang ang bigat ng balbula, pag-load ng bolt at pagkakatugma ng materyal.
Paano Dapat Suportahan ang Pipe?
Ang mga suporta ay dapat na malawak, makinis at may pagitan ayon sa laki ng tubo, bigat ng likido, temperatura at higpit. Ang mga mabibigat na kagamitan ay nangangailangan ng independiyenteng suporta.
Kinakailangan ba ang Pagsubok sa Presyon?
Oo. Ang pagsubok ay dapat magsimula pagkatapos ng buong pinagsamang paggamot. Ang sistema ay dapat na punan nang dahan-dahan, vented at may presyon sa mga kinokontrol na yugto.
Anong Impormasyon ang Kailangan Bago ang Pagpili?
Kasama sa kinakailangang impormasyon ang likido, konsentrasyon, temperatura, presyon, bilis ng daloy, laki ng tubo, paraan ng pag-install, mga panlabas na load, mga kinakailangan sa resin, paraan ng pagsali, pag-aayos ng suporta at mga kinakailangan sa inspeksyon.
Pinagsasama ng CPVC-FRP composite pipe ang isang CPVC liner na may fiberglass-reinforced plastic (FRP) outer wrap, na naghahatid ng chemi...
Ang UPVC-FRP composite pipe ay nagpapares ng isang UPVC inner liner na may fiberglass-reinforced plastic (FRP) structural wrap, na nagpap...
Pinagsasama ng PPH-FRP composite pipe ang isang PPH inner liner na may fiberglass-reinforced plastic (FRP) structural wrap, na nagpapalaw...

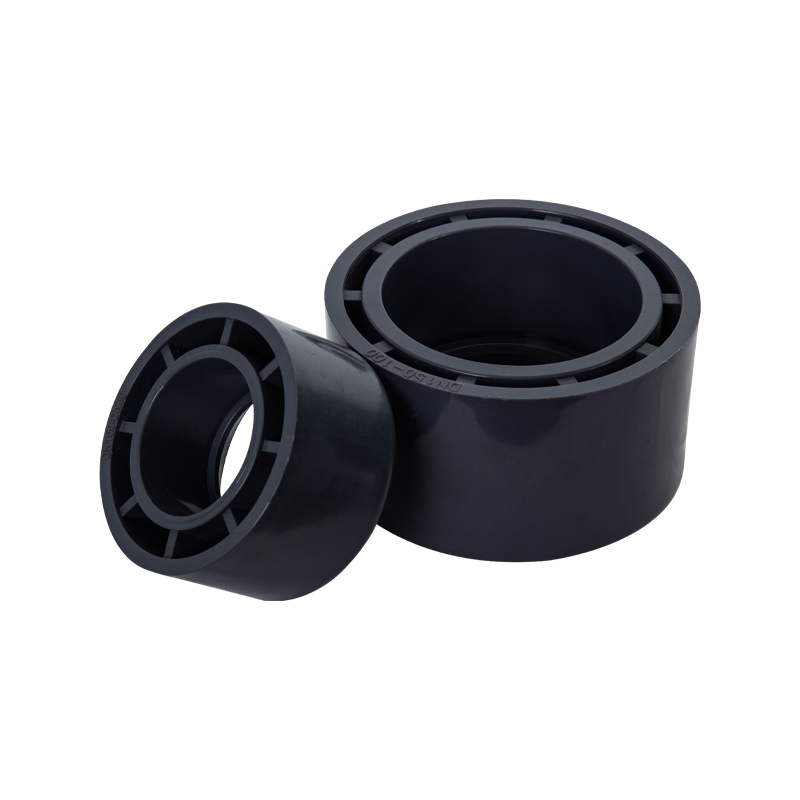

Ang UPVC at CPVC core reinforcement fitting at pipe sections ay nagsasama ng panloob na structural reinforcement sa loob ng UPVC o CPVC b...
