Paano Kinokontrol ng Awtomatikong Butterfly Valve ang Malaking Industrial Pipelines?
Ang mga malalaking pang-industriya na sistema ng tubo ay kadalasang nangangailangan ng malayuang operasyon, maaasahang shut-off at malinaw na feedback sa posisyon ng balbula. Nagiging mahirap ang manu-manong operasyon kapag ang mga balbula ay naka-install sa mga matataas na pipeline, sa loob ng mga pinaghihigpitang lugar o malapit sa mga nakakaagnas na kemikal. An Awtomatikong Butterfly Valve tinutugunan ang mga kundisyong ito sa pamamagitan ng pagsasama ng isang compact butterfly-valve body na may electric, pneumatic o hydraulic actuator.
Pinaikot ng actuator ang panloob na disc sa pamamagitan ng isang kinokontrol na anggulo. Kapag ang disc ay halos parallel sa direksyon ng daloy, ang balbula ay bukas. Kapag ang disc ay umiikot ng humigit-kumulang 90 degrees at naging patayo sa pipeline, ang daanan ay sarado.
Ang Awtomatikong Butterfly Valve ay may relatibong maikling face-to-face na dimensyon at mas mababang timbang kaysa sa maraming iba pang istruktura ng balbula na may malalaking diameter. Ginagawa nitong angkop para sa paggamot ng tubig, pagproseso ng kemikal, sirkulasyon ng paglamig, paghawak ng wastewater, patubig at awtomatikong kagamitan.
Sinusubaybayan ng Ningbo Baodi Plastic Valve Co., Ltd. ang mga pinagmulan nito noong 1979 at isa sa mga pinakaunang negosyo sa China na nagdisenyo at gumawa ng mga pang-industriyang plastic valve. Ang karanasan nito sa thermoplastic valves, pipes at fittings ay sumusuporta sa pagpili ng corrosion-resistant Awtomatikong Butterfly Valve na mga produkto para sa demanding na mga sistemang pang-industriya.
Ano ang Awtomatikong Butterfly Valve?
Ang Automatic Butterfly Valve ay isang quarter-turn valve na binubuo ng valve body, rotating disc, shaft, valve seat, actuator, mounting bracket at control accessories.
Ang actuator ay nagko-convert ng kuryente, compressed air o hydraulic pressure sa rotational movement. Ang paggalaw na ito ay ipinadala sa pamamagitan ng baras sa disc.
Awtomatikong paghihiwalay: Ang balbula ay maaaring magbukas o magsara ng isang pipeline nang walang direktang manual na operasyon.
Kontrol ng daloy: Ang isang modulating actuator ay maaaring iposisyon ang disc sa iba't ibang mga anggulo upang ayusin ang daloy.
Pag-uugnay ng kagamitan: Ang posisyon ng balbula ay maaaring iugnay sa mga bomba, tangke, filter at kagamitan sa pagkontrol sa proseso.
Pang-emergency na operasyon: Maaaring ilipat ng actuator ang balbula sa isang paunang natukoy na posisyon pagkatapos ng abnormal na signal ng proseso o pagkabigo ng utility.
Malayong pagmamanman: Ang mga switch ng limitasyon at mga transmiter ng posisyon ay maaaring mag-ulat ng aktwal na posisyon ng balbula sa isang control system.
Ningbo Baodi Plastic Valve Co., Ltd. na binuo mula sa Zhenhai Chemical Valve Factory at Beilun Plastic Valve Factory. Ang mahabang karanasan nito sa mga industrial chemical valve ay nagbibigay ng praktikal na pag-unawa sa kung paano naiimpluwensyahan ng materyal ng disc, pagkakatugma ng valve-seat at actuator torque ang awtomatikong operasyon.
Paano Gumagana ang Awtomatikong Butterfly Valve?
Pagbubukas ng Pagkakasunud-sunod
Ang proseso ng pagbubukas ay nagsisimula kapag ang control system ay nagpapadala ng isang command sa actuator. Ang isang electric actuator ay nagsisimula sa motor nito, habang ang isang pneumatic actuator ay tumatanggap ng naka-compress na hangin sa pamamagitan ng isang solenoid valve.
Pinaikot ng actuator output shaft ang valve shaft. Ang disc ay lumayo mula sa saradong posisyon at unti-unting pinapataas ang magagamit na lugar ng daloy.
Kapag naabot na ang kinakailangang anggulo, ihihinto ng limit switch o positioner ang actuator. Ang control system ay maaaring makatanggap ng isang senyas na nagpapatunay na ang balbula ay nakabukas o nakaposisyon nang tama.
Pangwakas na Pagkakasunud-sunod
Sa panahon ng pagsasara, ang actuator ay umiikot sa tapat na direksyon. Ang gilid ng disc ay gumagalaw patungo sa upuan ng balbula at pinipiga ang ibabaw ng sealing.
Ang actuator ay dapat magbigay ng sapat na torque upang mapagtagumpayan ang alitan ng upuan, presyon ng proseso at mga puwersa ng likido na kumikilos sa disc.
Ang hindi sapat na metalikang kuwintas ay maaaring iwanang bahagyang bukas ang balbula. Ang sobrang torque ay maaaring mag-over-compress sa upuan at paikliin ang buhay ng serbisyo nito.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay gumawa ng mga pang-industriyang plastic valve sa loob ng higit sa apat na dekada. Ang tumpak na kontrol sa mga sukat ng katawan, baras, disc at upuan ay nakakatulong na mapanatili ang matatag na pagsasara ng torque at paulit-ulit na pagpoposisyon.
Anggulo ng Disc at Rate ng Daloy
Ang anggulo ng disc at aktwal na rate ng daloy ay hindi nagbabago sa direktang proporsyon. Sa maliliit na butas, ang isang bahagyang pagbabago ng anggulo ay maaaring lumikha ng isang makabuluhang pagtaas sa daloy.
Malapit sa ganap na bukas na posisyon, ang karagdagang paggalaw ng disc ay maaaring magdulot lamang ng limitadong pagtaas sa kapasidad ng daloy.
Ang hindi linear na katangiang ito ay dapat isaalang-alang kapag ang Awtomatikong Butterfly Valve ay ginagamit para sa regulasyon sa halip na simpleng paghihiwalay.
Pagsasaayos sa Paglalakbay
Ang paglalakbay ng actuator ay dapat tumugma sa totoong posisyon ng disc. Ang hindi sapat na paglalakbay ay maaaring magdulot ng panloob na pagtagas o paghigpitan ang kapasidad ng buong daloy.
Ang sobrang pagsasara ng paglalakbay ay maaaring makapinsala sa valve seat, shaft o actuator coupling. Ang mga mekanikal na paghinto at mga limitasyon ng kuryente ay dapat na maingat na ayusin.
Mga Pangunahing Bahagi ng Awtomatikong Butterfly Valve
Katawan ng balbula
Sinusuportahan ng valve body ang disc, shaft, upuan at koneksyon ng actuator. Kasama sa mga karaniwang istruktura ang wafer, lug at flanged na katawan.
Ang katawan ay dapat makatiis sa panloob na presyon, puwersa ng pag-clamping ng flange at paggalaw ng tubo. Sa mga thermoplastic valve, ang sobrang bolt force o hindi suportadong piping ay maaaring ma-deform ang katawan at makagambala sa paggalaw ng disc.
Pinalawak ng Ningbo Baodi Plastic Valve Co., Ltd. ang hanay ng produkto nito noong 2006 upang isama ang mga pang-industriyang plastik na tubo at mga kabit. Nagbibigay-daan ito sa isang Automatic Butterfly Valve at ang konektadong piping nito na mapili ayon sa mga katugmang materyales at sukat.
Disc
Ang disc ay ang pangunahing bahagi ng kontrol sa daloy. Ang kapal, tabas at materyal nito ay nakakaapekto sa pagkawala ng presyon, operating torque at flow coefficient.
Ang disc ay nananatiling nakalantad sa daluyan ng proseso sa parehong bukas at saradong mga posisyon. Samakatuwid, ang pagkakatugma ng kemikal nito ay dapat suriin nang hiwalay mula sa katawan ng balbula.
baras
Ang shaft ay naglilipat ng actuator torque sa disc. Ang ilang mga balbula ay gumagamit ng tuluy-tuloy na baras, habang ang iba ay gumagamit ng mga seksyon sa itaas at ibabang baras.
Ang baras ay dapat magbigay ng sapat na lakas at paglaban sa kaagnasan. Ang mahinang pagkakahanay ay maaaring magpapataas ng alitan at makagawa ng hindi tumpak na feedback sa posisyon ng balbula.
Upuan ng Balbula
Binubuo ng valve seat ang pangunahing sealing surface sa paligid ng disc edge. Ang materyal ng upuan ay nakakaapekto sa chemical resistance, operating temperature, closing torque at leakage performance.
Ang pamamaga ng kemikal, matitigas na mga particle, pagbabago ng temperatura at paulit-ulit na pagbibisikleta ay maaaring unti-unting magbago ng mga sukat ng upuan at puwersa ng sealing.
Actuator at Mounting Assembly
Nagbibigay ang actuator ng rotational torque. Ikinonekta ng mounting bracket at coupling ang actuator output shaft sa valve shaft.
Ang maling pagkakahanay ay maaaring magdulot ng pag-load ng shaft, pagkasira ng actuator o hindi kumpletong paggalaw. Ang mounting structure ay dapat manatiling matibay sa buong operating cycle.
Wafer, Lug at Flanged Awtomatikong Butterfly Valve
Wafer Awtomatikong Butterfly Valve
Isang ostiya Automatic Butterfly Valve ay naka-install sa pagitan ng dalawang pipe flanges. Ang mga mahahabang bolts o sinulid na mga baras ay dumadaan sa mga flanges at i-clamp ang katawan sa posisyon.
Ang disenyong ito ay compact, magaan at angkop kung saan limitado ang espasyo sa pag-install. Ito ay malawakang ginagamit sa tubig, sirkulasyon at pangkalahatang mga sistemang pang-industriya.
Lug Awtomatikong Butterfly Valve
Ang balbula ng lug ay may sinulid na mga lug sa katawan. Ang bawat pipe flange ay konektado nang nakapag-iisa.
Ang ilang mga disenyo ng lug ay nagbibigay-daan sa isang gilid ng pipeline na alisin habang ang balbula ay nananatiling konektado sa kabilang panig. Dapat pa ring kumpirmahin ang dead-end pressure na kakayahan.
Flanged Automatic Butterfly Valve
Ang isang flanged valve ay may pinagsamang flange connections. Karaniwan itong nagbibigay ng higit na higpit ng pag-install at karaniwang pinipili para sa malalaking diameter na mga pipeline ng industriya.
Ang istraktura ay nangangailangan ng mas maraming espasyo sa pag-install at may mas malaking timbang kaysa sa mga disenyo ng wafer at lug.
Paghahambing ng Estilo ng Katawan
| Parameter | Uri ng Wafer | Uri ng Lug | Uri ng Flange |
| Istruktura ng katawan | Compact na katawan sa pagitan ng mga flanges | Katawan na may sinulid na lugs | Katawan na may pinagsamang flanges |
| Timbang ng pag-install | Mababa | Katamtaman | Mataas |
| Kinakailangang espasyo | Maliit | Katamtaman | Mas malaki |
| Katigasan ng koneksyon | Katamtaman | Katamtaman to high | Mataas |
| Karaniwang gamit | Pangkalahatang awtomatikong paghihiwalay | Mga pipeline ng kagamitan at sangay | Malaking pang-industriya na pipeline |
Ang malawak na hanay ng thermoplastic piping ng Ningbo Baodi Plastic Valve Co., Ltd. ay tumutulong sa mga user na i-coordinate ang istilo ng valve-body, mga dimensyon ng flange at mga materyales ng pipe sa buong sistema.
Mga Disenyo ng Konsentriko at Eccentric na Awtomatikong Butterfly Valve
Konsentrikong Disenyo
Sa isang concentric na Automatic Butterfly Valve, ang shaft centerline, disc center at valve-body center ay karaniwang nakahanay.
Ang disc ay nananatiling nakikipag-ugnayan sa nababanat na upuan sa halos buong pag-ikot nito. Ang istrakturang ito ay simple at malawakang ginagamit sa paggamot ng tubig, patubig at mga sistema ng kemikal na may katamtamang presyon.
Ang tuluy-tuloy na pagkakadikit sa upuan ay nagdudulot ng kapansin-pansing alitan, na dapat isama sa actuator sizing.
Double-Eccentric na Disenyo
Pinoposisyon ng double-eccentric valve ang shaft palayo sa disc sealing center at sa pipeline centerline.
Mas mabilis na humihiwalay ang disc mula sa upuan habang binubuksan, binabawasan ang alitan sa pagtakbo at pagkasuot ng upuan.
Ang disenyo na ito ay angkop para sa mas malalaking balbula, mas mataas na dalas ng pagpapatakbo at mas malaking pagkakaiba sa presyon.
Triple-Eccentric na Disenyo
Ang isang triple-eccentric valve ay nagdaragdag ng isang angled sealing geometry. Ang mga ibabaw ng sealing ay pangunahing nakikipag-ugnay sa panahon ng huling pagsasara.
Ang istrukturang ito ay kadalasang ginagamit sa mataas na temperatura o hinihingi na mga aplikasyon ng presyon at maaaring gumamit ng metal sealing system.
Paghahambing ng Disenyo
| Disenyo | Kontak sa upuan | Karaniwang Upuan | Katangian ng Torque | Karaniwang Aplikasyon |
| Concentric | Makipag-ugnayan sa karamihan ng pag-ikot | Elastomer o polimer | Katamtaman friction | Tubig at pangkalahatang mga sistema ng kemikal |
| Dobleng sira-sira | Mabilis na naghihiwalay ang disc | Malambot o reinforced na upuan | Nabawasan ang running torque | Mataaser-cycle industrial pipelines |
| Triple sira-sira | Pangunahing makipag-ugnayan malapit sa pagsasara | Istraktura ng metal sealing | Mataaser final seating torque | Mataas-temperature and demanding service |
Electric, Pneumatic at Hydraulic Automatic Butterfly Valve

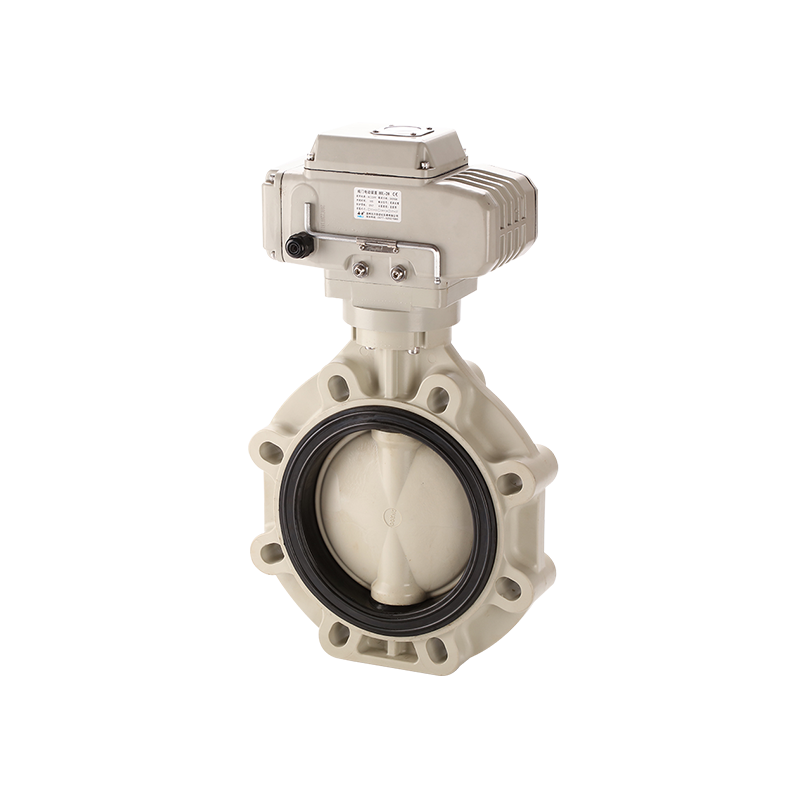

Electric Automatic Butterfly Valve
Gumagamit ang electric actuator ng motor at gearbox para paikutin ang disc. Ito ay angkop kung saan ang naka-compress na hangin ay hindi magagamit.
Dapat isaalang-alang ng pagpili ang boltahe, output torque, oras ng pagpapatakbo, duty cycle, control signal at proteksyon sa kapaligiran.
Pneumatic Automatic Butterfly Valve
Gumagamit ang pneumatic actuator ng compressed air para magmaneho ng rack-and-pinion o scotch-yoke na mekanismo.
Ang pneumatic operation ay mabilis at angkop para sa madalas na pagbibisikleta. Maaari itong gumamit ng double-acting na disenyo o spring-return fail-safe na istraktura.
Ang suplay ng hangin ay dapat manatiling malinis, tuyo at matatag.
Hydraulic Automatic Butterfly Valve
Ang isang hydraulic actuator ay gumagamit ng pressurized fluid upang makagawa ng mataas na torque. Pangunahing ginagamit ito para sa napakalaking mga balbula o mga espesyal na aplikasyon ng mataas na pagkarga.
Paghahambing ng Actuator
| Parameter | Electric Actuator | Pneumatic Actuator | Hydraulic Actuator |
| Pinagmumulan ng kapangyarihan | Kuryente | Naka-compress na hangin | Hydraulic pressure |
| Bilis ng pagpapatakbo | Katamtaman | Mabilis | Madaling iakma |
| Output metalikang kuwintas | Depende sa motor at gearing | Katamtaman to high | Mataas |
| Fail-safe na opsyon | Maaaring mangailangan ng backup na kapangyarihan | Praktikal sa pagbabalik ng tagsibol | Nangangailangan ng nakalaang circuit |
| Karaniwang gamit | Malayong operasyon nang walang hangin ng halaman | Madalas na pagbibisikleta at interlocks | Malaki o mataas na metalikang kuwintas na mga balbula |
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nag-e-export ng mga pang-industriyang thermoplastic na produkto sa higit sa 60 bansa. Ipinapakita ng iba't ibang kundisyon ng site na ang pagpili ng actuator ay dapat na nakabatay sa mga magagamit na utility, dalas ng pagpapatakbo at kinakailangang aksyon na hindi ligtas.
On-Off at Modulating Control
On-Off Control
Ang isang naka-on-off na Automatic Butterfly Valve ay gumagalaw sa pagitan ng ganap na bukas at ganap na sarado na mga posisyon. Ginagamit ito para sa paghihiwalay ng kagamitan, paglipat ng sirkulasyon, kontrol ng tangke at pagsara ng emergency.
Karaniwang kinukumpirma ng mga switch ng limitasyon na naabot na ang iniutos na posisyon.
Modulating Control
Ang isang modulating na Awtomatikong Butterfly Valve ay maaaring huminto sa mga intermediate na anggulo upang ayusin ang daloy, presyon, antas ng likido o temperatura.
Inihahambing ng isang positioner ang hiniling na signal sa aktwal na anggulo ng disc at inaayos ang actuator nang naaayon.
Ang balbula ay dapat na laki upang ang normal na operasyon ay hindi mananatiling tuluy-tuloy sa isang napakaliit na butas. Ang maliliit na butas ay lumilikha ng mataas na lokal na tulin, ingay, panginginig ng boses at pagguho ng upuan.
Mga Common Control Signal
| Uri ng Signal | Pangunahing Pag-andar |
| Digital na on-off na signal | Buong pagbubukas o pagsasara |
| Analog signal | Proporsyonal na pagpoposisyon ng disc |
| Pneumatic control signal | Direktang pagpoposisyon ng actuator |
| Digital na komunikasyon | Kontrol sa posisyon at diagnostic |
Mga Katangian ng Daloy, Cavitation at Water Hammer
Pagkawala ng Presyon
Ang disc ay nananatili sa daloy ng daloy kahit na ang balbula ay ganap na nakabukas. Ang pagkawala ng presyon ay naiimpluwensyahan ng kapal ng disc, diameter ng baras, laki ng balbula, anggulo ng pagbubukas at bilis ng likido.
Dapat suriin ang data ng Cv o Kv kapag ginamit ang Automatic Butterfly Valve para sa regulasyon ng daloy.
Cavitation
Ang mga pagkakaiba sa mataas na presyon ay maaaring maging sanhi ng pagbaba ng lokal na presyon sa ibaba ng presyon ng singaw ng likido. Ang mga bula ng singaw ay maaaring mabuo at bumagsak sa ibaba ng agos.
Ang paulit-ulit na cavitation ay maaaring makapinsala sa gilid ng disc, upuan ng balbula at malapit na piping.
Water Hammer
Ang mabilis na pagsasara ay maaaring lumikha ng martilyo ng tubig sa malalaking diameter, mataas na daloy o mahabang mga sistema ng tubo.
Ang isang actuator speed controller o naka-program na oras ng pagsasara ay maaaring mabawasan ang mga biglaang pagbabago sa fluid velocity.
Gumagawa ang Ningbo Baodi Plastic Valve Co., Ltd. ng kumpletong mga produktong pang-industriya na thermoplastic piping, kaya dapat isaalang-alang ang pagpapatakbo ng balbula kasama ng presyon ng tubo, mga suporta at layout ng system.
Hindi Ligtas na Mga Posisyon sa Pagpapatakbo
Nabigo Sarado
Ang isang fail-closed na Automatic Butterfly Valve ay gumagalaw sa saradong posisyon kapag nawalan ng hangin o kuryente.
Ang kaayusan na ito ay karaniwang pinipili para sa chemical isolation at emergency shut-off.
Nabigo Buksan
Ang isang mabibigo-bukas na balbula ay gumagalaw sa bukas na posisyon pagkatapos ng pagkabigo ng utility.
Maaaring gamitin ito sa mga sistema ng cooling-water at protective-circulation kung saan kailangan ang patuloy na daloy.
Nabigo sa Lugar
Ang isang balbula na nabigo sa lugar ay nananatiling malapit sa huling posisyon nito pagkatapos mawalan ng kuryente o hangin.
Ito ay maaaring angkop kung saan ang pansamantalang pagpapanatili ng kasalukuyang kondisyon ng proseso ay mas gusto.
| Disenyo | Posisyon Pagkatapos ng Pagkabigo sa Utility | Karaniwang Aplikasyon |
| Nabigo sarado | sarado | Chemical isolation at emergency shut-off |
| Nabigong buksan | Bukas | Pagpapalamig at proteksiyon na sirkulasyon |
| Nabigo sa lugar | Huling posisyon | Pansamantalang proseso-posisyon na pagpapanatili |
Mga Kinakailangan sa Torque at Actuator Sizing
Pag-upo at Pag-unseating Torque
Dapat malampasan ng actuator ang alitan sa pagitan ng disc at upuan kapag nagsimulang bumukas ang balbula. Dapat din itong magbigay ng sapat na puwersa upang i-compress ang upuan sa panahon ng huling pagsasara.
Dynamic na Torque
Ang daloy na kumikilos sa isang bahagyang bukas na disc ay lumilikha ng dynamic na torque. Maaaring maging makabuluhan ang load na ito sa mga intermediate na anggulo ng disc.
Ang bilis, pagkakaiba ng presyon at geometry ng disc ay nakakaimpluwensya sa dinamikong pagkarga.
Pangunahing Torque Factors
diameter ng balbula: Ang mas malalaking disc ay karaniwang nangangailangan ng mas malaking torque.
Pinakamataas na differential pressure: Ang mas mataas na presyon sa buong disc ay nagpapataas ng operating load.
Materyal ng upuan: Ang tigas, alitan at pamamaga ng kemikal ay nakakaapekto sa pagbubukas at pagsasara ng metalikang kuwintas.
Temperatura ng pagpapatakbo: Maaaring baguhin ng temperatura ang mga sukat ng upuan at mga katangian ng materyal.
Mga deposito at particle: Ang akumulasyon ay maaaring makagambala sa pag-ikot ng disc.
Pag-align ng pipe: Ang panlabas na stress ay maaaring masira ang katawan at mapataas ang torque.
Ang actuator ay dapat magsama ng makatwirang margin sa kaligtasan. Ang isang maliit na laki ng actuator ay maaaring huminto bago maabot ang kinakailangang posisyon, habang ang isang napakalaking actuator ay maaaring makapinsala sa baras, upuan o coupling.
Katawan ng balbula, Disc and Seat Materials
PVC
Ang PVC ay karaniwang ginagamit para sa ambient-temperature na tubig at mga piling sistema ng kemikal. Ang pinapahintulutang presyon nito ay bumababa habang tumataas ang temperatura.
CPVC
Nagbibigay ang CPVC ng pinabuting kakayahan sa temperatura kumpara sa karaniwang PVC.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay isa sa mga unang domestic enterprise na naglapat ng CPVC sa mga industrial-grade na piping valve.
PP
Ang PP ay angkop para sa maraming acid, alkaline fluid at wastewater application. Ang kakayahan ng presyon nito ay nakasalalay sa temperatura at grado ng materyal.
PVDF
Pinili ang PVDF para sa maraming agresibong kemikal at mga sistemang may mataas na kadalisayan. Dapat pa ring suriin ang pagiging tugma para sa eksaktong konsentrasyon at temperatura.
Paghahambing ng Materyal ng Upuan
| Materyal ng upuan | Pangunahing Katangian | Karaniwang Aplikasyon | Pangunahing Limitasyon |
| EPDM | Magandang tubig at alkalina na pagtutol | Paggamot ng tubig at mga piling kemikal | Karaniwang hindi angkop para sa mga langis ng petrolyo |
| NBR | Magandang oil resistance | Hangin, langis at mga piling likidong pang-industriya | Limitadong paglaban sa mga kemikal na nag-oxidizing |
| FKM | Paglaban sa maraming langis at kemikal | Mga sistemang may kinalaman sa kemikal at langis | Hindi angkop para sa bawat alkaline medium |
| PTFE | Malawak na paglaban sa kemikal | Serbisyong kinakaing kemikal | Nangangailangan ng angkop na suporta sa istruktura |
| Pinatibay na PTFE | Pinahusay na lakas at katatagan | Mataaser-load sealing conditions | Dapat suriin ang compatibility ng reinforcement |
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nakakuha ng ISO 9001, ISO 14001 at ISO 45001 na mga sertipikasyon, kasama ang pambansang espesyal na kagamitan sa pressure piping component manufacturing license. Ang mga kwalipikasyong ito ay sumasalamin sa kahalagahan ng mga kinokontrol na materyales at pagganap ng presyon.
Paano Piliin ang Tamang Awtomatikong Butterfly Valve
Tukuyin ang Medium ng Proseso
Kumpirmahin ang medium na pangalan, konsentrasyon, temperatura, lagkit at nilalaman ng particle.
Suriin kung ang likido ay maaaring magdulot ng kaagnasan, pamamaga, abrasion, pagkikristal o mga deposito.
Tukuyin ang Control Function
Maaaring kailanganin ang Automatic Butterfly Valve para sa paghihiwalay, regulasyon, emergency shutdown, circulation control o equipment interlocking.
Piliin ang Estilo ng Katawan
Isang ostiya body is suitable where compact size is important. A lug body may be useful for independent flange connections. A flanged valve provides greater rigidity in large pipelines.
Pumili ng Mga Materyales
Ang katawan, disc, baras, upuan at mga selyo ay dapat suriin nang hiwalay para sa pagiging tugma sa medium ng proseso.
Piliin ang Actuator
Ang pneumatic actuation ay nababagay sa madalas at mabilis na operasyon. Ang electric actuation ay praktikal kung saan ang compressed air ay hindi magagamit. Maaaring kailanganin ang hydraulic actuation para sa napakataas na torque.
Kumpirmahin ang Torque at Fail-Safe na Posisyon
Dapat saklawin ng actuator ang seating, unseating at dynamic torque. Ang posisyon ng pagkabigo ay dapat piliin ayon sa proteksyon ng kagamitan at panganib sa proseso.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nasa hanay ng mga manufacturer na may malawak na hanay ng pang-industriyang thermoplastic valve at mga produkto ng piping, na tumutulong sa mga user na i-coordinate ang mga pamantayan ng koneksyon at compatibility ng materyal sa buong system.
Mga Alituntunin sa Pag-install at Pag-komisyon
Suriin ang Valve
Siyasatin ang katawan, disc, upuan, baras, actuator, bracket at coupling bago i-install.
Linisin at Ihanay ang Pipeline
Alisin ang buhangin, welding residue, plastic particle at sealing material. Ang mga flanges ay dapat na parallel at wastong nakasentro.
Ang balbula ay hindi dapat gamitin upang hilahin ang mga hindi naka-align na tubo sa posisyon.
Panatilihing Bahagyang Nakabukas ang Disc
Sa panahon ng pag-install, panatilihing bahagyang nakabukas ang disc upang maiwasang ma-compress o ma-scratch ang gilid ng mga flanges.
Kumpirmahin na ang flange sa loob ng diameter ay nagbibigay-daan sa libreng pag-ikot ng disc.
Pantayin ang Bolts
Dahan-dahang higpitan ang mga bolts sa isang cross pattern. Ang hindi pantay na puwersa ay maaaring mag-deform ng thermoplastic body o valve seat.
Direksyon at Feedback ng Pagsubok
Kumpirmahin na ang pagbubukas at pagsasara ng mga signal ay tumutugma sa aktwal na paggalaw ng disc. Ayusin ang mga mekanikal na limitasyon at i-verify ang feedback sa posisyon.
Dapat ding subukan ang fail-safe na function at manual override bago ang operasyon.
Routine Maintenance at Troubleshooting
Hindi Naaabot ng Valve ang Kinakailangang Posisyon
Mga posibleng dahilan: Hindi sapat na actuator torque, maling setting ng limitasyon, interference sa disc, pamamaga ng upuan, pinsala sa shaft o paggalaw ng pagkakabit.
Panloob na pagtagas
Mga posibleng dahilan: Pagkasira ng upuan, pagkasira ng disc-edge, mga nakulong na particle, hindi sapat na pagsasara ng paglalakbay o pagpapapangit ng katawan.
Mabagal o Hindi Matatag na Paggalaw
Mga posibleng dahilan: Mababang presyon ng hangin, overload ng actuator, maling setting ng positioner, sobrang dynamic na torque o tumaas na shaft friction.
Maling Posisyon Feedback
Mga posibleng dahilan: Maluwag na limit switch, coupling clearance, shaft movement o maling pagkakalibrate.
Labis na Ingay o Panginginig ng boses
Mga posibleng dahilan: Pangmatagalang operasyon ng maliit na pagbubukas, mataas na bilis, labis na pagkakaiba sa presyon o cavitation.
Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nagsilbi ng libu-libong negosyo sa loob at labas ng bansa. Ipinapakita ng karanasan sa field na maraming problema sa Awtomatikong Butterfly Valve ang nauugnay sa maling laki ng actuator, hindi angkop na mga materyales o hindi pagkakaayos ng pag-install.
Mga Karaniwang Aplikasyon ng Awtomatikong Butterfly Valve
Paggamot ng Tubig at Wastewater
Ang balbula ay ginagamit sa raw-water, filtration, backwash, circulation at drainage pipelines.
Pagproseso ng Kemikal
Ang mga produkto ng Thermoplastic Automatic Butterfly Valve ay maaaring humawak ng maraming corrosive fluid kapag ang lahat ng mga basang materyales ay magkatugma.
Pagpapalamig at Sirkulasyon ng Tubig
Ang balbula ay maaaring umayos ng daloy ayon sa presyon, temperatura o mga signal ng pagpapatakbo ng kagamitan.
Sistema ng Patubig
Ang awtomatikong operasyon ay nagpapahintulot sa malalaking sangay at kagamitan sa pagsasala na makontrol nang walang madalas na manu-manong interbensyon.
Mga Sistema ng Tank at Pump
Ang balbula ay maaaring iugnay sa mga instrumento sa antas ng likido at mga bomba upang makontrol ang pagpuno, paglabas at sirkulasyon.
Mga Madalas Itanong Tungkol sa Awtomatikong Butterfly Valve
Nangangailangan ba ng Elektrisidad ang Awtomatikong Butterfly Valve?
Ang isang electric valve ay nangangailangan ng kuryente. Ang pneumatic valve ay gumagamit ng compressed air, bagaman ang solenoid valve at feedback device ay maaaring mangailangan din ng electrical power.
Maaari bang Makontrol ng Awtomatikong Butterfly Valve ang Daloy?
Oo. Maaaring ayusin ng isang modulating actuator at positioner ang anggulo ng disc. Ang balbula ay hindi dapat manatiling tuluy-tuloy sa isang napakaliit na butas.
Ano ang Mangyayari Kapag Nawalan ng kuryente o Air?
Ang balbula ay maaaring magsara, magbukas o manatili sa huling posisyon nito depende sa actuator at hindi ligtas na disenyo.
Bakit Nananatili ang Disc sa Daloy ng Daloy?
Ang disc ay ang pangunahing bahagi ng kontrol at nananatili sa loob ng pipeline. Pinapanatili nitong compact ang balbula ngunit lumilikha ng ilang pagkawala ng presyon.
Kaya ba Nito ang mga Nakakaagnas na Kemikal?
Kakayanin nito ang mga corrosive na kemikal kapag ang katawan, disc, upuan, baras at mga seal ay tugma sa medium, konsentrasyon, temperatura at presyon.
Bakit Hindi Ganap na Nakasara ang Valve?
Kabilang sa mga posibleng dahilan ang hindi sapat na torque, maling paglalakbay, sirang upuan, mga na-trap na particle, deformation ng katawan o interference ng disc.
Gaano Kabilis Dapat Isara ang Valve?
Ang tamang oras ng pagsasara ay depende sa diameter ng balbula, bilis ng daloy at haba ng pipeline. Ang malalaking high-flow system ay karaniwang nangangailangan ng kontroladong pagsasara upang mabawasan ang water hammer.
Maaari bang Manual na Paandarin ang Valve?
Ang ilang mga actuator ay may kasamang handwheel o manual na mekanismo. Ang awtomatikong pinagmumulan ng kuryente ay dapat na ihiwalay bago ang manu-manong operasyon.
Anong Impormasyon ang Kailangan Bago ang Pagpili?
Ang kinakailangang impormasyon ay kinabibilangan ng medium, konsentrasyon, temperatura, presyon, maximum na differential pressure, flow rate, nominal diameter, body style, disc material, seat material, actuator type, control signal, operating time, valve-position feedback at fail-safe na kinakailangan.

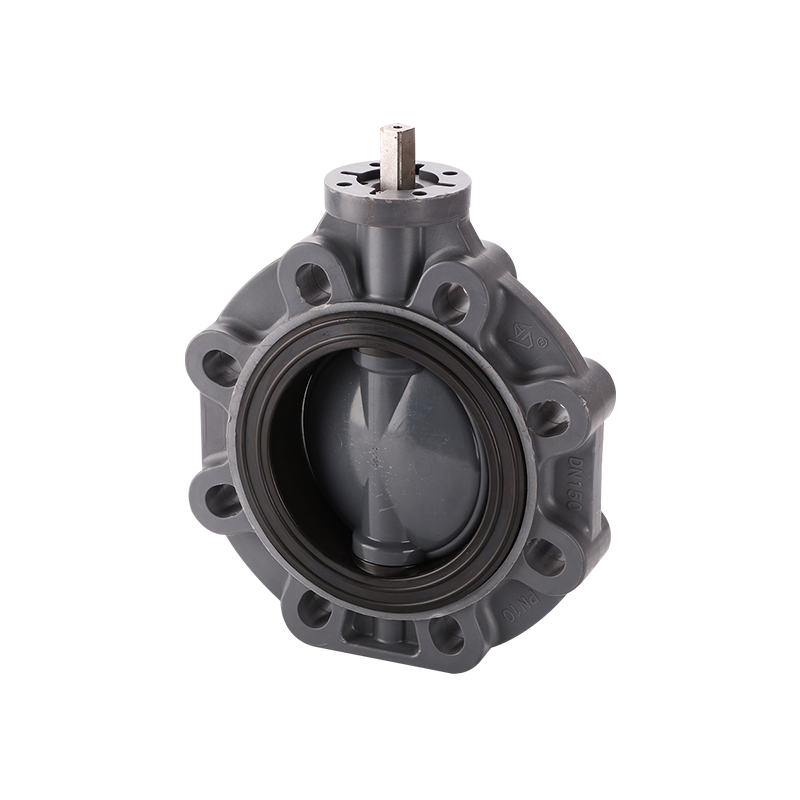

Maginhawa at maaasahang disenyo na may mga pakinabang ng BAODI butterfly valve. Ang iba't ibang mga opsyon ay madaling i-in...
Maginhawa at maaasahang disenyo na may mga pakinabang ng BAODI butterfly valve. Available ang iba't ibang electric actuator...
Ang pagganap ng sealing ay napabuti dahil sa espesyal na idinisenyong upuan nito. Magaan at Compact. Ang iba't ibang ...
