Plastic Pipe Fitting Tees Manufacturers

A Plastic Pipe Fitting Tee hinahati ang daloy sa pagitan ng isang straight-through na pangunahing run at isang 90° branch outlet. Ang hamon sa engineering sa pagtukoy at pag-install ng mga tee ay bihirang ang angkop mismo — tinitiyak nito ang predictable, wastong balanseng pamamahagi ng daloy sa bawat sangay sa isang system, na nangangailangan ng pag-unawa kung paano aktwal na nangyayari ang split sa halip na ipagpalagay na ang simetriko na hitsura ng fitting ay ginagarantiyahan ang isang simetriko na resulta ng daloy.

Nag-supply ang Ningbo Baodi Plastic Valve Co., Ltd. ng mga plastic piping fitting kasama ng mas malawak na hanay ng produkto nitong balbula mula noong lumawak ito sa mga pang-industriyang plastic pipe at fitting noong 2006, na may mga tee na malawakang ginagamit sa mga header ng pamamahagi ng water treatment, chemical transfer manifold at mga linya ng proseso ng sangay para sa mga kliyenteng pang-export ng kumpanya sa maraming industriya.

Mekanismo ng Flow Split

Ang daloy na pumapasok sa isang tee ay nahahati ayon sa relatibong paglaban ng bawat downstream na landas — haba ng tubo, mga kabit, balbula at konektadong kagamitan — hindi ayon sa sariling geometry ng tee. Ang dalawang sangay na magkapareho sa nominal na laki ay maaaring maghatid ng hindi pantay na daloy kung ang isa ay may mas maraming downstream fitting, mas mahabang pagtakbo, o bahagyang saradong balbula. Ito ay isang pangunahing prinsipyo ng haydroliko na nalalapat hindi alintana kung gaano kaingat ginawa ang tee mismo o gaano ka simetriko ang mga pisikal na dimensyon nito: itinatatag ng fitting ang punto ng koneksyon, ngunit ang aktwal na paghahati ng daloy ay ganap na pinamamahalaan ng kung ano ang nangyayari sa ibaba ng agos ng puntong iyon sa bawat sangay.

Sa mga header na may maraming tee sa kahabaan ng kanilang haba, ang mga sanga na mas malapit sa pinagmumulan ng supply ay maaaring makatanggap ng di-proporsyonal na mas maraming daloy kaysa sa mga sanga sa ibaba ng agos maliban kung ito ay partikular na tinutugunan sa disenyo, dahil ang mga sanga na mas malapit sa pinagmulan ay kadalasang nakakaranas ng mas maliit na pagbaba ng presyon upang maabot ang puntong iyon kaysa sa mga sanga na matatagpuan sa kahabaan ng header, kung saan ang fluid ay nawalan na ng ilang presyon na dumadaan sa itaas na bahagi ng pangunahing daanan nito na dumadaan sa itaas ng agos na bahagi ng pangunahing daanan nito. Ang epektong ito ay nagiging mas malinaw habang ang bilang ng mga sanga sa kahabaan ng iisang header ay tumataas at habang ang sariling haba ng header ay lumalaki kaugnay sa diameter nito.

Mga Katangian ng Turbulence ng Sangay

Ang branch outlet ng isang tee ay nakakaranas ng mas malaking turbulence kaysa sa straight-through na pangunahing run, dahil ang daloy ay dapat magbago ng direksyon upang lumabas sa branch port, sa paraang katulad ng flow-separation behavior na tinalakay kaugnay ng elbow fittings, kahit na ang three-way geometry ng isang tee ay nagpapakilala ng karagdagang kumplikadong lampas sa isang simpleng two-port elbow. Ang naka-localize na epekto na ito ay independiyente sa pagsasaalang-alang sa header-wide flow-balancing sa itaas at isang dahilan kung bakit ang mga koneksyon sa branch ay mas madaling kapitan ng pagkawala ng presyon kaysa sa pangunahing run na dumadaan sa parehong angkop - isang daloy ng landas na patuloy na diretso sa isang tee ay nakakaranas ng makabuluhang mas kaunting kaguluhan kaysa sa isang daloy ng landas na lumalabas sa sangay.

Mahalaga ang pagkakaibang ito kapag sinusukat ang mga kagamitang nakabitin sa sanga gaya ng mga flow meter o mga control valve: ang isang device na naka-mount malapit sa saksakan ng sanga ng tee ay maaaring makaranas ng mas nababagabag na profile ng daloy ng pumapasok kaysa sa isang katumbas na aparato na naka-mount sa main run sa parehong nominal na distansya mula sa fitting, at mga allowance sa straight-run para sa instrumentation na naka-mount sa sangay ay karaniwang dapat tratuhin ng hindi bababa sa mas maraming instrumento, tulad ng mga hindi para sa instrumento na hindi bababa sa mas maraming instrumento.

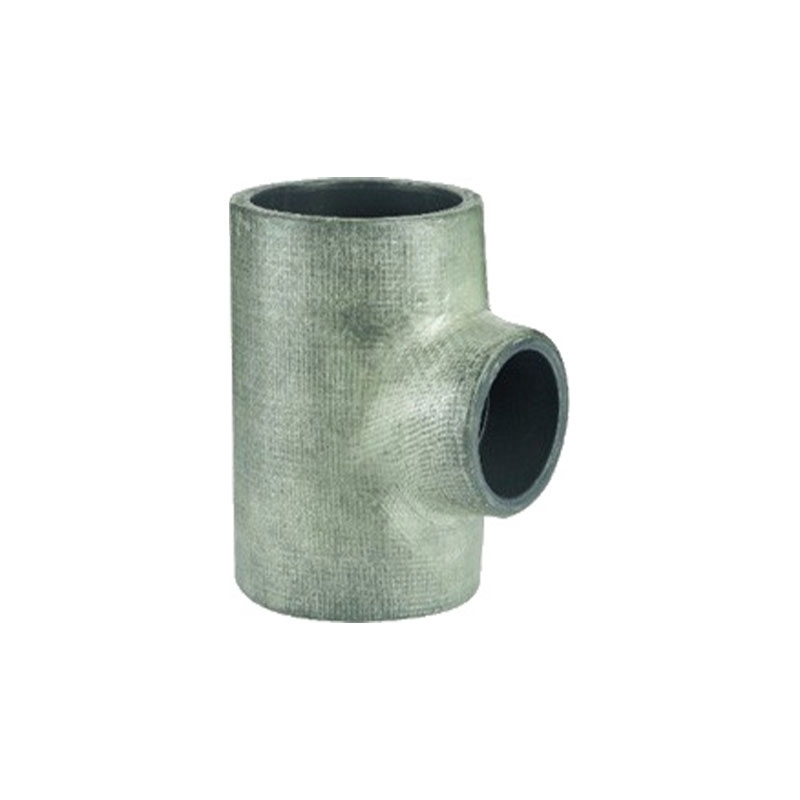

Straight Tee vs Pagbawas ng Tee

Kung ang isang sangay ay naghahatid ng isang makabuluhang mas maliit na kinakailangan sa daloy kaysa sa pangunahing run, ang isang pampababang tee ay nag-iwas sa labis na laki ng sangay na iyon at ang mga bahagi nito sa ibaba ng agos — ang isang instrument tap o sampling na koneksyon ay bihirang kailangang tumugma sa diameter ng pangunahing header, at ang pagtukoy ng isang buong laki ng sangay sa mga kasong ito ay nagdaragdag ng hindi kinakailangang gastos sa materyal nang walang anumang katumbas na benepisyo sa pagganap. Ang mga partikular na pagsasaalang-alang sa engineering na nalalapat sa pagbabawas ng mga tee, kabilang ang kanilang tatlong-dimensyon na mga kinakailangan sa laki at ang kanilang papel sa header economics, ay tinatalakay nang hiwalay at mas malalim sa kategorya ng produktong pampababa ng tee.

Manifold at Distribution Header Design

Ang maraming tee sa kahabaan ng isang karaniwang header ay gumagawa ng isang distribution manifold na nagsusuplay ng parallel process lines, filtration train o dosing point — isang configuration na karaniwan sa mga water treatment plant, kung saan ang isang pangunahing linya ng feed ay dapat mag-supply ng ilang parallel treatment train, bawat isa ay nangangailangan ng metered at nakokontrol na bahagi ng daloy ng kabuuan. Ang pagbabalanse ng mga balbula sa bawat sangay ay ang karaniwang pamamaraan para sa pagwawasto sa hindi pantay na daloy ng tendensya na inilarawan sa itaas, dahil ang perpektong tugmang paglaban ng sangay ay bihirang maabot sa pamamagitan ng pag-iisa ng sukat ng tubo; kahit na ang isang header na dinisenyo na may magkaparehong haba ng tubo ng sangay at magkaparehong kagamitan sa ibaba ng agos ay maaaring bumuo ng hindi pantay na distribusyon ng daloy sa paglipas ng panahon habang ang mga indibidwal na sangay ay nag-iipon ng iba't ibang dami ng fouling, sukat, o pagkasira ng balbula.

Dapat na planuhin ang spacing at sukat ng branch na may ganitong imbalance tendency, lalo na sa mga mas mahabang header na may maraming take-off point, kung saan ang pinagsama-samang pagbaba ng pressure sa main run sa pagitan ng una at huling branch ay maaaring maging isang malaking bahagi ng kabuuang available na pressure, na nagpapalaki sa epekto ng flow-imbalance sa mga sanga na pinakamalayo sa pinagmulan. Direktang tinutugunan ito ng ilang disenyo ng header sa pamamagitan ng unti-unting pagbabawas sa diameter ng main run habang lumalayo ito sa pinanggalingan at unti-unting inaalis ang daloy sa bawat sangay, na tumutulong na mapanatili ang isang mas pare-parehong bilis — at mas pare-parehong pagbaba ng presyon sa bawat haba ng yunit — kasama ang buong header sa halip na payagan ang bilis na bumaba nang tuluy-tuloy habang ang daloy ay inalis sa bawat sunud-sunod na sangay.

Pagtutukoy ng Oryentasyon

Dapat matukoy ang oryentasyon ng sangay sa yugto ng disenyo ng header sa halip na iwan sa kaginhawahan ng pag-install. Ang isang sanga na nakaharap sa itaas ay maaaring maka-trap ng hangin, na sa paglipas ng panahon ay maaaring maipon sa isang bulsa na sapat na malaki upang makagambala sa daloy sa sangay na iyon o, sa matinding mga kaso, upang maging sanhi ng kondisyon ng air-lock na epektibong humaharang sa daloy ng sanga nang buo hanggang sa mailabas ang nakulong na hangin. Ang isang outlet na nakaharap sa ibaba ay maaaring mag-ipon ng sediment sa ilang mga serbisyo ng likido, partikular na kung saan ang pangunahing bilis ng daloy ay hindi sapat na mataas upang panatilihing ganap na nakasuspinde ang mga partikulo habang dumadaan ang mga ito sa koneksyon ng sangay.

Ang tamang oryentasyon ay depende sa fluid na pinangangasiwaan at kung ang sinasadyang air-release o drainage na pag-uugali ay kinakailangan sa koneksyon na iyon — isang header na nagdadala ng ginagamot na tubig na may napapabayaang particulate content ay may iba't ibang priyoridad sa oryentasyon kaysa sa isa na nagdadala ng raw water feed na may makabuluhang sediment load, kahit na pareho silang maaaring gumamit ng magkaparehong tee fitting mula sa isang puro dimensional na pananaw.

Mga Kinakailangan sa Suporta

Ang bawat tee ay nagpapakilala ng landas ng pag-load sa ikatlong direksyon lampas sa pangunahing run, dahil ang sangay mismo, kasama ang anumang tubo, balbula o kagamitan na nakakonekta dito, ay kumakatawan sa karagdagang timbang at potensyal na mekanikal na pagkarga na kumikilos sa isang anggulo sa sariling sistema ng suporta ng pangunahing run. Ito ay partikular na may kaugnayan kung saan ang isang balbula o instrumento ay direktang naka-mount sa sanga - ang karagdagang suporta malapit sa koneksyon na iyon ay karaniwang kinakailangan, dahil ang pag-load ng sangay ay lumampas sa kung ano ang idinisenyo upang dalhin ng mga kasalukuyang suporta ng pangunahing run, at ang isang hindi suportadong sangay na may dalang balbula ay maaaring bumuo ng isang cantilevered bending load sa katawan ng tee sa paglipas ng panahon, katulad sa prinsipyo ng cantilevered-cap na panganib na tinalakay na may kaugnayan sa isang patay na dulo ng tubo na tinalakay kaugnay ng isang aktibong sanga na may kaugnayan sa isang dulo ng tubo. pagwawakas.

Mga Pagpipilian sa Materyal

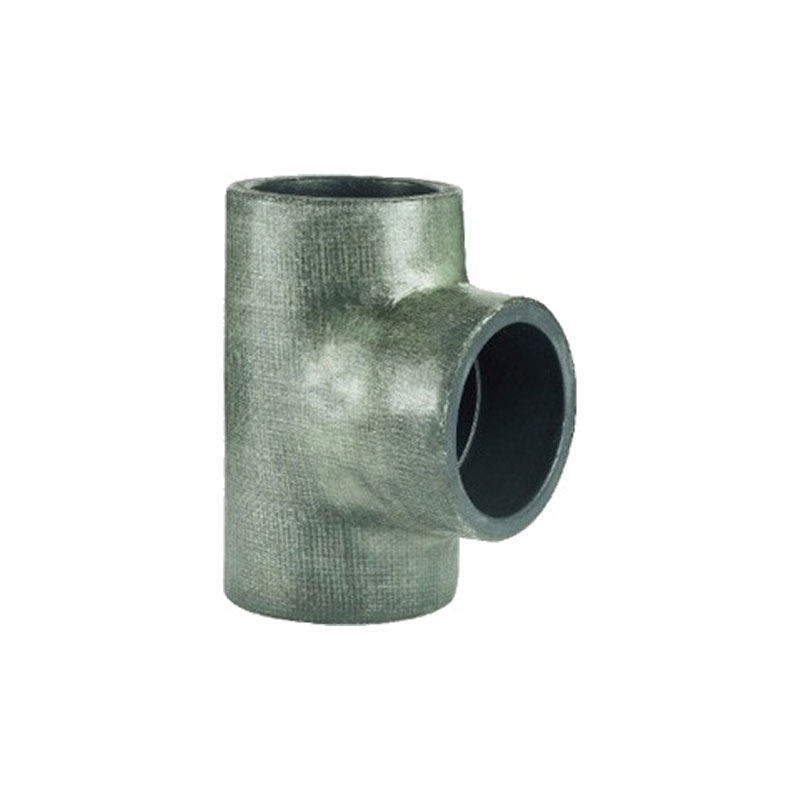

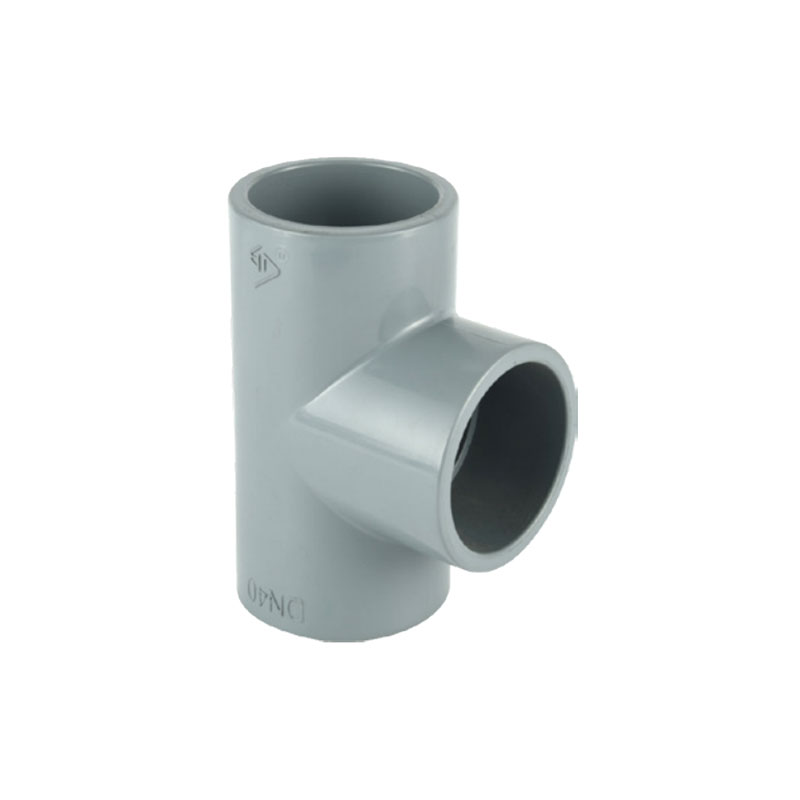

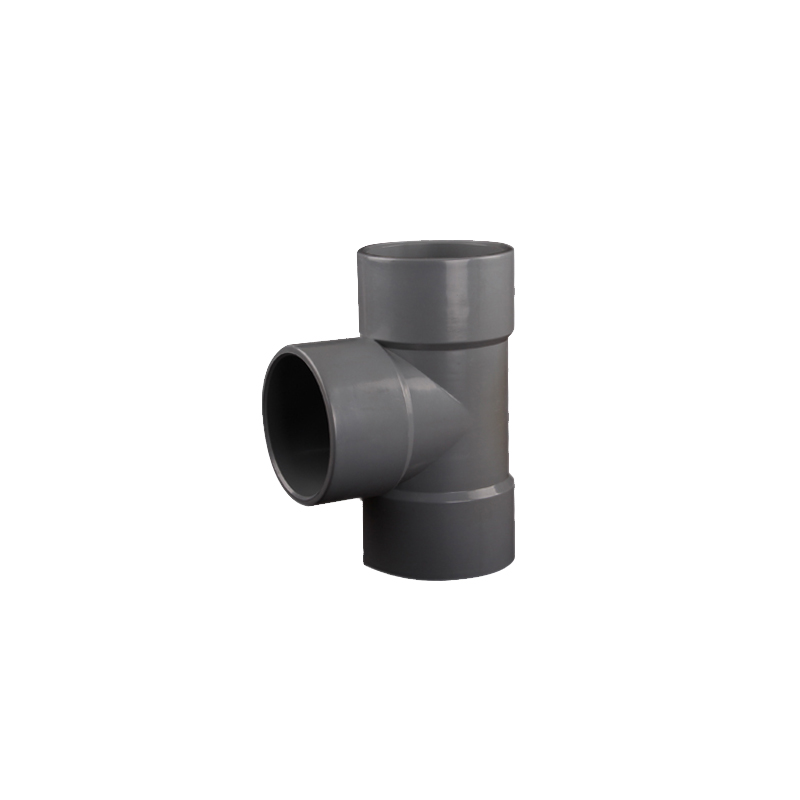

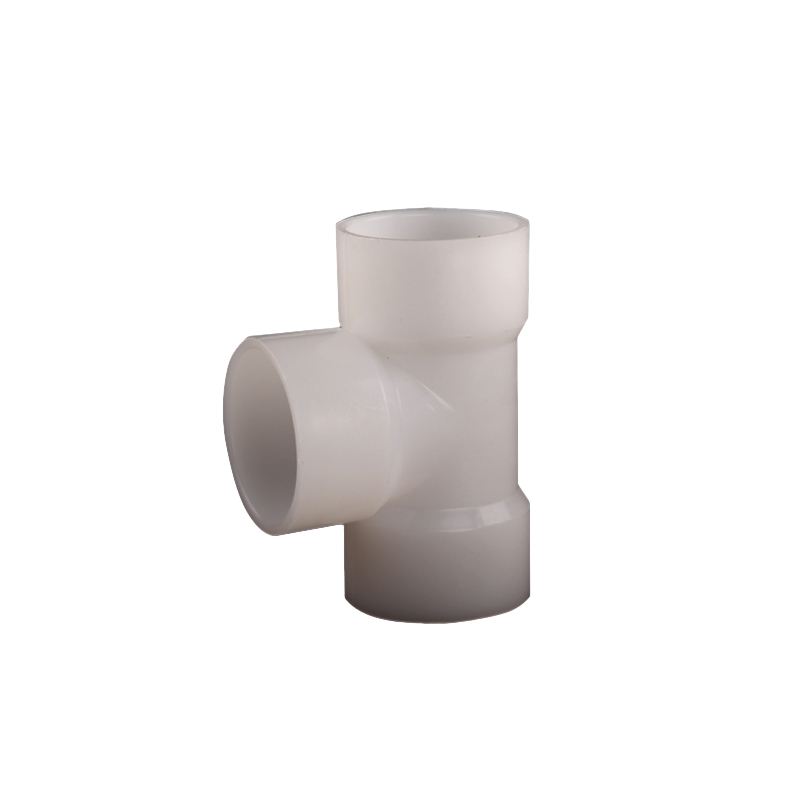

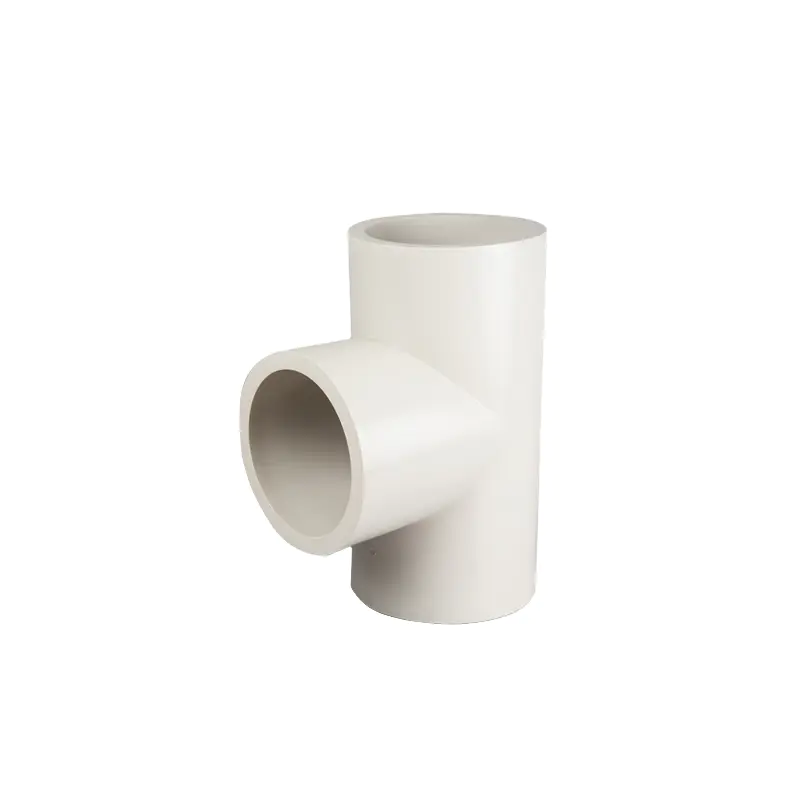

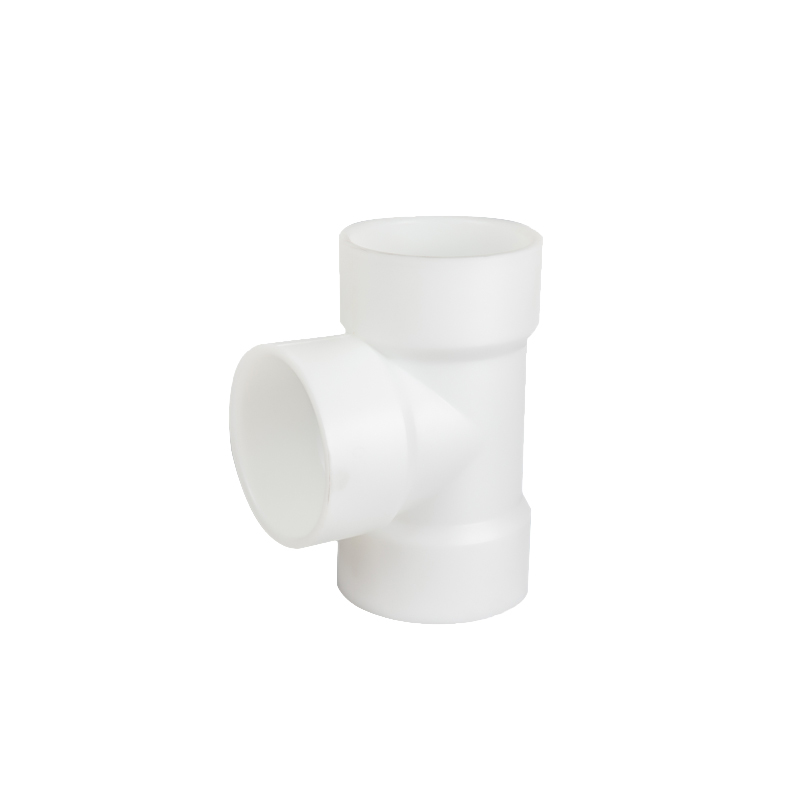

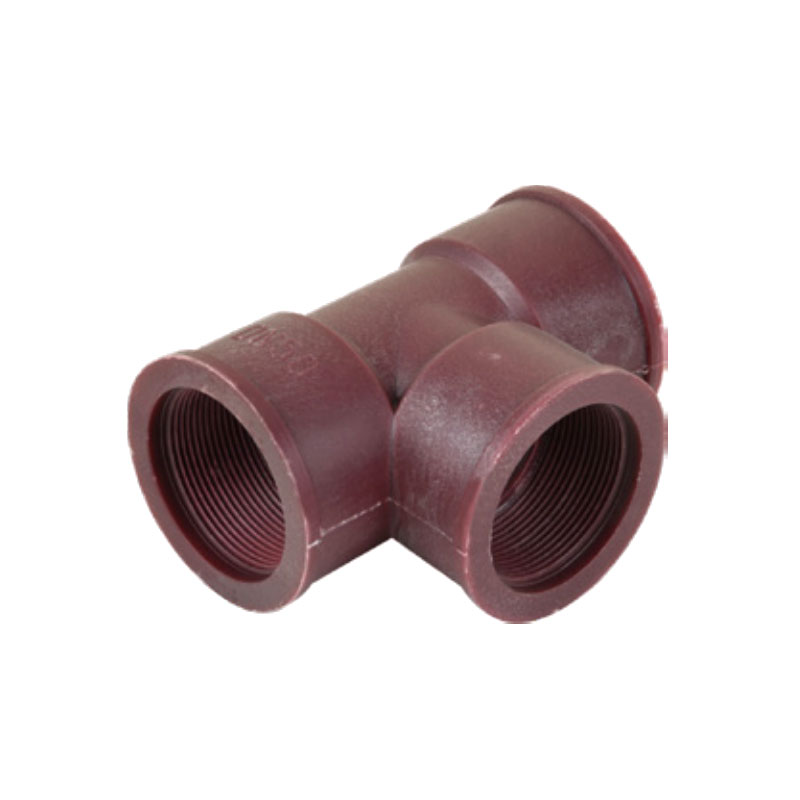

Ang mga PVC tee ay nagsisilbing pamamahagi ng tubig sa paligid ng temperatura at mga pangkalahatang manifold ng paglilipat ng kemikal, na kumakatawan sa pinakakaraniwang tinukoy na materyal para sa mga aplikasyon ng header ng paggamot sa tubig sa munisipyo at pangkalahatang industriya. Pinapalawak ng CPVC ang parehong mga prinsipyo ng disenyo sa mga sistema ng mainit na tubig, pinapanatili ang isang katulad na diskarte sa pag-install habang nakatiis sa matataas na temperatura na lalampas sa maaasahang saklaw ng serbisyo ng PVC. Ang mga PP tee, sa pangkalahatan ay pinagsama-samang fusion, suit acid, alkaline at wastewater manifold application, kung saan ang fusion joint ay nagbibigay ng tuluy-tuloy na koneksyon na angkop sa agresibong chemical dosing at transfer system. Ang mga PVDF tee ay naghahatid ng mga agresibong kemikal at high-purity na pamamahagi ng mga header na nangangailangan ng malawak na paglaban sa kemikal, na karaniwang tinutukoy sa espesyalidad na kemikal at semiconductor na katabi ng mga application ng tubig sa proseso.

Ang pagpili ng materyal sa bawat-branch na batayan, sa halip na i-default ang buong header sa alinmang materyal na ginagamit ng pangunahing run, ay maaaring naaangkop kung saan ang mga indibidwal na sangay ay nagsisilbi ng tunay na magkakaibang proseso sa ibaba ng agos na may iba't ibang pagkakalantad sa kemikal - isang header na nagsusuplay ng ilang mga tren sa paggamot, halimbawa, ay maaaring makatwirang gumamit ng PP para sa isang sangay na nagpapakain ng acid-dosing point habang ang natitira sa header at iba pang mga sangay nito ay gumagamit ng PVC na mga materyales, kung ang mga natitira sa pagitan ng header at iba pang sangay nito ay gumagamit ng mga materyales na PVC, kung ang naaangkop na mga materyales ay ginagamit sa pagitan ng mga materyales sa paglipat. isang naaangkop na adapter o transition fitting sa halip na ipagpalagay na isang direkta, hindi kumplikadong pinagsama sa pagitan ng magkakaibang mga materyales.

Ang mga prinsipyo ng flow-distribution at turbulence na inilarawan sa itaas ay patuloy na nalalapat anuman ang materyal — ang haydroliko na gawi ng isang tee ay isang function ng geometry nito at ang mga katangian ng resistensya ng downstream system, hindi ng partikular na thermoplastic kung saan ito ginawa. Gumagawa ang Ningbo Baodi Plastic Valve Co., Ltd. ng mga tee sa buong hanay ng materyal na ito, at nag-supply ng mga manifold na bahagi na sumasaklaw sa ilang materyales sa loob ng isang proyekto kung saan ang iba't ibang sangay ng parehong pangkalahatang sistema ay nagdadala ng mga likido na may iba't ibang kemikal o mga kinakailangan sa temperatura.

Mga Karaniwang Error sa Manifold na Disenyo at Pagtutukoy

Ang isang madalas na error sa disenyo ay ang pagpapalaki ng bawat sangay sa isang header nang magkapareho anuman ang aktwal na pangangailangan nito sa ibaba ng agos, sa pag-aakalang pinapasimple ng pare-parehong laki ng sangay ang pagkuha at pag-install. Bagama't pinapasimple nito ang pag-sourcing, maaari nitong iwanan ang ilang sangay na sobrang laki nang may kaugnayan sa kanilang aktwal na kinakailangan sa daloy at ang iba ay potensyal na maliit, at wala itong magagawa upang itama ang tendensya sa source-proximity flow-imbalance na inilarawan sa itaas — pare-parehong pag-size ng branch ang mga address ng component standardization, hindi hydraulic balance, at ang dalawa ay hindi dapat pagsama-samahin sa panahon ng pagsusuri ng disenyo.

Ang pangalawang karaniwang error ay ang pag-alis ng mga balbula sa pagbabalanse mula sa isang disenyo ng header sa pag-asang ang isang mahusay na disenyo, simetriko na layout ay natural na mamamahagi ng daloy nang pantay-pantay sa lahat ng sangay. Sa pagsasagawa, ang eksaktong hydraulic symmetry sa maraming sangay ay mahirap makuha sa pamamagitan ng pag-iisa ng pipe at layout, lalo na kapag ang mga salik sa totoong mundo gaya ng mga menor de edad na pagkakaiba-iba sa pag-install, magkakaibang resistensya ng kagamitan sa bawat sangay, at unti-unting fouling ay isinasaalang-alang — ang mga balbula ng pagbabalanse ay nagbibigay ng praktikal na mekanismo upang itama ang mga salik na ito pagkatapos ng katotohanan, at ang pagtanggal ng mga ito mula sa orihinal na disenyo ay kadalasang nagreresulta sa magastos na pag-aayos ng trabaho sa panahon ng maagang pamamahagi ng pag-agos o nagiging maagang operasyon.

Ang pangatlong error, partikular sa mga header na pinagsasama ang tuwid at pagbabawas ng mga tee, ay hindi nasusubaybayan ang pinagsama-samang mga pagbabago sa diameter sa pangunahing pagtakbo sa mga drawing ng proyekto, na humahantong sa pagkalito sa panahon ng pag-install tungkol sa kung aling tee ang nabibilang sa kung aling posisyon sa kahabaan ng header — partikular na may problema sa mga header na may maraming mga tap point, kung saan ang isang label o gap ng dokumentasyon ay maaaring magresulta sa maling tee na na-install kapag ang header ay na-install sa isang naibigay na posisyon, madalas na ang head ay na-install sa isang naibigay na posisyon, ang error ay madalas pressure-tested o kinomisyon.

Nakipagtulungan ang Ningbo Baodi Plastic Valve Co., Ltd. sa mga mamimili ng proyekto upang suriin ang mga manifold na layout laban sa mga karaniwang pattern ng error na ito bago ang produksyon, isang diskarte na alam ng mas malawak na karanasan ng kumpanya na nagbibigay ng parehong mga valve na ginagamit para sa pagbabalanse ng header at ang mga tee fitting mismo, na nagbibigay-daan sa isang mas kumpletong pagtingin sa kung paano nakikipag-ugnayan ang dalawang uri ng bahagi sa loob ng iisang disenyo ng distribution system.

Detalye ng Pagkuha para sa Manifold na Proyekto

Ang mga mamimili ng proyekto na nag-iipon ng mga header ng pamamahagi ay dapat na tukuyin ang pangunahing-run at mga laki ng sangay para sa bawat posisyon ng tee nang paisa-isa sa halip na ipagpalagay ang pagkakapareho sa buong header, dahil ang laki ng sangay ng header ay madalas na nag-iiba-iba sa haba nito habang ang iba't ibang sangay ay nagsisilbi sa iba't ibang mga pangangailangan sa ibaba ng agos. Ang paraan ng koneksyon at rating ng presyon/temperatura ay dapat kumpirmahin bilang pare-pareho sa natitirang bahagi ng pagtakbo, at dapat na iutos ang mga matched-batch na tee para mapanatili ang dimensional consistency sa manifold assembly, dahil ang isang header na pinagsasama-sama ang mga tee mula sa iba't ibang production batch na may kahit maliit na dimensional variation ay maaaring bumuo ng mga fit-up inconsistencies sa panahon ng prefabrication o field assembly.

Ang mga distributor na naglilingkod sa water treatment at mga contractor sa pagpoproseso ng kemikal ay karaniwang nag-iimbak ng mga straight at reducing tee sa mga kumbinasyon ng karaniwang laki, dahil ang mga kinakailangan ng sangay ay madalas na naiiba sa pangunahing laki ng linya sa mga tunay na layout ng proyekto, at ang isang distributor na hindi makapagbigay ng tamang kumbinasyon ng reducing-tee para sa isang partikular na proyekto ay maaaring pilitin ang kontratista patungo sa hindi gaanong mahusay na hiwalay na pagpupulong ng tee-and-reducer sa karagdagang gastos at oras ng pag-install.

Ang Ningbo Baodi Plastic Valve Co., Ltd. ay nagpapanatili ng ISO 9001, ISO 14001 at ISO 45001 na sertipikasyon na sumusuporta sa dimensional consistency para sa header at manifold na mga proyekto, at ini-export ang piping fitting range nito, kabilang ang mga tee sa buong spectrum ng materyal at laki na inilarawan sa itaas, sa mga kliyenteng distributor at project-contractor sa higit sa 60 na bansa.
