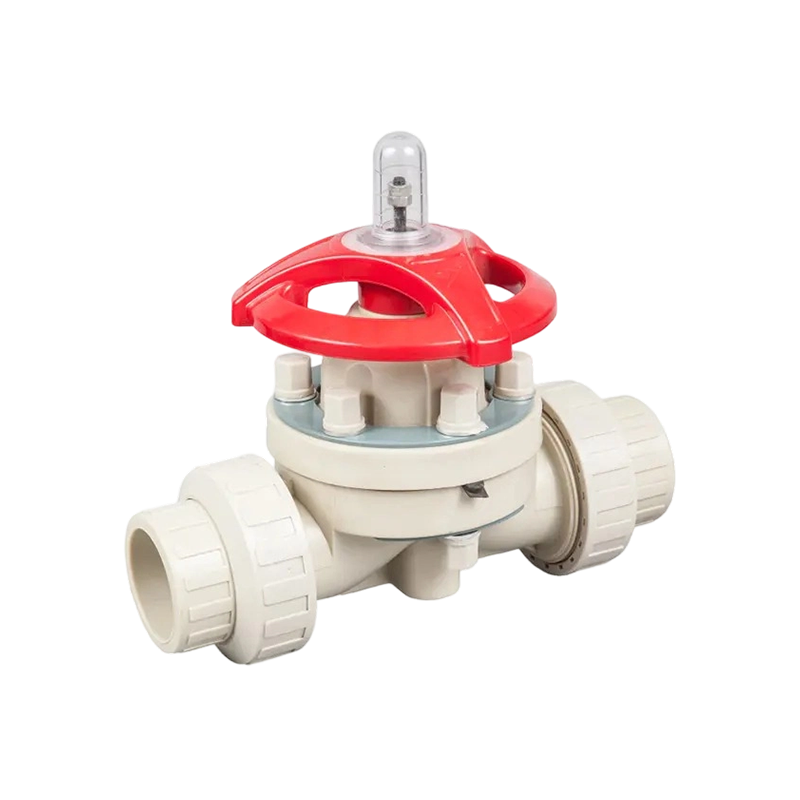

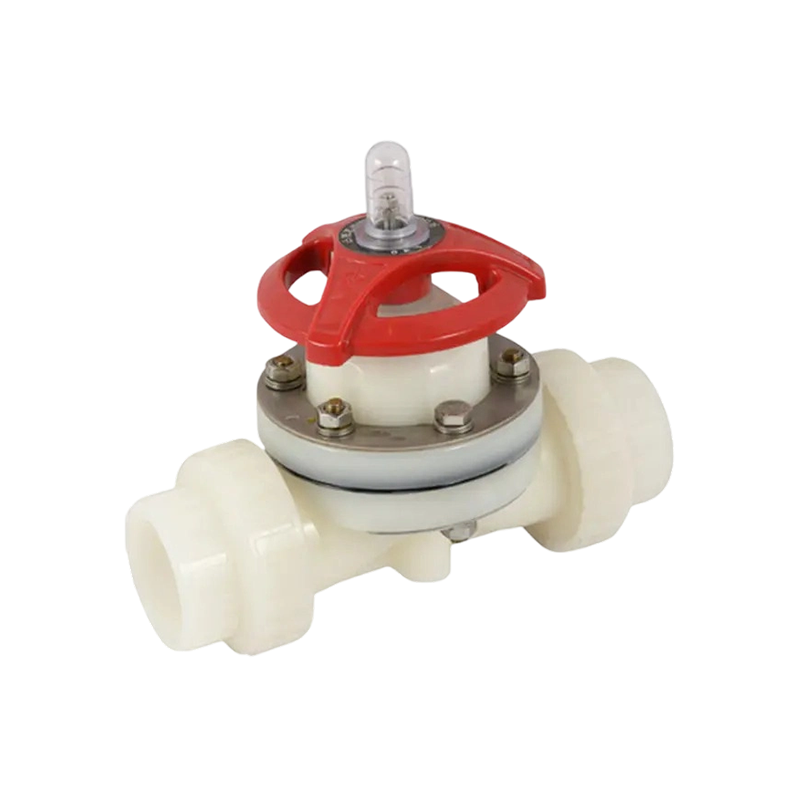

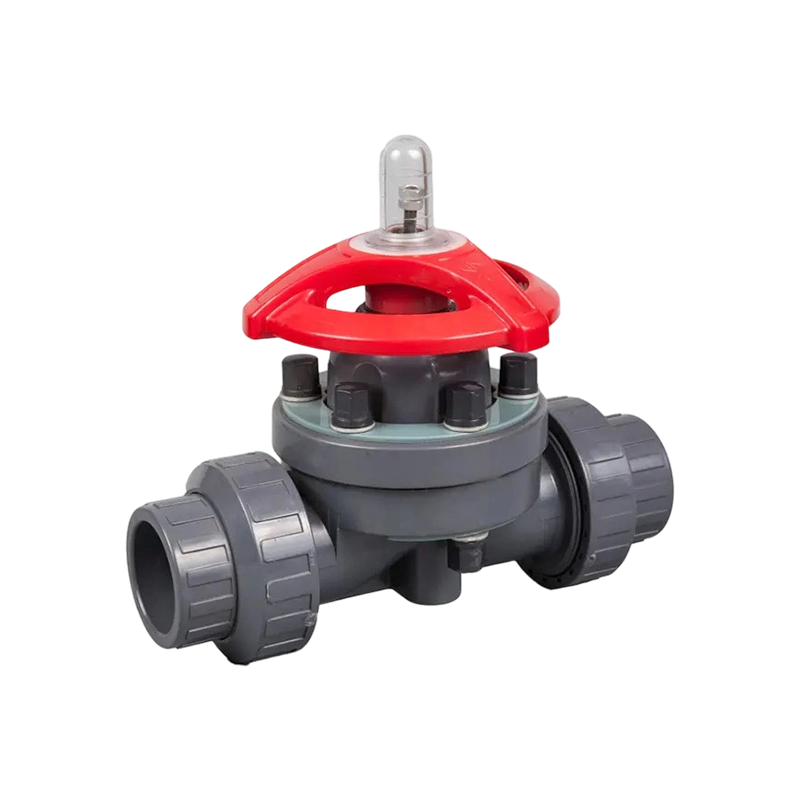

Ang mga true union diaphragm valve ay pareho ang pagganap ng sealing gaya ng mga standard na flanged diaphragm valves habang nagdaragdag ng naaalis na koneksyon sa magkabilang dulo ng valve body, na nagpapahintulot sa valve na maalis sa pipeline para sa inspeksyon, paglilinis, o pagpapalit nang hindi nakakagambala sa nakapalibot na sistema ng piping.
Mga pangunahing katangian:
• Ang pagganap ng sealing ay tumutugma sa mga flanged diaphragm valve, na sinusuportahan ng parehong diaphragm at disenyo ng upuan na ginamit sa buong linya ng diaphragm valve.
• Ang malaking kapasidad ng daloy sa pamamagitan ng valve body ay sumusuporta sa mga linya ng proseso kung saan ang pagliit ng pagbaba ng presyon ay mahalaga.
• Ang mga Union nuts sa magkabilang dulo ay nagbibigay-daan sa mabilis na pagdiskonekta mula sa pipeline, pagpapasimple ng pagpapanatili, pagpapalit ng balbula, at muling pagsasaayos ng system nang hindi pinuputol o muling hinang ang tubo.
• Binabawasan ng compact na disenyo ng katawan ang kabuuang haba ng pag-install kumpara sa mga alternatibong flanged, na kapaki-pakinabang sa skid na limitado sa espasyo at mga layout ng kagamitan.
Ang karanasan sa field sa maraming installation ay nagpapakita na ang mga union-style na koneksyon ay pinakaangkop sa mas maliliit na laki ng linya. Ang mga error sa pag-install sa factory piping ay maaaring maglagay ng hindi pantay na stress sa mga union nuts, na humahantong sa pagtagas o pagkasira ng nut sa paglipas ng panahon. Para sa kadahilanang ito, ang istilo ng balbula na ito ay inirerekomenda para sa mga sukat na hanggang DN50, na may mga flanged diaphragm valve na inirerekomenda para sa mas malalaking nominal na diameter kung saan ang stress ng koneksyon at mekanikal na pagkarga ay mas malaki.
Kasama sa mga karaniwang aplikasyon ang mga skid ng kagamitan, mga sampling point, mga linya ng proseso ng laboratoryo at pilot-scale, at mga pag-install kung saan kailangang tanggalin ang mga balbula nang pana-panahon para sa paglilinis o inspeksyon. Ang compact footprint nito at naaalis na disenyo ay ginagawa itong praktikal na pagpipilian para sa mga OEM equipment builder at process skid fabricators na nagtatrabaho sa loob ng masikip na espasyo at mga limitasyon sa badyet, habang naghahatid pa rin ng parehong corrosion resistance at tumpak na kontrol sa daloy na makikita sa buong hanay ng diaphragm valve.
