Manu-manong Diaphragm Valve

Bahay / Mga produkto / Manu-manong Balbula / Manu-manong Diaphragm Valve / Flanged Diaphragm Valve

NAKARAAN：True Union Diaphragm Valves SUSUNOD：Walang susunod na artikulo

Mga Bahagi at Materyales
Mga Sukat at Detalye
Paglalarawan
Mga Pagpipilian
FAQ
Makipag-ugnayan sa Amin

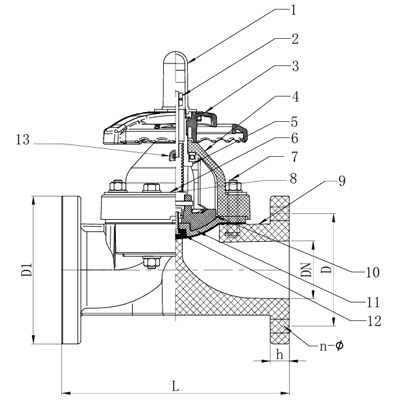

HINDI.	Mga bahagi	Mga materyales
1	Gauge Cover	PC
2	Stud Nut	bakal, hindi kinakalawang na asero
3	Gulong ng Kamay	ABS, PPG
4	Bonnet	PPG，FRPP,PPH,UPVC,CPVC,PVDF
5	manggas	Cast iron na may nickel plating, tansong haluang metal
6	Lupon	Plastic-coated steel，hindi kinakalawang na asero
7	Stud Bolt at Nut	bakal, hindi kinakalawang na asero
8	stem	bakal, hindi kinakalawang na asero，copper alloy
9	Katawan	FRPP，PPH，UPVC，CPVC，PVDF
10	Compressor	PVDF，CPVC，PVDF，CPVC，cast iron
11	unan	EPDM,FPM
12	Dayapragm	EPDM,FPM，PVDF，FEP，PFA，PTFE
13	Grasa ang utong	DN80，80-250ginamit lang，tansong haluang metal，hindi kinakalawang na asero

Cv reference na halaga
100% buong bukas

DN			Halaga ng CV

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Temperatura%Pressure chart

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20 ℃	60 ℃	90 ℃	20 ℃	60 ℃	85 ℃	20 ℃	50 ℃	20 ℃	60 ℃	85 ℃	20 ℃	60 ℃	90 ℃	120 ℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Talahanayan ng Mga Dimensyon

DN	D1（mm）			D（mm）			L(mm）)				h（mm）	n			φ（mm）

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

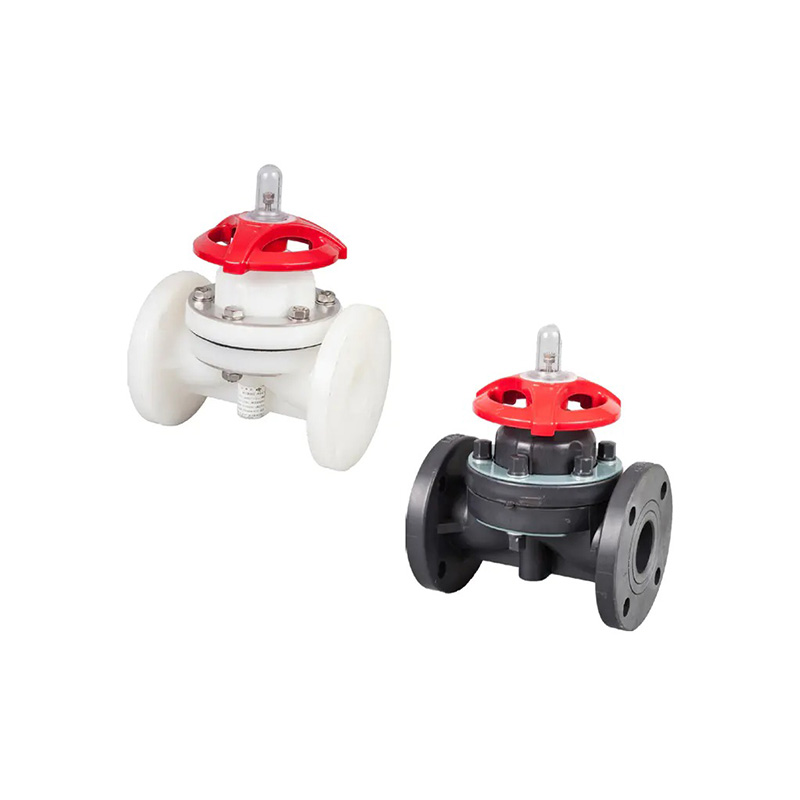

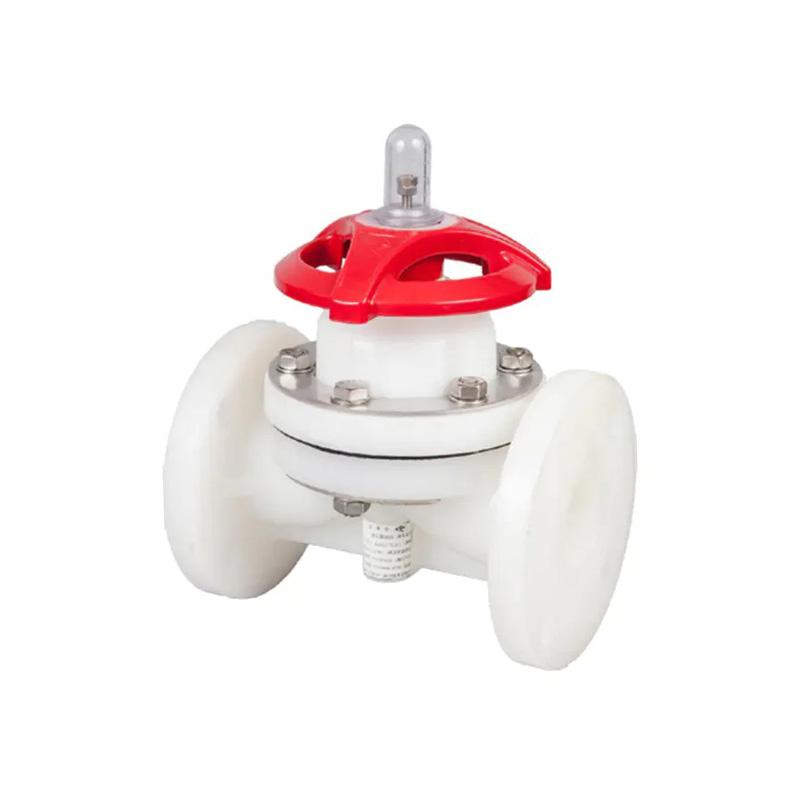

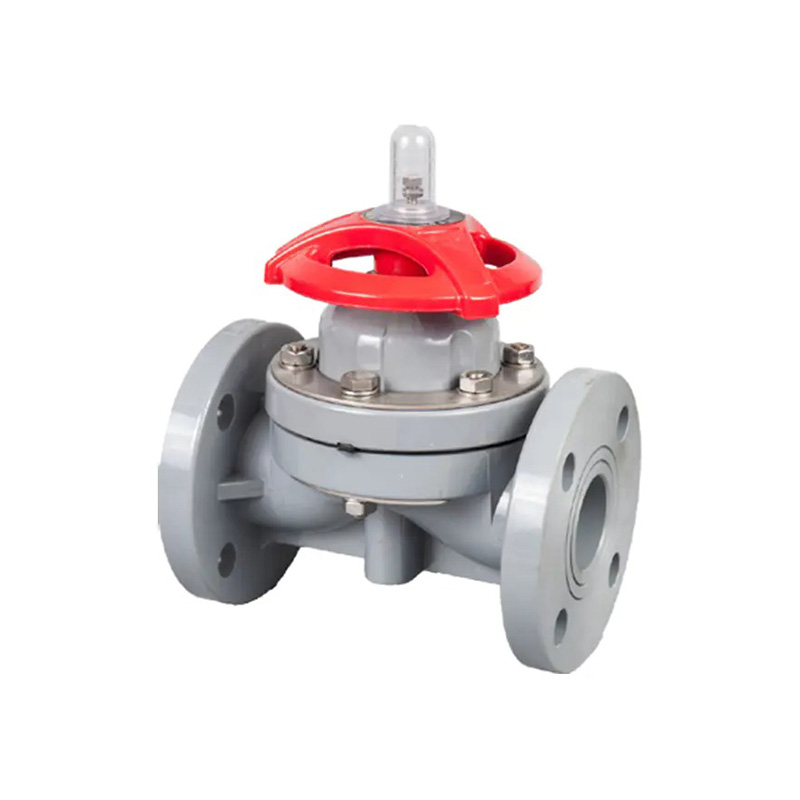

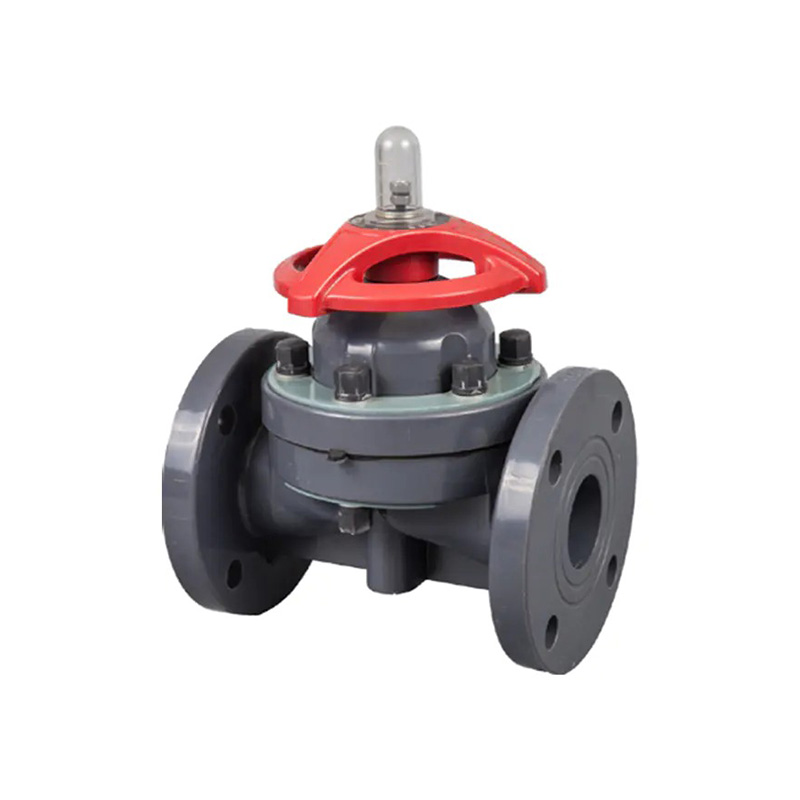

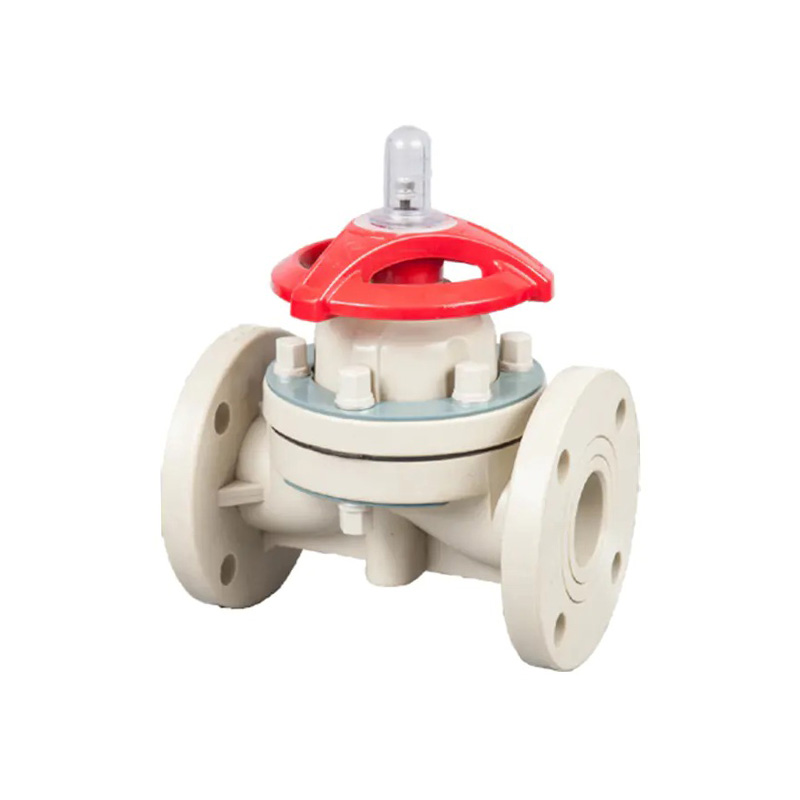

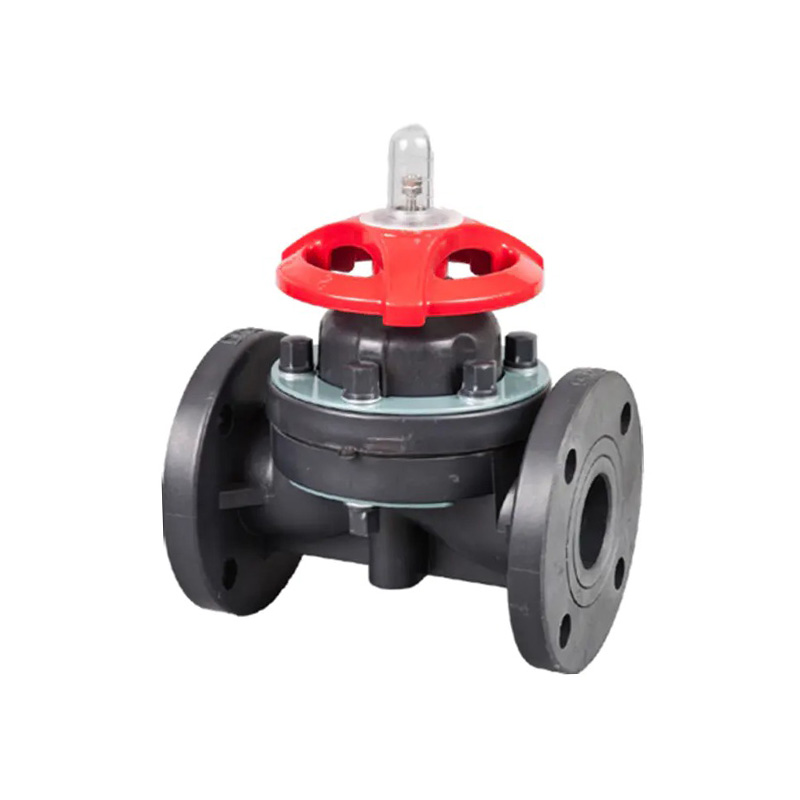

Ang mga flanged diaphragm valve ay precision-engineered na flow control valve na idinisenyo para sa corrosive, ultrapure, at critical fluid handling applications sa pagpoproseso ng kemikal, pagmamanupaktura ng semiconductor, water treatment, at pharmaceutical na industriya. Itinayo sa karanasan sa pagmamanupaktura na itinayo noong 1979, nang ang unang plastic diaphragm valve ay ginawa at na-certify ng Ministry of Chemical Industry noong 1983, ang serye ng balbula na ito ay pinagsasama ang mga dekada ng engineering refinement sa modernong teknolohiya ng sealing.

Mga pangunahing tampok:
• Ang mga de-kalidad na materyales sa diaphragm at cushion ay naghahatid ng mababang compressive strain, na tinitiyak ang maaasahang pangmatagalang pagganap ng sealing sa ilalim ng paulit-ulit na pagbibisikleta.
• Ang isang na-optimize na disenyo ng pamamahagi ng presyon sa buong katawan ng balbula ay binabawasan ang pagsasara ng torque na kinakailangan para sa operasyon, na ginagawang mas madaling kumilos ang balbula at binabawasan ang pagkasira sa pagpupulong ng stem at bonnet.
• Ang mahigpit na kontrol sa mga pagpapaubaya sa pagmamanupaktura at pagpupulong ay gumagawa ng matatag, tumpak na regulasyon ng daloy, na may pare-parehong pagganap sa buong hanay ng mga laki ng balbula.
• Pinipigilan ng isang weir-style, dead-angle-free flow path ang medium accumulation at cross-contamination, kritikal para sa high-purity at hygienic na mga linya ng proseso.
• Ang mahusay na resistensya sa kaagnasan sa mga basang bahagi ay nagpoprotekta laban sa mga agresibong acid, alkali, at kemikal na media.
• Ang ibig sabihin ng walang packing gland ay walang suot na pag-iimpake, walang mga daanan ng pagtagas na nauugnay sa pag-iimpake, at pinababang mga kinakailangan sa pagpapanatili sa tagal ng serbisyo ng balbula.

Magagamit sa mga istilo ng flanged na koneksyon para sa direktang bolt-up sa mga karaniwang pipeline flanges, ang balbula na ito ay nababagay sa mga pangunahing linya ng proseso, mga header ng pamamahagi, at mga application kung saan mas gusto ang isang nakapirming, hindi naaalis na koneksyon para sa pangmatagalang integridad ng system. Ang mga materyales sa katawan, mga compound ng diaphragm, at mga rating ng presyon ay maaaring i-configure upang tumugma sa mga partikular na kemikal na compatibility at mga kinakailangan sa temperatura ng pagpapatakbo.

Kasama sa mga karaniwang application ang mga chemical dosing system, wastewater treatment plant, ultrapure water distribution, semiconductor wet processing, at pharmaceutical fluid transfer lines. Ang non-lubricated, diaphragm-based na mekanismo ng shutoff ay nag-aalis ng panganib ng paninira o pag-agaw na karaniwan sa mga ball at plug valves, na ginagawa itong mapagkakatiwalaang pagpipilian para sa paghihiwalay at pag-throttling na mga tungkulin sa corrosive o particulate-laden na media.
