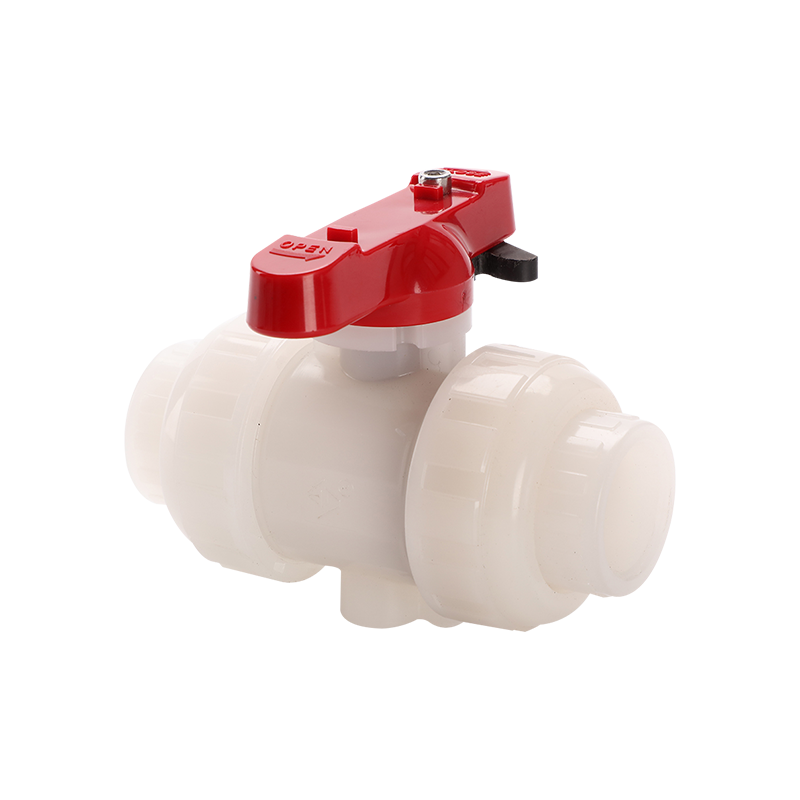

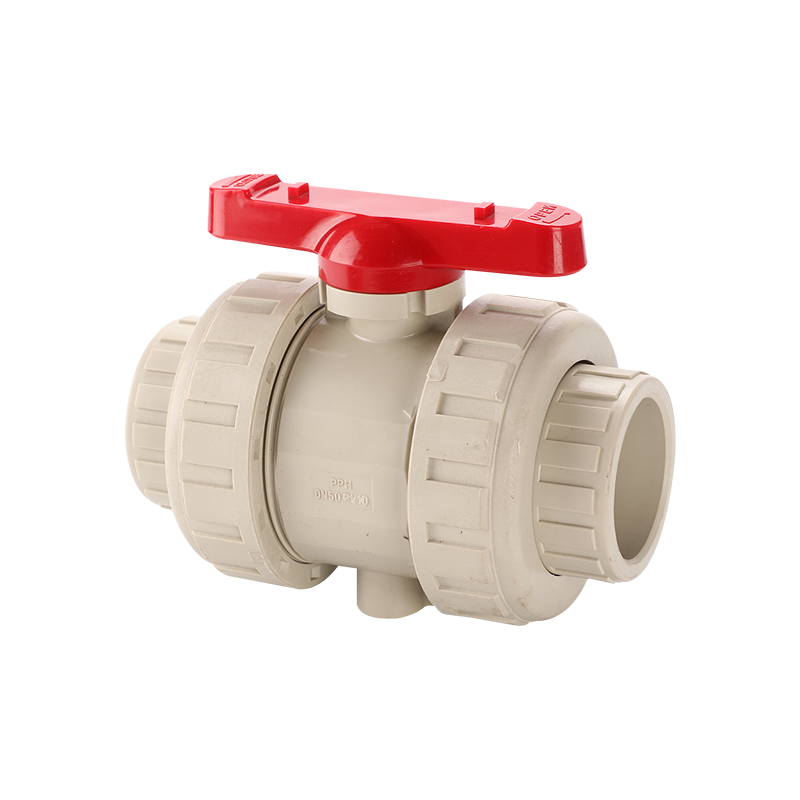

Pasadya Tunay na Union Ball Valve Mga Tagatustos, OEM/ODM Pabrika

Full bore, mas makapal na kapal ng pader, Presyon na na-rate hanggang PN16(UPVC,CPVC,PVDF)
Locking Device(Option), Ang handle lock ay maaaring gawin sa pamamagitan ng full-open(close).
DN15-50 para sa buong serbisyo ng vacuum.
Ang haba ng balbula ay lumampas sa mga kinakailangan sa disenyo ng HG-xx. Ang haba ng balbula ay lumampas sa mga kinakailangan sa disenyo ng HG-xx. Ang mas makapal na spoolallws at makapal na bola ay mas makapalPTFEseal, mas malakas na innerplug at sinulid.
ay madaling ma-convert mula sa manual patungo sa awtomatiko nang hindi pinapalitan ang katawan.
Ang bagong bottom stand na may insert hole ay nagbibigay-daan sa balbula na ma-secure sa bench o panel sa pamamagitan lamang ng pagpasok ng metallic insert.
Ang pag-alis ng hawakan at paglalagay ng mga nakataas na lug sa carrier ay nagbibigay-daan sa madaling pag-disassembly ng balbula.
Ipinapakita ng mga kasalukuyang kaso na dahil sa mga salik tulad ng mga error sa pag-install sa mga factory pipe, madaling maging sanhi ng sobrang stress at pagtagas ng nut ng unyon o kahit na masira. Samakatuwid, hindi inirerekomenda na gumamit ng balbula na may istraktura ng koneksyon ng unyon sa itaas ng DN50.

Hindi.

Mga bahagi

Mga materyales

Mga kasukasuan

PPH，UPVC，CPVC，PVDF，FRPP，PE

Union nut

PPH，UPVC，CPVC，PVDF，FRPP

Katawan

PPH，UPVC，CPVC，PVDF，FRPP

Seal ng upuan

EPDM/FPM/FFKM PTFE

bola

PPH，UPVC，CPVC，PVDF，FRPP

Sa loob ng plug

PPH，UPVC，CPVC，PVDF，FRPP

stem

PPH，UPVC，CPVC，PVDF，FRPP

Panghawakan

ABS, PPG

stem O-ring

EPDM，FPM，FFKM

O-ring

EPDM，FPM，FFKM

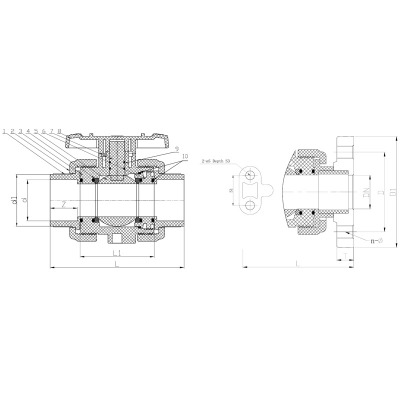

Talahanayan ng mga sukat（mm）

HG/DIN

DN	L1	dulo ng socket					Butt-welded na dulo
		UPVC,CPVC			PPH,PVDF（welded）		PE,PPH
		d	Z	L #	d	L #	d1	d	L
									Maikli	Mahaba
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	фs	s3	dulo ng thread		Flanged dulo
				d	L (#)	D	n	ф	L
									UPVC,CPVC		PPH,PVDF
				HG/DIN					BAODI	DIN	BAODI	DIN
15	19	7.3/M8*M5	11	Rc1/2	108	65	4	14	140	130	136	130
20	19	7.3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7.3/M8*M5	11	Rc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Rc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Rc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

DN	L1	s1	фs	s3	dulo ng socket
					UPVC,CPVC				PPH,PVDF（welded）
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7.3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7.3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7.3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	dulo ng thread			Flanged dulo
	d		L (#)	D		n		ф		L
										UPVC,CPVC	PPH,PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	BAODI	BAODI
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

Pinagsasama ng mga true union ball valve ang isang full-bore flow path na may naaalis na koneksyon ng unyon sa magkabilang dulo, na nagbibigay sa mga halaman ng balbula na naghahatid ng malakas na pressure performance habang nananatiling madaling serbisyo o alisin mula sa linya.

Mga pangunahing tampok:
• Ang full bore na disenyo na may mas makapal na kapal ng pader ay sumusuporta sa mga rating ng presyon hanggang PN16 sa UPVC, CPVC, at PVDF na mga materyales.
• Ang isang opsyonal na locking device ay nagse-secure ng handle sa ganap na bukas o ganap na saradong posisyon para sa kaligtasan sa pagpapatakbo at mga pamamaraan ng lockout.
• Ang mga Laki na DN15-50 ay na-rate para sa buong serbisyo ng vacuum, na nagpapalawak ng pagiging angkop sa mga application na may negatibong presyon.
• Ang haba ng katawan ay lumampas sa HG-standard na mga kinakailangan sa disenyo, na nagbibigay-daan sa mas makapal na bola, mas makapal na PTFE seal, at mas matibay na panloob na plug at sinulid para sa higit na pangmatagalang tibay.
• Ang balbula ay maaaring i-convert mula sa manu-mano sa awtomatikong (pneumatic o electric) actuation nang hindi pinapalitan ang katawan, pinoprotektahan ang paunang puhunan sa pag-install habang nagbabago ang mga pangangailangan ng automation.
• Ang ilalim na stand na may butas sa pagpasok ay nagbibigay-daan sa balbula na ma-secure sa isang bangko o panel gamit lamang ang isang metal na insert, nang walang karagdagang bracketry.
• Ang pag-alis ng hawakan at paglalagay ng mga nakataas na lug sa carrier ay nagbibigay-daan sa mabilis, liwanag ng tool na pagkakalas para sa pagpapanatili.

Ipinapakita ng karanasan sa field na ang mga error sa pag-install sa factory piping ay maaaring magdulot ng hindi pantay na stress sa mga union nuts, na humahantong sa pagtagas o pagkasira ng nut sa paglipas ng panahon sa mas malalaking sukat. Para sa kadahilanang ito, ang istilo ng koneksyon ng unyon ay inirerekomenda para sa paggamit ng hanggang sa DN50, na may mas malalaking diameter na mas mahusay na inihahatid ng mga disenyo ng flanged ball valve.

Kasama sa mga karaniwang application ang mga process skid, water treatment system, vacuum lines, at installation na maaaring awtomatiko sa ibang pagkakataon, na ginagawang flexible na pagpipilian ang balbula na ito para sa mga inhinyero na gustong mag-upgrade ng mga paraan ng actuation nang hindi muling idinisenyo ang piping.

Locking Handle
Limit Switch – Ball Valve
Mga Extension ng Stem – Ball Valve
Vented Ball – Ball Valve

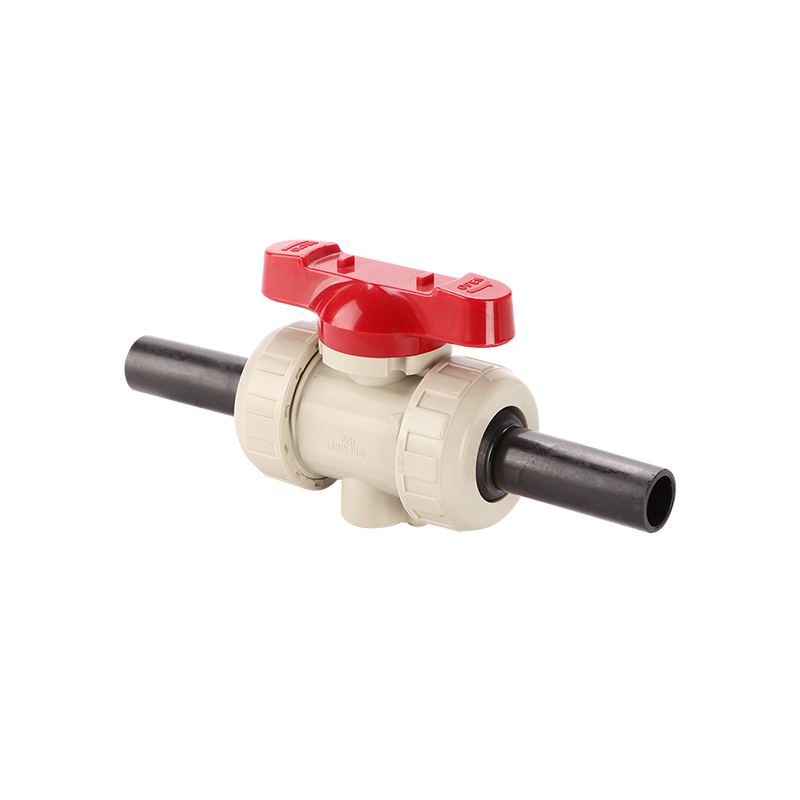

Katapusan ng HDPE
Conductive Polypropylene Material

T: Anong mga sertipikasyon at warranty ang inaalok mo?

Na-certify na may lisensyang ISO 9001, ISO 14001, ISO 45001 at China TS. 100% nasubok ang presyon bago ipadala, nakakatugon sa pamantayan ng pagtagas ng ISO 5208 Grade A. Warranty: 12 buwan mula sa petsa ng pagpapadala.

T: Tumatanggap ka ba ng mga order ng OEM? Ano ang MOQ?

Oo. Available ang customization para sa body material, seal, kulay, logo at packaging. Ang MOQ para sa mga karaniwang produkto ay karaniwang 10-50 piraso; maligayang pagdating ang mga maliliit na order sa pagsubok. Lead time: 15-30 araw.

T: Anong media ang angkop para sa mga plastik na balbula ng Baodi?

Depende sa materyal: UPVC para sa tubig at mild acids/alkalis (0-60 ℃); CPVC para sa mga mainit na acid at chlor-alkali (0-93 ℃); PVDF para sa mga malakas na acid, high-purity na kemikal at solvents (-20-120 ℃). Available ang libreng payo sa pagpili.
