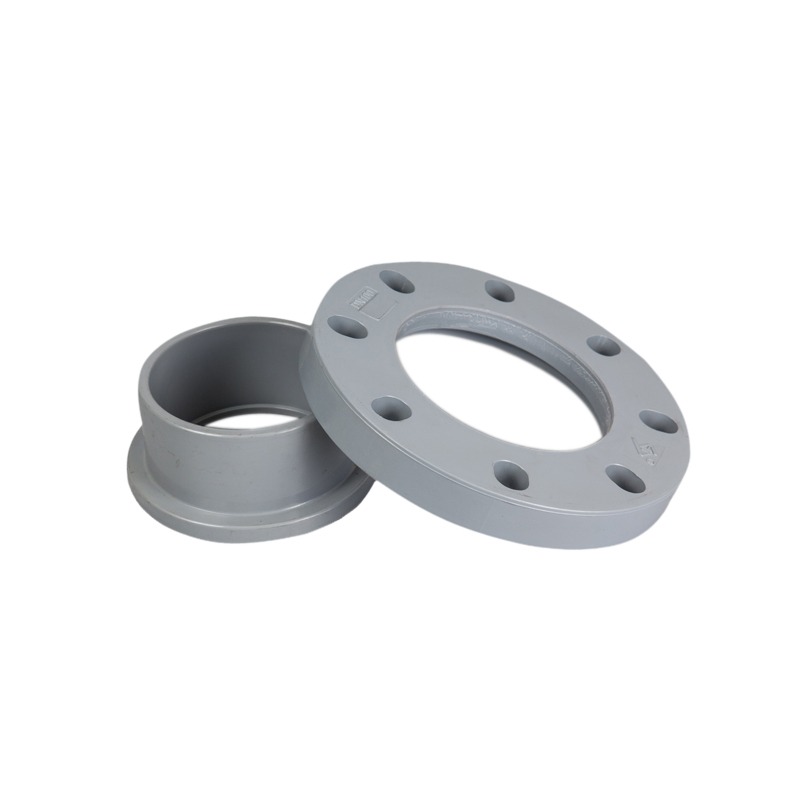

CPVC VAN STONE FLANGE

Gumagamit ang CPVC van stone flanges ng loose-flange (van stone) na disenyo, na nagpapahintulot sa flange ring na iikot nang hiwalay sa stub end na hinangin o pinagdikit sa pipe, na nagpapasimple sa bolt-hole alignment sa panahon ng pag-install ng CPVC piping system.

Mga pangunahing pagtutukoy:
• Ginawa sa mga pamantayan ng DIN at GB, na may flange face compatibility sa ANSI 150#, DIN PN10, JIS 10K, at mga pamantayan ng ISO para sa cross-standard na flexibility ng pag-install.
• Ang isang maluwag (van stone) flange ring na disenyo ay nagbibigay-daan sa mga butas ng bolt na paikutin sa pagkakahanay sa mating flange pagkatapos na ang dulo ng stub ay naayos sa pipe, na inaalis ang pangangailangan na tumpak na i-orient ang tubo sa panahon ng pagsasanib o pagbubuklod.
• Ang mga opsyon sa koneksyon ng socket at fusion ay secure na nakakabit sa stub end sa CPVC pipe, na tumutugma sa mataas na temperatura rating CPVC ang napili.
• Ang pagsipsip ng tubig na mas mababa sa 0.01% at ang porsyento ng contraction na mas mababa sa 0.4% ay sumusuporta sa pangmatagalang dimensional na katatagan sa ilalim ng matagal na serbisyo.
• Ang tensile strength na 41-50 MPa ay naghahatid ng mekanikal na lakas na kinakailangan para sa mga bolted na koneksyon sa ilalim ng karaniwang mga rating ng presyon ng flange.
• Available sa kabuuan ng DN15 hanggang DN300, na may flat face sealing surface na may rating na PN10.

Ang umiikot na flange ring ay isang partikular na kalamangan sa pag-install sa mas mahabang pipe run o kung saan ang stub end orientation ay mahirap kontrolin nang tumpak sa panahon ng fusion welding, dahil ang bolt-hole alignment ay maaaring itama pagkatapos gawin ang joint kaysa sa nangangailangan ng perpektong alignment muna.

Kasama sa mga karaniwang aplikasyon ang proseso ng CPVC at mga sistema ng mainit na tubig na mga piping kung saan ang kadalian ng pagkakahanay ng bolt-hole sa panahon ng pag-install ay nakakabawas ng mga error sa field labor at pag-install.
