Pagpapanatili at kontrol sa panganib ng mga static na manual valve sa mga sistemang pang-industriya

Ano ang mga karaniwang uri ng manual valves?

Mga manu-manong balbula ay ang pinakakaraniwang uri ng mga balbula sa mga sistema ng pagkontrol ng likido sa industriya at malawakang ginagamit sa petrolyo, kemikal, kuryente, metalurhiya, paggamot sa tubig, paggawa ng papel, parmasyutiko, pagkain at iba pang mga industriya. Ang mga manual valve ay gumagamit ng mga manual operating handle, handwheels, sprocket at iba pang mekanikal na device upang buksan at isara o ayusin ang daloy ng media. Mayroon itong simpleng istraktura, madaling gamitin, matipid at maaasahan, at isang kailangang-kailangan na bahagi sa mga sistema ng pipeline ng industriya. Ayon sa iba't ibang mga anyo ng istruktura, mga prinsipyo ng pagtatrabaho at mga naaangkop na okasyon, ang mga manu-manong balbula ay maaaring nahahati sa mga sumusunod na karaniwang uri:
Manu-manong balbula ng gate
Napagtatanto ng manual gate valve ang on-off na kontrol ng fluid sa pamamagitan ng paggalaw ng hugis-wedge o parallel na gate pataas at pababa. Malaki ang contact area sa pagitan ng gate at ng valve seat sa panahon ng pagbubukas at pagsasara, na angkop para sa ganap na pagbubukas o ganap na pagsasara na mga okasyon, ngunit hindi angkop para sa madalas na pagbubukas at pagsasara o throttling. Ang manu-manong gate valve ay may mga pakinabang ng mababang fluid resistance, mahusay na pagganap ng sealing, simpleng istraktura at mahabang buhay ng serbisyo. Ito ay malawakang ginagamit sa mga pipeline ng langis, paggamot ng tubig, mga sistema ng istasyon ng kuryente at iba pang mga kondisyon sa pagtatrabaho na may mataas na mga kinakailangan sa sealing.
Manu-manong balbula ng bola
Ginagamit ng manual ball valve ang bola para paikutin ang 90° sa paligid ng valve axis para kontrolin ang daloy ng medium. Mabilis na bumukas at nagsasara ang ball valve, may maliit na operating torque, at may mahusay na pagganap ng sealing. Ito ay partikular na angkop para sa mga system na nangangailangan ng mabilis na pagbubukas at pagsasara at madalas na operasyon. Ito ay angkop para sa malinis na likido, gas at kinakaing unti-unti na media. Ito ay malawakang ginagamit sa petrochemical, natural gas, pharmaceutical, papermaking at iba pang industriya. Ang compact na istraktura nito ay partikular na angkop para sa pag-install sa mga limitadong espasyo.
Manu-manong stop valve
Inaayos ng manual stop valve ang flow rate sa pamamagitan ng paggalaw ng valve disc sa patayong direksyon sa gitnang linya ng valve seat. Kung ikukumpara sa gate valve, ang stop valve ay may mas mahusay na adjustment performance, ngunit ang fluid resistance ay medyo malaki. Ang stop valve ay angkop para sa mga okasyon kung saan kinakailangan ang tumpak na kontrol ng daloy o presyon, tulad ng mga kagamitan sa boiler, steam system, kemikal na proseso, atbp. Ang stop valve ay may simpleng istraktura at madaling mapanatili, at kadalasang ginagamit sa maliliit at katamtamang laki ng mga pipeline.
Manu-manong butterfly valve
Ang manu-manong butterfly valve ay gumagamit ng disc-shaped valve plate upang paikutin sa paligid ng valve axis upang buksan at isara ang medium channel. Mayroon itong compact na istraktura, magaan ang timbang at mababang gastos, at partikular na angkop para sa kontrol ng malalaking diameter na mga balbula. Ito ay karaniwang ginagamit sa paggamot ng tubig, mga air conditioning system, mga pipeline ng proteksyon sa sunog, mga industriya ng pagkain at inumin. Bagama't ang pagganap ng sealing ay hindi kasing ganda ng mga ball valve at gate valve, mayroon itong malinaw na mga pakinabang sa espasyo at mga okasyong sensitibo sa timbang. Ang mga pinahusay na produkto tulad ng mga bidirectional seal at sira-sira na butterfly valve ay maaaring epektibong mapataas ang saklaw ng paggamit nito.
Manu-manong balbula ng plug
Ang pagbubukas at pagsasara ng mga bahagi ng manual plug valve ay conical o cylindrical plugs, na binubuksan at isinara sa pamamagitan ng pag-ikot. Ang daloy ng channel nito ay karaniwang straight-through na may mababang fluid resistance. Ang istraktura ay simple at angkop para sa madalas na pagbubukas at pagsasara. Ito ay malawakang ginagamit sa pagsasamantala sa larangan ng langis, paghahatid ng gas, mga network ng tubo sa lunsod at iba pang larangan. Dahil ang mga plug valve ay madaling masuot, ang mga modernong plug valve ay kadalasang gumagamit ng lubrication o soft sealing structures upang mapabuti ang buhay ng serbisyo at pagganap ng sealing.

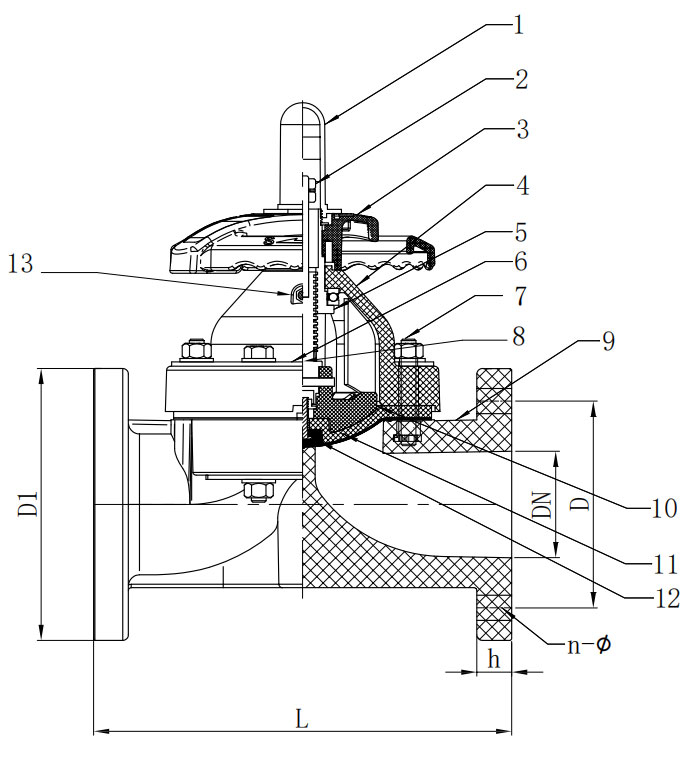

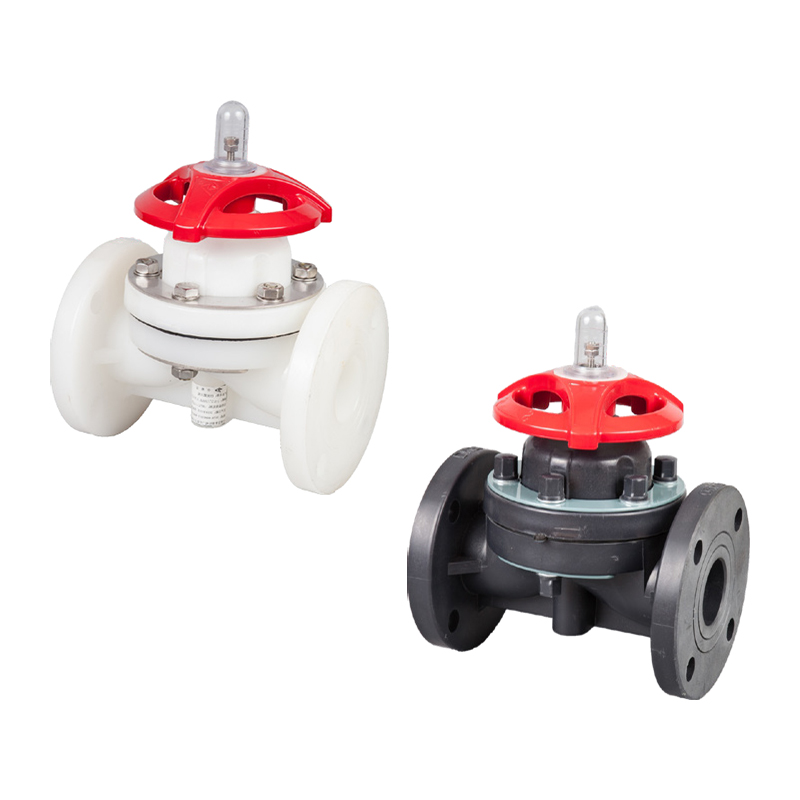

Manu-manong diaphragm valve
Ang manu-manong diaphragm valve gumagamit ng nababaluktot na diaphragm bilang pambungad at pagsasara na bahagi, na angkop para sa pagkontrol sa mga sistema ng pipeline na naglalaman ng mga solidong particle, corrosive media o malapot na likido. Ang pinakamalaking bentahe nito ay walang bahagi ng metal na nakikipag-ugnayan sa daluyan, pag-iwas sa mga problema sa kaagnasan at polusyon. Ito ay angkop para sa mataas na malinis na daloy ng proseso tulad ng mga parmasyutiko, pagkain, at biochemical, at malawakang ginagamit sa mga CIP/SIP system. Dahil sa espesyal na istraktura nito, ito ay maginhawa upang ayusin at palitan ang dayapragm.

Manu-manong balbula ng karayom
Ang needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
Manu-manong check valve
Bagama't karaniwang awtomatikong gumagana ang mga check valve, ang ilang mga system ay gumagamit ng mga check valve na may mga manu-manong function. Ginagamit upang maiwasan ang katamtamang backflow at payagan ang manu-manong interbensyon sa ilalim ng mga espesyal na pangyayari. Karaniwang ginagamit sa mga okasyong may mataas na kaligtasan tulad ng mga high-pressure boiler, pumping station, mga tangke ng imbakan ng kemikal, atbp.

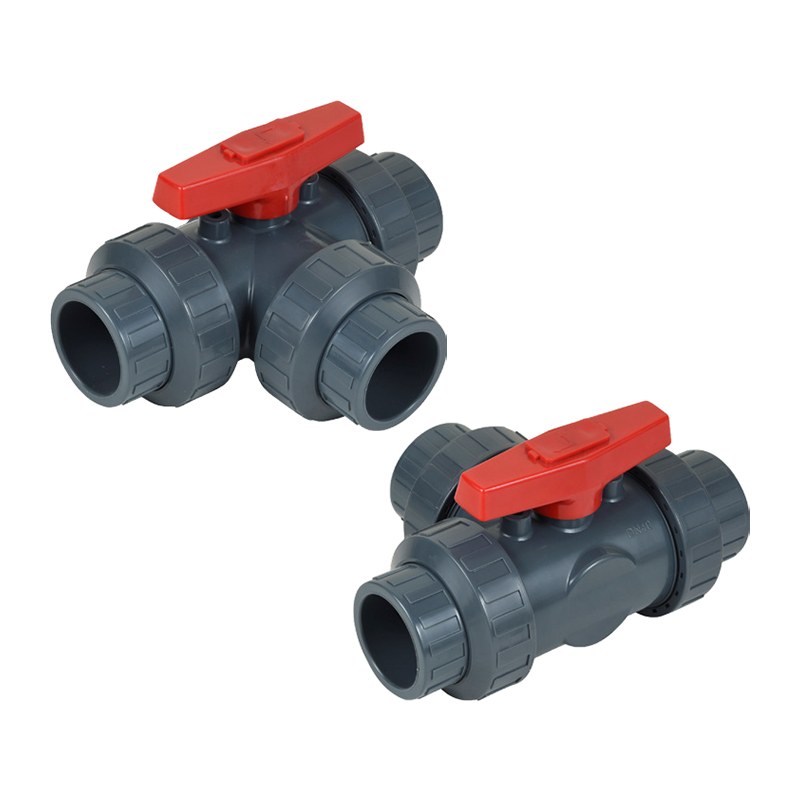

Manu-manong three-way valve
Ang mga three-way na manual valve ay maaaring nahahati sa mga istrukturang "T-type" at "L-type", na angkop para sa pagbabago ng direksyon ng likido o pagsasakatuparan ng multi-channel switching. Ito ay kadalasang ginagamit sa paghahalo, diversion o bypass system, at malawakang ginagamit sa HVAC, pagproseso ng pagkain at paglipat ng pipeline. Ang kakayahang umangkop na operasyon, magkakaibang istraktura, ay maaaring isama sa mga balbula ng bola, mga balbula ng plug at iba pang mga anyo ng disenyo.

Ano ang pagkakaiba sa pagitan ng manual ball valve at manual gate valves sa istraktura at paraan ng sealing?

Ang mga manual ball valve at manual gate valve ay dalawang karaniwang pipeline cut-off valve, na malawakang ginagamit sa mga sistemang pang-industriya tulad ng petrolyo, kemikal, metalurhiya, electric power, at construction. Bagama't pareho silang gumaganap ng papel ng pagbubukas at pagsasara ng mga likido at pagputol ng mga sipi sa mga tuntunin ng paggana, may mga mahahalagang pagkakaiba sa kanilang istrukturang disenyo, prinsipyo ng sealing, pagganap at naaangkop na mga sitwasyon.
Mga pagkakaiba sa disenyo ng istruktura
Ang structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
Ang main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
Pagkakaiba sa paraan ng sealing
Ang manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
Ang manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
Mga pagkakaiba sa pagbubukas at pagsasara ng pagganap
Ang manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
Ang manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
Mga pagkakaiba sa saklaw ng aplikasyon
Ang manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
Ang mga manu-manong gate valve ay angkop para sa mga trunk pipeline na may malalaking diameter, mababang frequency na operasyon, at maliliit na pagbabago sa presyon. Malawakang ginagamit ang mga ito sa pangunahing posisyon ng balbula ng mga halaman ng tubig, pag-init, kuryente, metalurhiya at iba pang mga sistema, at partikular na angkop para sa paggamit bilang mga cut-off device. Ang paglaban sa daloy nito ay napakababa, at halos walang pagbaba ng presyon sa ganap na bukas na estado, na mas palakaibigan sa mga malayuang sistema ng paghahatid.
Kapasidad ng daloy at pagkawala ng presyon
Ang channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
Ang mga manual gate valve ay mayroon ding maliit na resistensya sa daloy sa ganap na bukas na estado, ngunit madaling kapitan ng kaguluhan at panginginig ng boses kapag bahagyang o hindi ganap na nabuksan. Kung ikukumpara sa mga ball valve, ang kanilang mga lokal na istruktura ay mas malamang na magdulot ng katamtamang pagguho, na nakakaapekto naman sa buhay ng sealing surface.

Paano pumili ng mga manu-manong balbula para sa industriya ng pagkain o parmasyutiko

Sa mga industriya ng pagkain at parmasyutiko, ang mga manu-manong balbula ay hindi lamang nagtataglay ng mga pangunahing pag-andar ng pagbubukas, pagsasara, regulasyon at pagputol, ngunit nauugnay din sa kaligtasan ng produkto, kalinisan at pagsunod sa produksyon. Dahil ang mga industriyang ito ay may napakataas na mga kinakailangan para sa kalinisan, mga materyales, at mga kakayahan laban sa polusyon, ang pagpili ay dapat na mahigpit na sumunod sa mga nauugnay na pamantayan ng industriya at ganap na isaalang-alang ang mga salik tulad ng mga katamtamang katangian, daloy ng proseso, mga pamamaraan ng paglilinis at pagdidisimpekta, at mga materyales sa istruktura ng balbula.
Disenyo ng istruktura na nakakatugon sa mga pamantayan sa kalinisan
Ang food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
Pagpili ng mga materyales sa katawan ng balbula at mga materyales sa sealing
Ang pagpili ng materyal ay direktang nakakaapekto sa corrosion resistance, temperature resistance, at biocompatibility ng valve. Inirerekomenda ng mga industriya ng pagkain at parmasyutiko ang paggamit ng 316L na hindi kinakalawang na asero bilang pangunahing materyal para sa katawan ng balbula dahil sa mahusay nitong resistensya sa kaagnasan at kakayahang magamit, at ang kakayahang makatiis sa acid, alkali at mataas na temperatura na mga steam environment na karaniwang ginagamit sa CIP (Clean-in-Place) at SIP (Sterilize-in-Place) system. Ang mga seal ay dapat gawin ng FDA-certified food-grade polytetrafluoroethylene (PTFE), EPDM (ethylene propylene diene monomer rubber) o FKM (fluororubber) at iba pang materyales na may mahusay na chemical resistance at heat resistance upang matiyak na ang medium ay hindi kontaminado.
Madaling paglilinis at isterilisasyon ng CIP/SIP
Sa panahon ng paggawa ng pagkain at gamot, ang sistema ng tubo ay kailangang regular na linisin sa lugar (CIP) at steam sterilized in place (SIP). Ang istraktura ng balbula ay kailangang magkatugma sa ganitong uri ng paglilinis. Kapag pumipili, isaalang-alang kung ang valve cavity ay may awtomatikong pag-andar ng pag-alis ng laman, kung makakamit ba nito ang paglilinis na walang nalalabi, kung ang seal ay may mataas na temperatura na resistensya (≥150°C), at kung sinusuportahan ng balbula ang oras ng ikot ng isterilisasyon (karaniwang kinakailangan na higit sa 30 minuto). Ang mga istruktura ng mga three-way valve, diaphragm valve at aseptic sampling valve ay na-optimize at mas angkop para sa mga naturang proseso.
Mas gusto ang mga uri ng sanitary valve gaya ng mga diaphragm valve at butterfly valve
Ang mga diaphragm valve ay malawakang ginagamit sa mga lugar na may mataas na kinakailangan sa kalinisan dahil ang kanilang media ay nakikipag-ugnayan lamang sa panloob na lukab ng katawan ng balbula at ang materyal na diaphragm. Ang istraktura nito ay simple at walang retention area sa valve cavity, na partikular na angkop para sa paghahatid ng high-viscosity, solid particle o corrosive media. Ang mga butterfly valve ay may mga katangian ng compact na istraktura, magaan ang timbang, at mabilis na pagbubukas at pagsasara. Kadalasang ginagamit ang mga ito sa mga sitwasyong mababa ang presyon o mataas na daloy, lalo na para sa pagpuno, pagsasala, at transportasyon. Ang mga sanitary butterfly valve ay karaniwang nilagyan ng quick-release clamp connections, na madaling i-disassemble, linisin at mapanatili sa site, at matugunan ang mga detalye ng GMP.
Ang paraan ng koneksyon ay dapat matugunan ang mga kinakailangan sa kalusugan
Ang connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
Anti-mixing at batch control
Ang multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
Pagsunod sa GMP at mga kinakailangan sa pagpapatunay
Ayon sa mga kinakailangan ng Good Manufacturing Practice (GMP) para sa produksyon ng pharmaceutical, ang kagamitan ay dapat magkaroon ng mahusay na verifiability at consistency. Ang napiling manu-manong balbula ay dapat magkaroon ng mga dokumento sa pagpapatunay, kabilang ang sertipikasyon ng materyal, ulat ng pagsubok sa materyal ng sealing, ulat ng pagsubok sa presyon, sertipikasyon ng pagkamagaspang sa ibabaw, mga guhit sa pag-install, atbp. Kasabay nito, kailangang magbigay ang tagagawa ng suporta sa dokumento ng IQ (kumpirmasyon sa pag-install)/OQ (pagkumpirma ng operasyon)/PQ (pagkumpirma ng pagganap) upang matugunan ang pagsusuri ng sistema ng pamamahala ng kalidad.
Ang paglaban sa kaagnasan at pagtatasa ng buhay ng serbisyo
Ang karaniwang media sa industriya ng pagkain, tulad ng mga produkto ng pagawaan ng gatas, juice, toyo, at alkohol, ay may tiyak na acidity at alkalinity; sa industriya ng pharmaceutical, tulad ng ethanol, hydrogen peroxide, at acid disinfectants, ay lubhang kinakaing unti-unti. Ang istraktura ng balbula ay dapat na makatiis ng pangmatagalang pagguho ng mga ahente ng paglilinis at mga kemikal na reagents habang tinitiyak ang buhay ng serbisyo. Ito ay rec
